AD16-22DS型红色LED信号指示灯

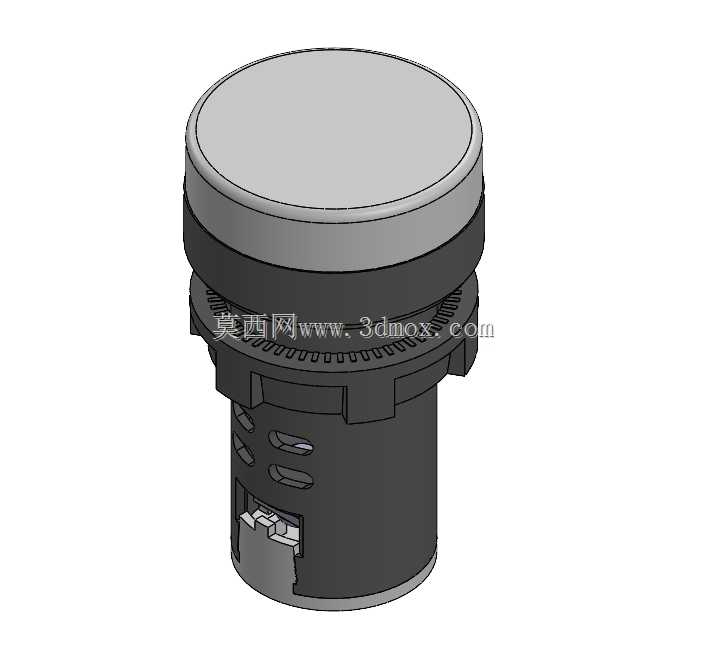

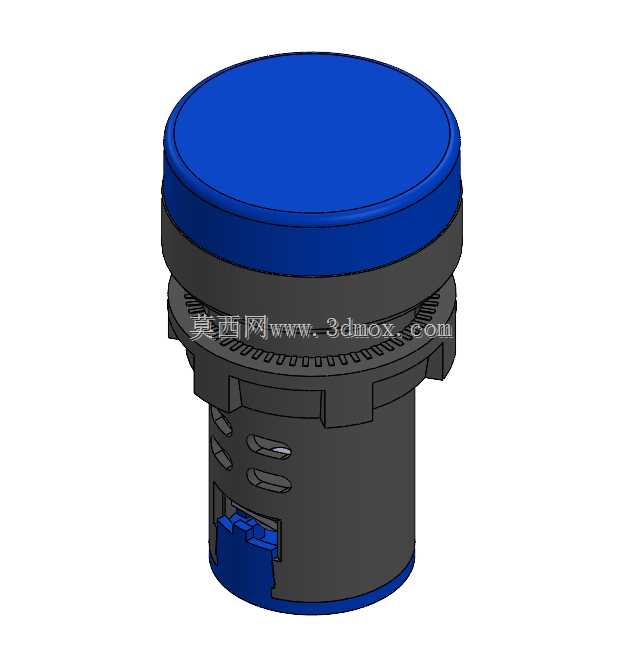

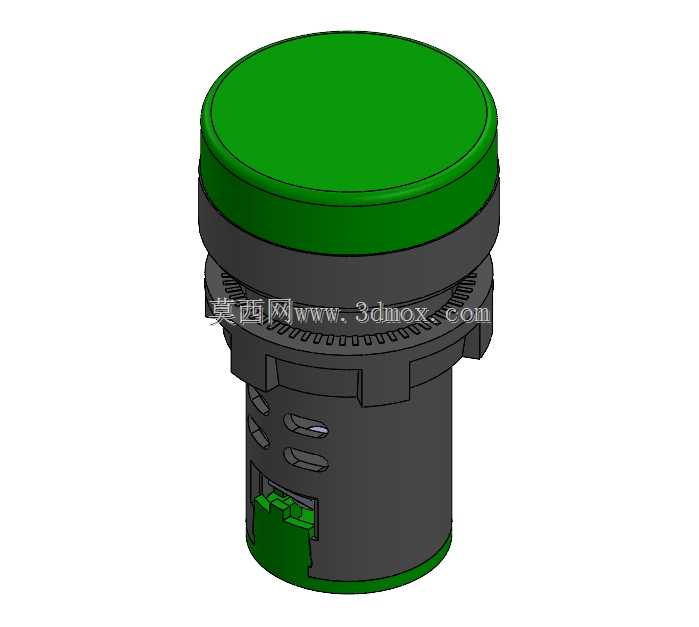

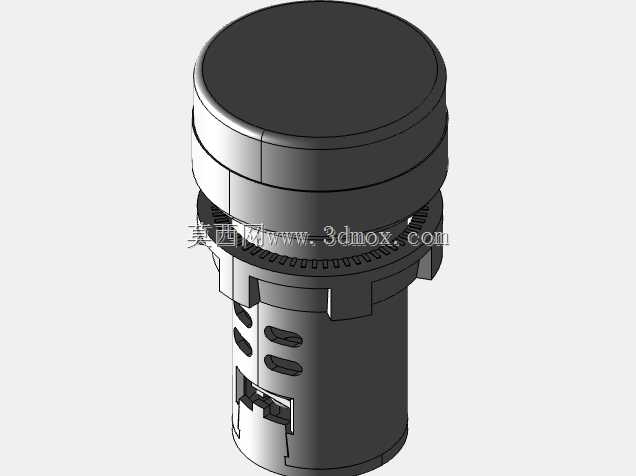

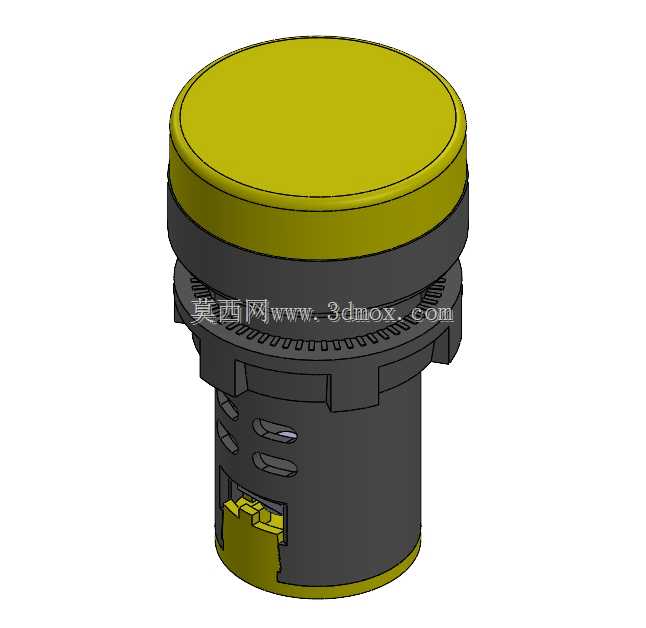

　　这款指示灯采用行业通用的22mm标准安装孔径，这也是目前工业面板元件最主流的安装尺寸，和同规格的按钮、选择开关开孔完全通用，在做面板开孔图设计时不需要单独定制孔径，能直接复用标准开孔工艺，减少钣金加工的换刀流程，降低加工出错概率。从结构设计来看，这款指示灯采用卡扣式安装结构，灯体中部带弹性卡爪，安装时只需要将灯体从面板正面插入开好的安装孔，卡爪会自动卡在面板背面完成固定，不需要额外加装螺母紧固，单人就能完成装配，相比传统螺纹紧固的指示灯，装配效率能提升近一倍，也避免了螺纹拧紧力矩过大导致塑料灯体开裂的问题。在工业控制柜、低压配电盘、自动化设备操作面板的设计选型中，面板信号指示元件是人机交互环节最基础也最不可或缺的组成部分，AD16-22DS系列指示灯正是这类场景下应用极广的一款元件。日常做设备三维布局时，这类元件的安装位预留、外形干涉校验是电气结构协同设计里的常规环节，很多刚入行的工程师容易忽略指示灯的安装深度、接线端避让空间，最后做装配时才发现面板后方的线槽或者元器件和灯体尾部冲突，不得不临时调整布局，耽误项目进度。

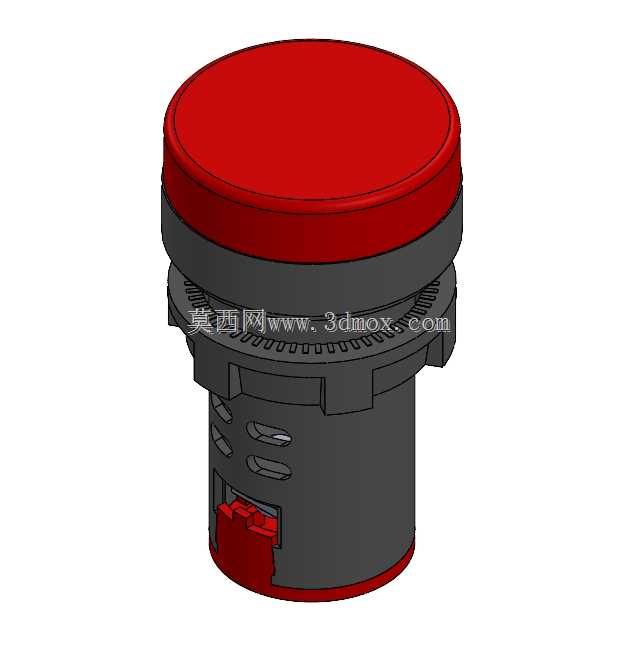

　　灯头部分采用高透光的红色PC材质灯罩，表面做了漫散射纹理处理，LED光源发出的光线经过灯罩漫射后，不会出现局部亮斑，在车间强光环境下也能从不同角度清晰识别灯的亮灭状态，不会因为观察角度偏差出现信号误判。灯体主体采用阻燃PA66材质注塑成型，具备良好的绝缘性能和耐温特性，在控制柜内部长期处于40-60℃的工作环境下，不会出现材质变形、绝缘性能下降的问题，符合低压电器的相关安全标准。尾部的接线端采用压线式接线结构，适配1.5平方及以下的多股铜芯导线，接线时不需要焊接，只需要将剥好的导线插入接线端子，拧紧压线螺丝就能完成可靠连接，接线端的防脱结构能避免设备运行过程中振动导致导线松脱，减少信号回路的故障点。

　　从实际应用场景来说，这类红色LED指示灯通常用于设备电源指示、故障报警指示、运行状态异常提示等场景，相比传统的白炽灯指示灯，LED光源的功耗仅为白炽灯的十分之一，使用寿命能达到数万小时，长期运行不需要频繁更换灯泡，大幅降低设备的后期维护成本。在做三维建模时，需要重点还原几个关键尺寸边界：首先是灯头的外径尺寸，要保证灯头突出面板的高度不会和面板外的防护罩、操作门产生干涉；其次是安装卡爪的压缩行程，要准确还原卡爪在自由状态和锁紧状态的尺寸，模拟安装过程中卡爪的形变空间，确保设计的面板厚度在卡爪的适配范围内，这款灯通常适配1-5mm厚度的面板，覆盖了常规的冷轧钢板、亚克力、铝合金等常见面板材质的厚度范围；最后是尾部接线端的尺寸和接线方向，要预留出导线弯曲的半径空间，避免导线弯折角度过大导致线芯断裂，同时要保证灯体尾部和柜内其他元器件、线槽之间留有至少10mm的安全间隙，满足电气绝缘的安全要求。

　　在结构细节上，灯体中部的防滑齿结构是为了安装时方便手持按压，增大摩擦力，避免安装时手滑导致灯体掉落；尾部的极性标识清晰标注了正负极接线位置，避免直流接线时接反导致指示灯不亮；灯罩和灯体之间采用卡扣式密封结构，能达到IP40的防护等级，防止车间内的灰尘、细小金属碎屑进入灯体内部，造成内部电路短路。很多工程师在做设备建模时，往往只做指示灯的外形示意，忽略了安装结构和尾部空间的还原，导致后续生成工程图时出现尺寸偏差，实际生产装配时才发现问题，而精准还原这类标准件的完整结构，能在设计阶段就完成干涉校验，减少后期的设计变更，提升整体设计效率。这类指示灯作为标准化的电气元件，在各类工业设备、电力控制柜、通讯机柜、测试设备中都有广泛应用，准确掌握其结构尺寸和安装特性，是电气结构设计人员的基础能力，在三维布局时合理规划其安装位置，既能保证操作人员观察信号的便利性，也能兼顾柜内空间的合理利用，让整体布线更加规整有序。
