14.1英寸便携式监视器屏幕结构设计

　　做外场设备调试、移动工作站配套的结构设计时，经常会遇到需要临时搭建显示终端的场景，这类便携式监视器屏幕就是为这类需求开发的配套显示部件。不同于固定安装的桌面显示器或者内嵌式工业屏，这类屏幕的核心设计逻辑是在保证显示尺寸满足作业需求的前提下，尽可能压缩整体厚度与重量，方便作业人员随身携带，在无固定显示设备的临时作业场景下快速搭建显示输出通路。

　　从实际使用场景来看，这类屏幕常配套用于工业设备外场检修、移动测试工位搭建、临时监控点位部署、便携工作站扩展等场景，比如在厂区外对工业控制设备做程序调试时，不需要搬运沉重的桌面显示器，只需要将该屏幕通过对应接口连接到控制主机，就能快速获得显示输出，大幅降低外场作业的设备携带负担。在结构设计层面，这类屏幕采用窄边框的布局思路，在14.1英寸显示面板的外围，仅保留满足结构强度与安装需求的边框宽度，尽可能缩小整机的外轮廓尺寸，避免不必要的空间占用。

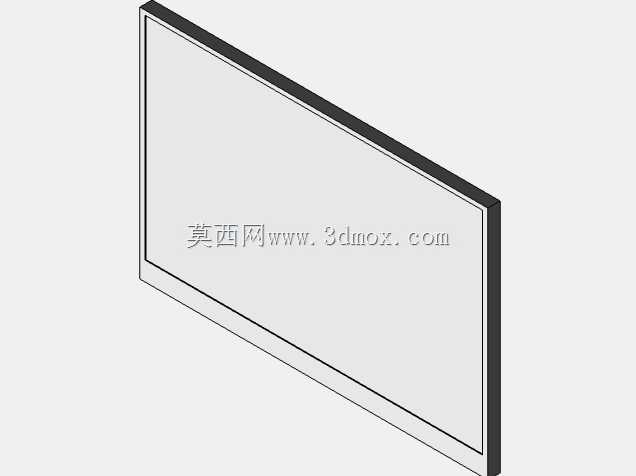

　　具体到尺寸边界上，该屏幕的整体外形尺寸控制为长312mm、厚度11mm、高度211mm，这个尺寸参数是经过多轮场景适配调整后的结果：长度方向适配常规14英寸级显示面板的有效显示区域宽度，同时预留了侧边驱动电路板的安装空间，不会因为过度压缩边框导致驱动板安装干涉；11mm的整机厚度，是在整合了显示面板、背光模组、驱动电路板、金属支撑中框、外壳保护层之后的总厚度，这个厚度既保证了内部组件有足够的安装空间，不会出现组件挤压导致的显示故障，也能让整机可以轻松放入常规的工具包、电脑包夹层中，不会因为过厚导致携带不便；高度方向的尺寸则匹配16:9显示比例的面板高度，同时预留了上下边框的安装位，可根据使用需求加装壁挂卡扣、折叠支撑脚等配套安装件。

　　在结构强度设计上，这类屏幕的中框通常采用轻量化的金属材质冲压成型，既可以为内部的显示面板提供足够的支撑保护，避免外带过程中挤压、磕碰导致面板碎裂，也能兼顾整机的重量控制，不会因为采用全金属外壳导致整机过重增加携带负担。屏幕的正面覆盖有保护层，避免日常使用中刮花显示面板表面，背面的外壳则做了平整化处理，没有突出的结构件，既方便平放使用，也可以通过背装的固定件适配不同的安装场景，比如固定在设备机架侧面、壁挂支架上，或者搭配折叠保护套实现倾斜支撑使用。

　　从接口适配的角度，这类屏幕的驱动板通常会集成常用的视频输入接口，在结构设计时需要在屏幕的侧边预留对应的接口开孔位置，开孔的位置要避开内部的面板走线区域，同时要保证接口插拔时有足够的操作空间，不会因为边框过窄导致插头无法完全插入。另外在散热设计上，因为这类屏幕的整体功耗较低，不需要设计专门的散热风道，只需要在驱动板对应的外壳位置预留细微的散热缝隙，就能满足长时间工作的散热需求，同时也能避免灰尘、水汽从缝隙进入内部影响电路稳定性。

　　在做这类屏幕的三维建模时，需要重点关注几个装配公差的控制：首先是显示面板与中框的配合间隙，间隙过大会导致面板在框内晃动，间隙过小则会导致装配时挤压面板造成显示坏点，通常预留0.1-0.2mm的装配间隙，同时搭配缓冲泡棉做填充固定；其次是驱动板与外壳的安装柱位置公差，要保证螺丝孔位完全对齐，避免装配时出现螺丝歪斜导致的电路板变形；另外是边框的圆角处理，外边缘做小半径的圆角过渡，避免尖锐的边角在携带过程中划伤包具或者作业人员，同时也能提升整机的握持手感。

　　不同于消费级的便携显示器，面向工业场景使用的这类监视器屏幕，在结构设计上会更侧重可靠性而非外观装饰性，不会做多余的装饰性结构，所有的外形结构都是为功能服务：平整的背面方便多场景安装，均匀的边框宽度保证结构强度一致，统一的壁厚设计降低注塑或者冲压加工的难度，控制生产制造成本。在实际选型使用时，只需要确认安装边界尺寸与接口类型匹配，就可以快速集成到不同的便携设备系统中，不需要额外做复杂的结构修改，能够大幅缩短配套设备的开发周期。
