工业管路截止止回阀结构设计方案

在工业流体输送管路系统中，这类兼具截止截断与止回防倒流功能的阀件，是保障管路运行安全的核心部件之一，常被应用在石化输送管路、给排水管网、工业循环水系统、中小型工艺装置的流体通断控制节点上。不同于单一功能的截止阀或止回阀，该阀件整合了两种功能的结构优势，既可以通过手动操作实现管路的主动通断控制，也能在管路流体出现反向压差时自动闭合，避免介质倒流造成的泵体反转、介质回流污染、管路压力失稳等工程问题。

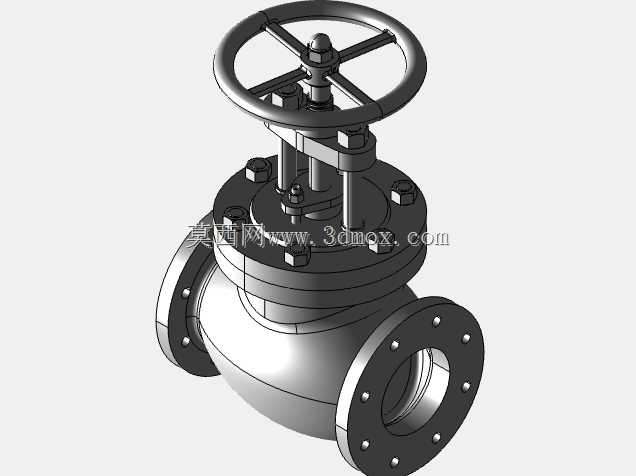

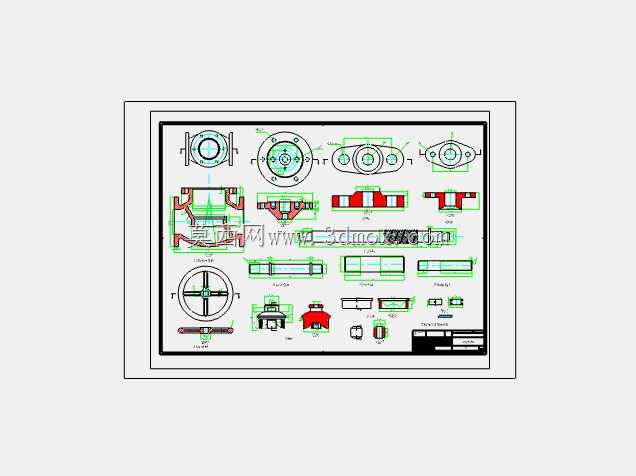

从结构设计思路来看，该阀件采用直通式流道布局，介质进出方向与管路轴向保持一致，尽可能降低流道弯折带来的局部阻力损失，减少阀件对管路输送效率的影响。阀体部分采用一体式铸造基体加工思路，在建模阶段就预留了密封面安装位、阀杆导向孔、操作端连接位的加工余量，避免后续二次装夹带来的形位公差偏差。密封结构采用软硬结合的密封形式，硬密封面堆焊耐磨合金层应对管路中带微小固体颗粒的介质冲刷，软密封层则保障低压工况下的零泄漏密封性能，兼顾不同工况下的使用寿命与密封可靠性。

阀瓣组件的设计是该阀件的核心结构，不同于普通截止阀的阀瓣仅随阀杆做升降运动，该阀瓣在阀杆完全提升至全开位置时，可沿导向结构做轴向自由滑动，当正向介质压力作用时，阀瓣被介质推力顶开保持通路，当反向介质压力出现时，阀瓣在压差与复位弹簧的共同作用下快速压向密封面，实现自动止回；当需要主动截断管路时，旋转操作手轮带动阀杆下行，将阀瓣压紧在密封面上，实现强制截止，此时无论正向反向压力如何变化，阀瓣都不会被介质顶开，满足管路检修、流程切换时的可靠截断需求。

安装边界方面，该阀件的两端连接尺寸符合通用工业管路法兰连接标准，建模时严格匹配对应压力等级的法兰螺栓孔分布圆直径、密封面凸台尺寸、法兰厚度参数，可直接与同规格的管路法兰配对安装，无需额外加工过渡连接件。阀件的整体高度控制在常规管路安装空间允许范围内，操作手轮的安装位置距离阀体中心的尺寸预留了足够的操作空间，操作人员在现场无需额外加装加长杆即可完成手动启闭操作，同时也预留了电动执行器的安装接口，可根据项目需求直接加装电动执行机构实现远程自动控制。

在流道设计上，建模阶段对阀腔内部的流道做了圆弧过渡处理，避免直角结构造成的介质湍流与冲蚀磨损，尤其是在阀瓣全开位置，阀瓣的导流面与流道内壁保持平滑衔接，减少介质在阀腔内的涡流损失，降低长期运行过程中介质对阀体内壁的冲刷速率。阀杆的导向结构采用双重导向设计，上部填料函位置设置导向衬套，下部阀瓣位置设置导向筋，避免阀杆在升降过程中出现偏磨，降低阀杆密封填料的泄漏概率，延长填料的更换周期。

针对不同工况的适配性，该阀件的结构预留了密封件更换的操作空间，无需将整个阀体从管路上拆下，即可完成填料、密封垫片等易损件的更换，大幅降低现场维护的工作量与停机时间。阀体的壁厚设计按照对应公称压力的强度要求做了冗余校核，在建模阶段通过有限元分析验证了额定压力下的阀体应力分布，对应力集中的拐角位置做了加厚过渡处理，避免长期承压运行出现的阀体开裂风险。同时，阀件的外连接螺栓规格、填料压盖尺寸都采用通用标准件规格，现场维护时无需定制特殊配件，可直接采购标准五金件完成更换，降低运维备件的储备成本。

在实际工程选型应用中，该类阀件尤其适合安装在泵出口位置，既可以作为泵出口的截止阀用于检修时截断管路，也可以替代独立的止回阀防止停泵时介质倒流造成水锤冲击，减少管路上的阀件安装数量，缩短管路安装长度，节省管路布置空间，同时减少管路的法兰连接点，降低整个管路系统的泄漏风险点。
