工业级电机组件结构设计与装配方案

在工业自动化生产线、小型动力输送设备、精密传动机构的配套设计环节，电机组件的结构合理性直接决定整套动力单元的运行稳定性与装配适配性。这套电机组件的设计，从实际安装场景的边界约束出发，首先梳理了不同安装工况下的空间预留需求：针对法兰安装场景，组件的输出端同轴度公差控制在0.02mm以内，避免长期运行出现轴系偏磨；针对卧式脚座安装场景，底部安装孔的孔位公差按照IT7级精度设计，可直接适配市面通用规格的安装基座，无需现场二次扩孔调整。

从功能特性来看，这套组件整合了动力输出、轴系支撑、端盖密封、接线防护几个核心模块，转子与定子的配合间隙经过反复校核，既保证磁路导通效率，又避免运行过程中出现扫膛故障。输出轴端预留了键槽与卡簧位，可直接配套联轴器、同步带轮、齿轮等不同传动件，不需要额外加工转接结构；接线端的防护结构按照常规工业车间的防尘防溅要求设计，接线柱与壳体之间设置绝缘隔离层，避免长期运行出现积尘导电的安全隐患。

设计过程中没有追求过度紧凑的尺寸，而是优先考虑后期维护的便利性：端盖连接采用标准内六角螺栓，拆卸时不需要特殊定制工具；轴承位的设计预留了合理的拆卸间隙，更换轴承时可以用常规拉马直接取出，不会损伤轴颈表面。组件的外形尺寸充分考虑了通用设备的安装空间，径向最大尺寸控制在常规电机安装座的兼容范围内，轴向长度预留了散热风道的空间，即使在连续满载运行的工况下，壳体表面的温度也能维持在合理区间，不会因为散热空间不足导致绕组过热。

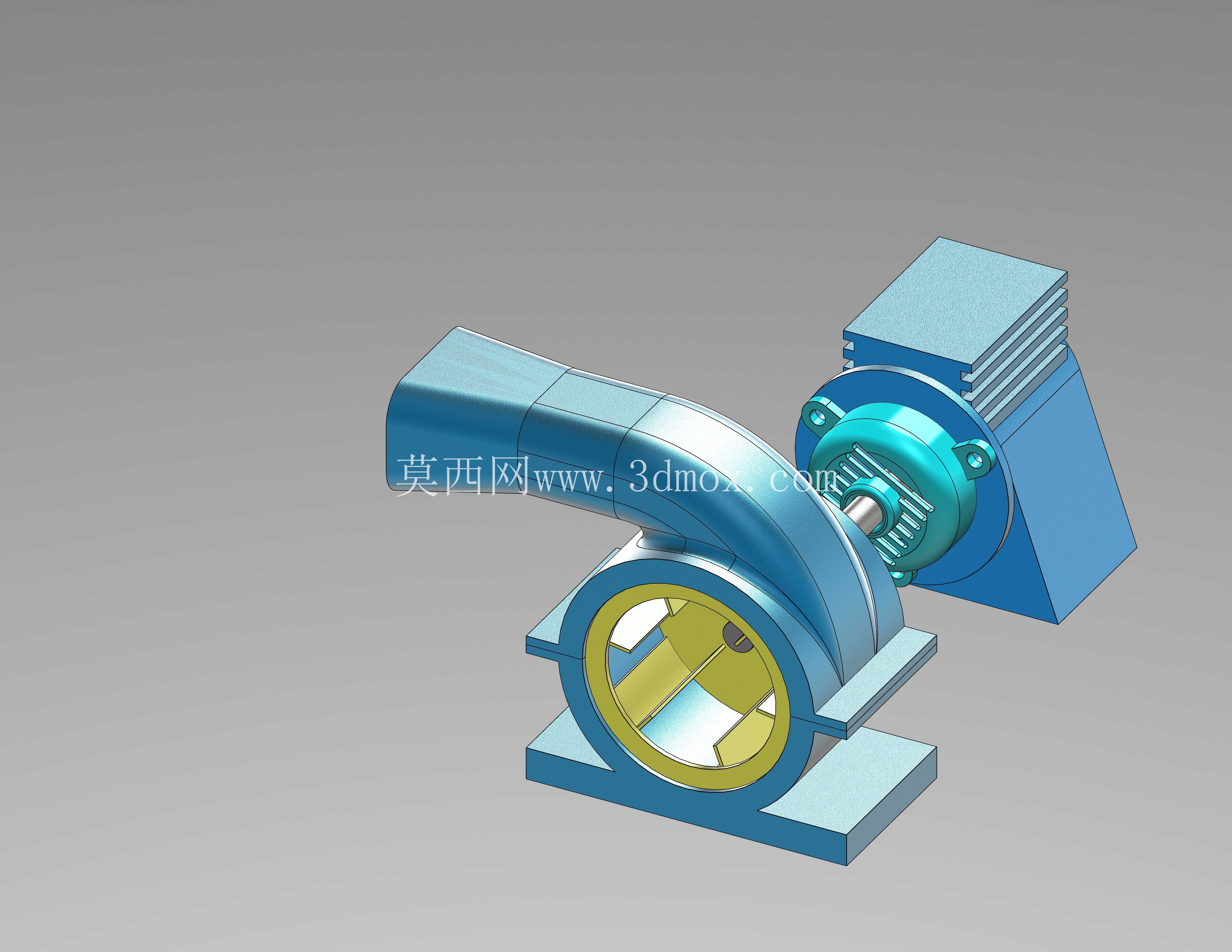

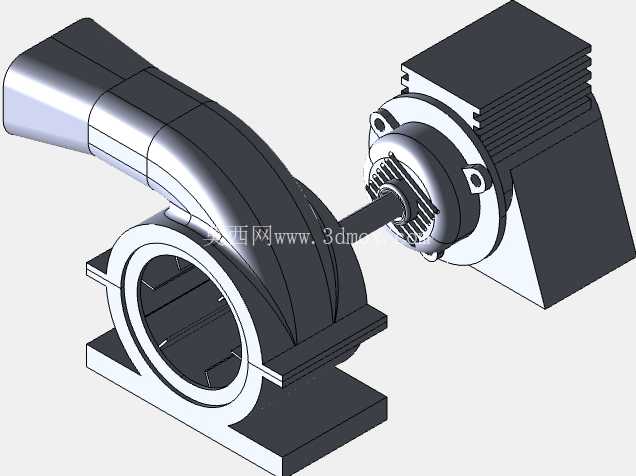

在装配逻辑上，这套组件的零件拆分遵循“易装易拆、公差互补”的原则：定子与壳体的配合采用过渡配合，装配时通过定位销保证周向位置准确，避免定子偏移导致的磁隙不均；转子组件做了动平衡校正，剩余不平衡量符合G2.5级精度要求，高速运行时不会出现明显振动；前后端盖的轴承室与轴的同轴度在加工时一次装夹成型，减少装配累积误差。针对不同行业的应用需求，组件的安装接口做了通用化设计：既可以配套小型输送线作为驱动动力，也可以安装在自动化设备的进给机构中作为执行端动力源，还能适配小型风机、水泵类产品的动力配套需求，不需要对主体结构做大幅修改，只需要更换对应的输出端连接件即可完成适配。

实际选型参考时，需要注意安装边界的几个核心参数：输出轴的伸出长度要与配套传动件的轮毂长度匹配，避免轴端顶死或者配合长度不足导致的传动打滑；安装法兰的止口尺寸要与配套设备的定位止口一致，保证同轴度；接线盒的出线方向要根据现场布线空间调整，组件设计时接线盒支持四个方向旋转调整，不需要额外开孔改结构。另外，组件的壳体采用高强度铸铁材质，既有足够的结构刚性抑制运行振动，又有良好的导热性帮助绕组散热，表面做了防锈喷塑处理，在潮湿多尘的车间环境下也能长期使用，不会轻易出现壳体锈蚀的问题。
