多旋翼无人机机架快拆折叠臂管结构

这套折叠臂管结构是多旋翼无人机机架系统的核心连接部件，主要应用在便携折叠式消费级、行业巡检类无人机的机臂与中心机架衔接位置，解决无人机收纳运输时机臂占用空间过大、外场作业拆装效率低的实际痛点。日常作业场景里，巡检、航拍作业人员转场时无需额外拆解动力线路与桨叶组件，仅通过该折叠结构的锁止机构即可将机臂向内收拢，整机收纳体积可缩减40%以上，适配常规户外作业背包的装载尺寸，大幅降低外场携带的负重压力。

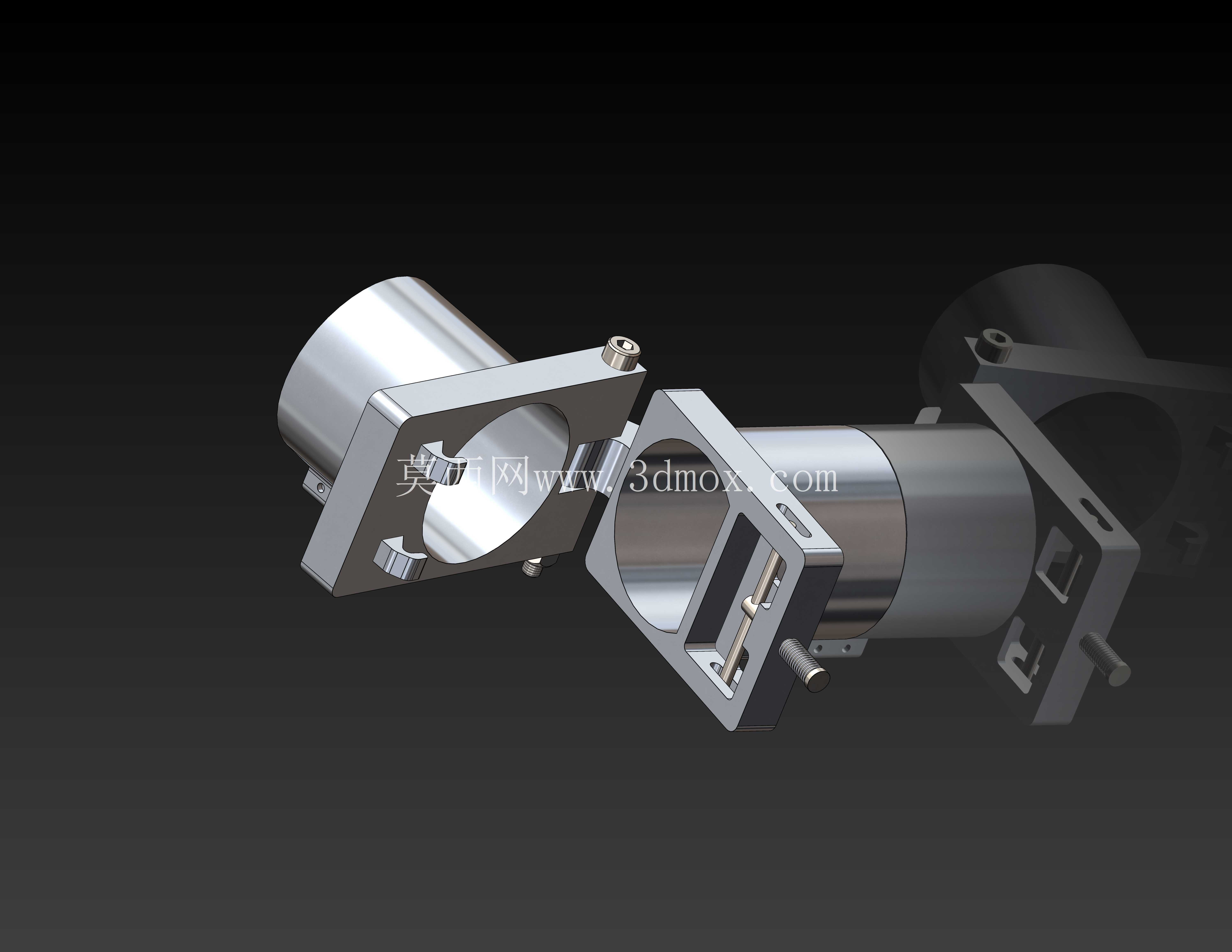

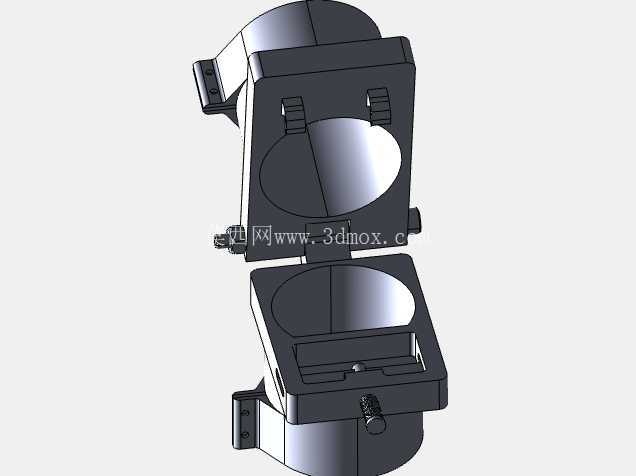

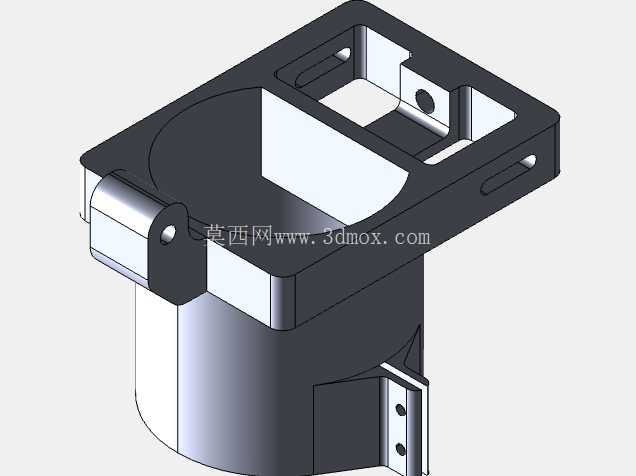

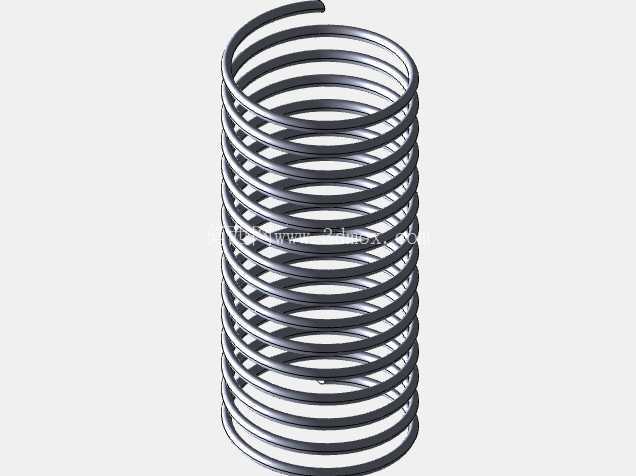

从功能特性来看，该结构采用对合式锁止基座设计，两端分别对接中心机架碳管安装位与机臂动力段管体，锁止面设置有定位销与楔形压紧块，展开状态下可自动卡入定位槽，配合侧面的快拆扳扣实现刚性锁止，锁止后机臂与中心机架的同轴度公差可控制在0.1mm以内，避免飞行过程中机臂出现旷量抖动影响飞行稳定性。折叠状态下扳扣解锁后，机臂可绕铰接轴转动90度贴合机架侧面，铰接位置设置有阻尼衬套，转动过程无卡顿异响，同时可避免折叠状态下机臂自由晃动剐蹭机身表面的航电设备。

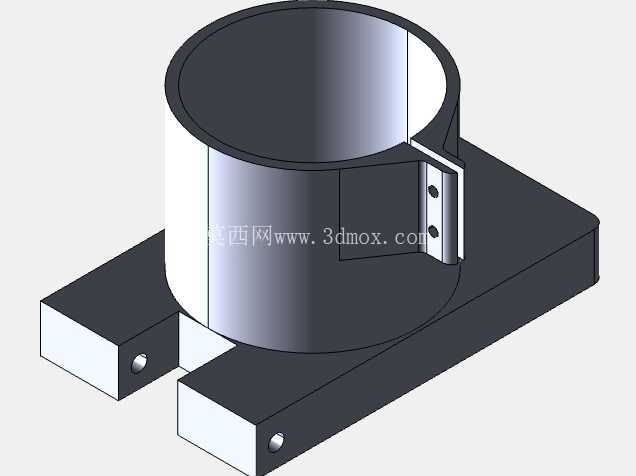

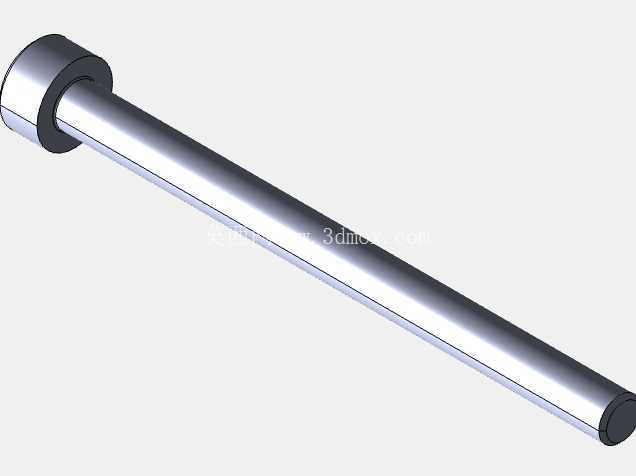

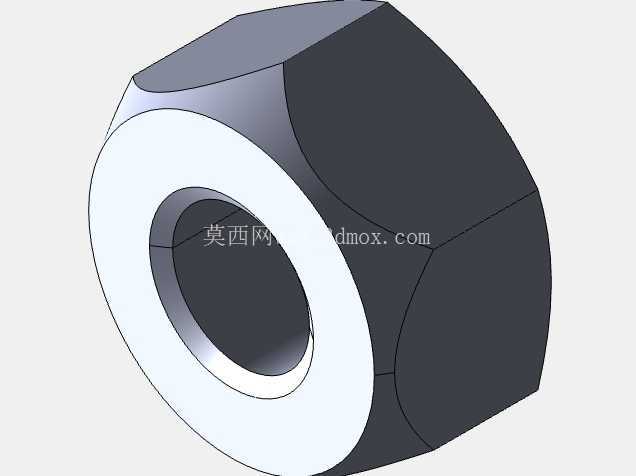

设计过程中优先考虑了航空作业的载荷需求，基座主体采用铝合金一体铣削成型，铰接轴采用不锈钢材质，整体结构在保证12kg级起飞重量载荷下的结构强度的同时，单组折叠臂管的重量控制在85g以内，不会给机架带来过多的无效负重。结构的安装边界做了通用化适配，两端的管夹内径适配30mm标准直径的碳纤维机臂管，管夹位置设置有2mm深度的防滑齿槽，安装时仅需拧紧侧面的两颗M3内六角螺丝即可完成管体固定，无需额外做粘接处理，后期维护更换机臂管时操作便捷。锁止扳扣的操作力设置在15N，作业人员戴户外防护手套也可单手完成解锁与锁止操作，扳扣表面做了防滑滚花处理，雨天作业时也不会出现打滑脱手的问题。

结构的外形尺寸做了紧凑化处理，锁止状态下整体轮廓尺寸为72mm×48mm×42mm，不会突出机架外轮廓过多，避免飞行过程中产生额外的气动阻力。铰接位置的走线槽预留了8mm直径的过线空间，机臂端的电调电源线、信号线可从结构内部穿过，避免线材外露在飞行过程中被气流吹动磨损，同时也让整机外观更加整洁。锁止机构设置有防松脱保险扣，飞行过程中即使出现扳扣意外受力的情况，保险扣也会卡住扳扣避免其意外解锁，充分保障飞行作业的结构安全性。针对不同轴距的多旋翼无人机，该结构的安装孔位做了模块化设计，可适配350mm到800mm轴距的四旋翼、六旋翼无人机机架，无需额外修改安装孔位即可直接替换原有固定式机臂结构，升级折叠收纳功能。
