五寸FPV穿越机机架结构设计方案

这套五寸FPV飞行器的机架结构设计，核心围绕竞速飞行与户外航拍的实际使用需求展开，在结构刚性、重量控制、部件安装兼容性上做了多轮权衡。从实际应用场景来看，这类五寸轴距的FPV飞行器是目前穿越机竞速、户外自由飞、轻量化影视航拍领域的主流配置，既可以搭载高清图传设备完成第一视角飞行拍摄，也能通过调整动力配置适配不同的飞行场景，在航模运动、低空近景拍摄、小型场地巡检等场景都有广泛的使用空间。

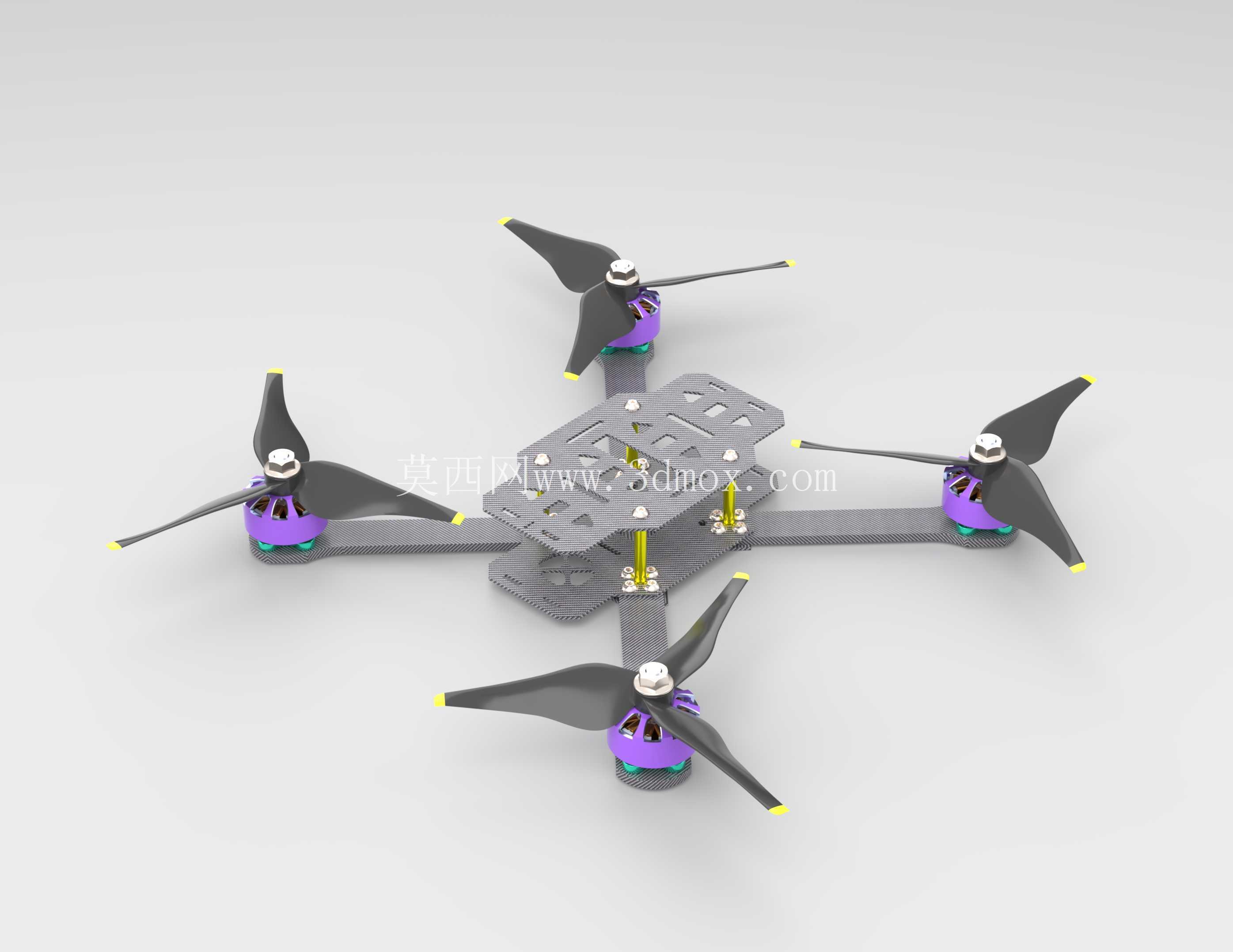

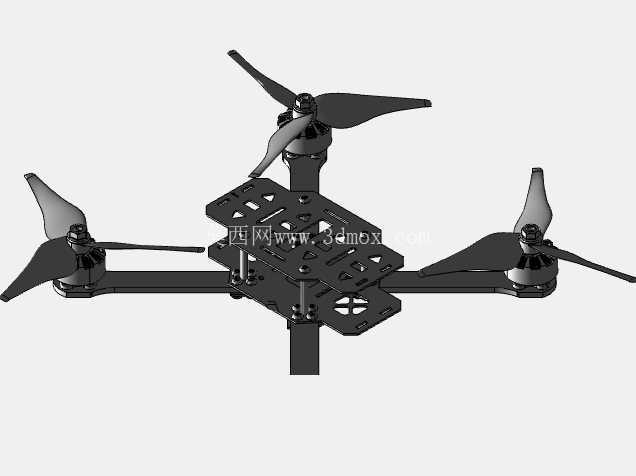

从结构设计思路上，机架采用经典的X型四旋翼布局，这种布局的优势在于四个电机的动力输出对称，飞行过程中姿态调整的响应速度更快，滚转与俯仰方向的操控一致性更好，适合做高机动的飞行动作。机臂采用一体化延伸的结构设计，从中心板向外直接延伸至电机安装位，减少了额外的连接拼接结构，既降低了机架整体重量，也避免了拼接位置在炸机时容易出现断裂的问题。中心板采用分层镂空设计，上层板预留了飞控、电调、图传、接收机等电子部件的安装孔位，镂空结构一方面可以减轻机架自重，另一方面能够给电子设备留出足够的散热空间，避免长时间飞行时电调、图传等发热部件积热导致工作异常。

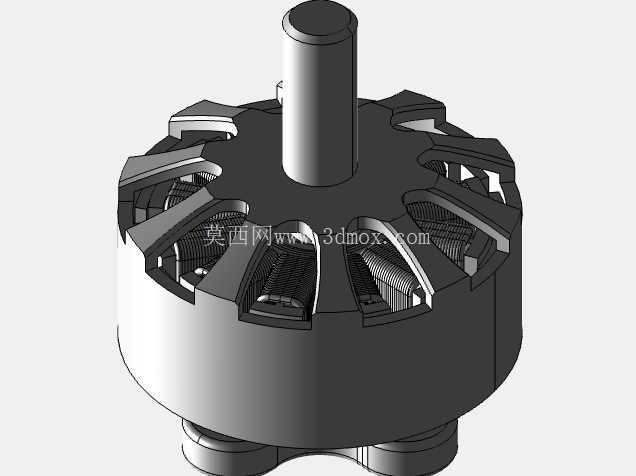

安装边界的设计上，机臂末端的电机安装座适配标准的22系列无刷电机安装孔距，能够兼容目前市面上绝大多数五寸机使用的2207、2306规格无刷电机，安装孔位做了沉台设计，电机固定螺丝安装后不会突出安装面，避免螺丝突出干涉螺旋桨的转动。螺旋桨适配五寸三叶桨，桨尖与中心板的距离预留了足够的安全间隙，即使飞行过程中出现小幅的机臂形变，也不会出现桨叶打中心板的问题。中心板的层间高度预留了20mm的安装空间，可以叠放飞控、电调、电容、图传发射模块等标准尺寸的电子部件，同时预留了摄像头安装座的调节滑槽，能够根据飞行需求调整摄像头的俯仰角度，适配不同的飞行视角需求。电池安装位设计在中心板下方，预留了绑带穿过的槽位，能够适配不同容量的4S-6S锂电池，安装位置的重心经过校准，电池安装后整机重心落在机架几何中心位置，避免重心偏移导致的飞行姿态偏移、动力输出不对称的问题。

功能特性方面，机架的机臂末端设计了防撞的突出结构，在发生轻微碰撞时，突出结构会先接触障碍物，吸收一部分冲击能量，减少电机座和机臂主体的损伤。机架整体的材料选型兼顾刚性和韧性，在保证飞行过程中机臂不会因为电机转动产生共振的前提下，尽可能提升材料的抗冲击性能，减少炸机时的结构损坏概率。所有的安装孔位都做了公差适配，电子部件的安装不需要额外打孔打磨，标准规格的飞控、电调都可以直接通过螺丝固定在对应的安装位上，降低组装调试的难度。走线槽的设计沿着机臂内侧延伸，电调到电机的动力线、接收机的天线都可以沿着走线槽布置，避免线材外露被螺旋桨打到，同时也能减少飞行过程中线材带来的风阻。

在实际组装调试的过程中，这套结构的设计充分考虑了维修替换的便利性，单个机臂如果发生断裂损坏，不需要更换整个机架主体，只需要替换对应的机臂部件即可，降低后期的使用维护成本。飞控安装位预留了减震球的安装孔，可以搭配标准的飞控减震板使用，过滤飞行过程中电机转动带来的高频振动，提升飞控陀螺仪的工作稳定性，避免振动导致的飞行姿态异常。图传天线的安装位设计在机架尾部，采用直立式安装固定，能够保证图传信号的全向覆盖，减少机身结构对信号的遮挡。整个机架的结构没有冗余的设计部件，每一处结构都对应实际的使用需求，在重量、刚性、安装兼容性三者之间找到了比较好的平衡点，能够满足从中级飞手到进阶竞速飞手的使用需求，不管是日常练习飞行还是参加竞速赛事，这套结构都能提供足够的结构支撑和安装适配性。
