车辆传动系统后轴总成结构设计

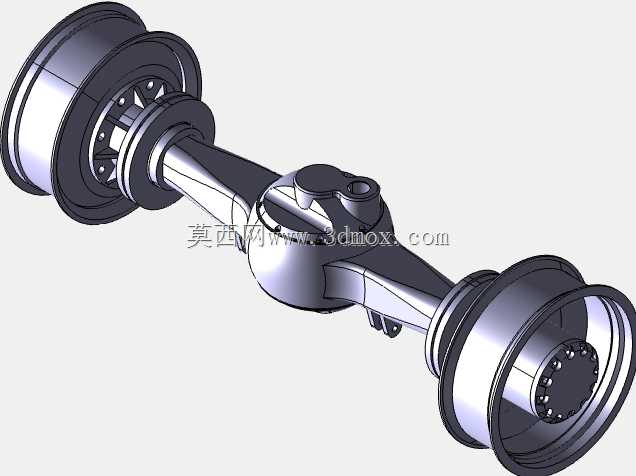

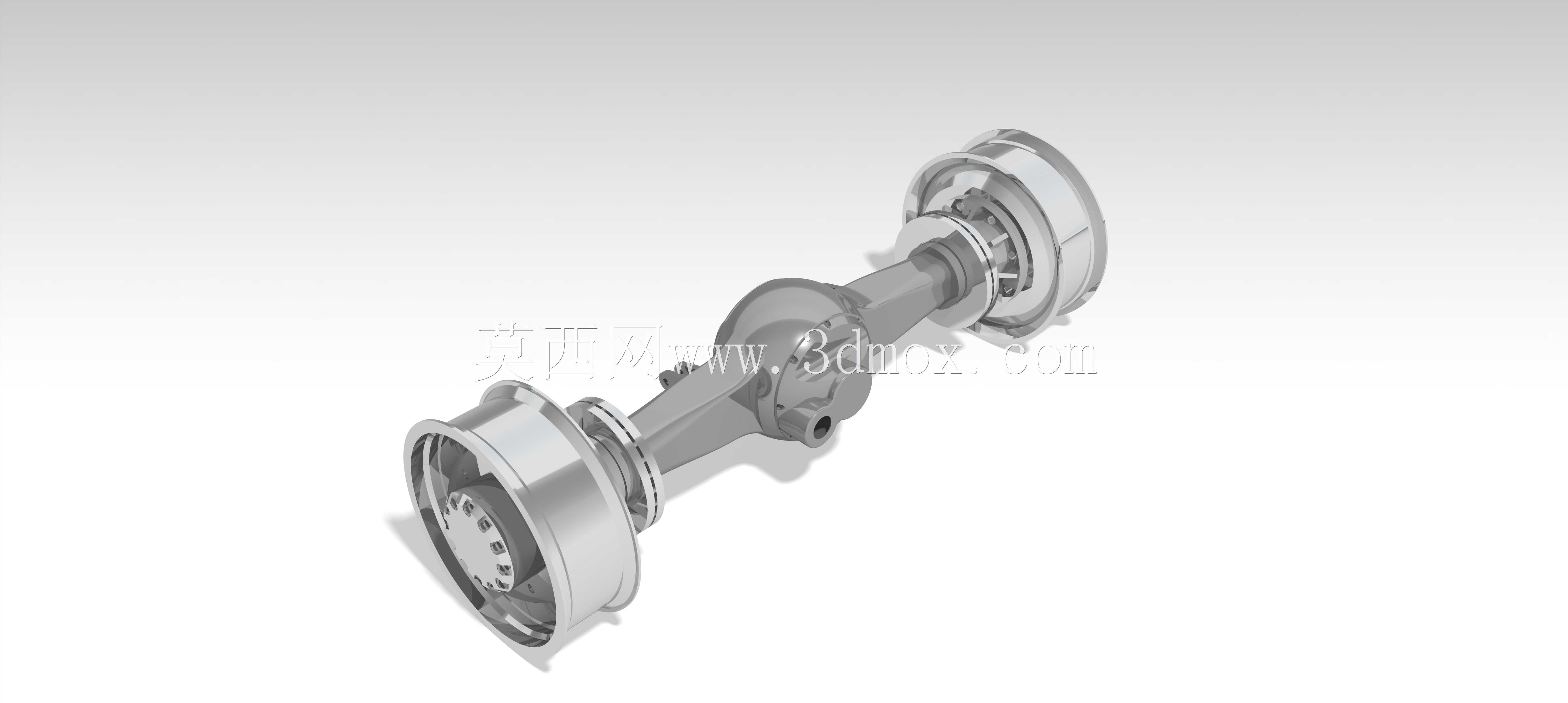

在商用车、非道路工程车辆以及部分重载特种运输设备的底盘传动布局中，后轴作为承载车身载荷、传递驱动扭矩的核心部件，其结构合理性直接决定整车的行驶可靠性与载荷传递效率。这套后轴总成的三维结构完整还原了实车装配状态，从两端的轮端连接结构到中间的轴身过渡段，每一处尺寸边界都严格匹配实车安装要求，两端轮距的设定符合对应吨位车型的轮距规范，轴身直径的渐变设计既兼顾了扭矩传递的强度需求，也控制了整体自重，避免不必要的材料冗余。

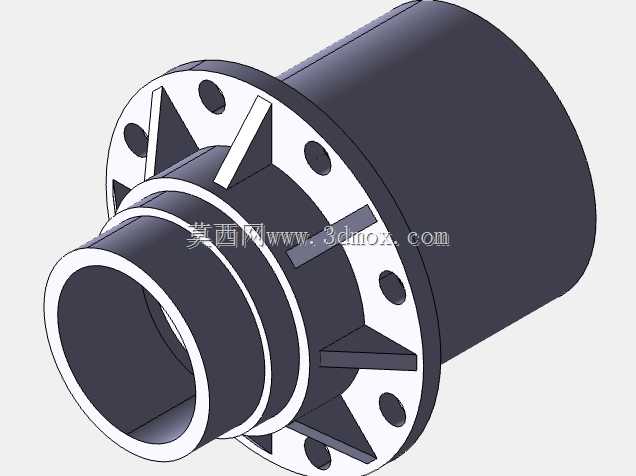

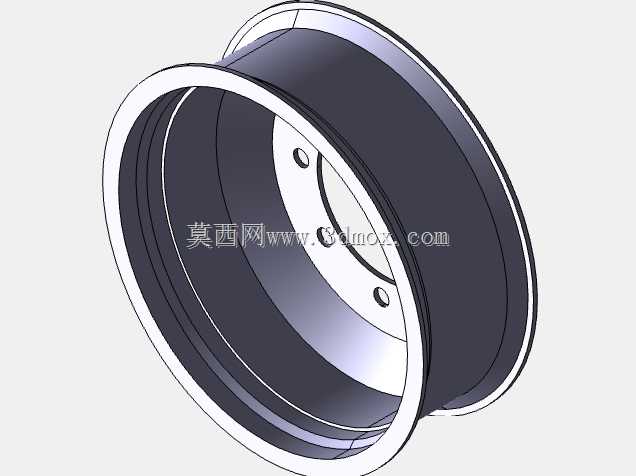

从实际应用场景来看，这类后轴结构多用于后轮驱动的载货车辆、厂区内转运的重载平板车以及部分小型工程机械的行走机构，工作过程中需要同时承受垂直方向的载荷冲击、起步与制动时的纵向扭矩，以及转向或路面不平整带来的侧向力，因此在结构设计阶段，轴身与轮端连接的法兰位置做了加厚过渡处理，避免应力集中导致的轴头断裂风险。轮端的连接法兰预留了标准的螺栓安装孔位，孔位分布圆直径与常规轮毂的安装尺寸完全匹配，不需要额外做转接结构即可直接适配对应规格的轮毂与制动组件，大幅降低现场装配的适配成本。

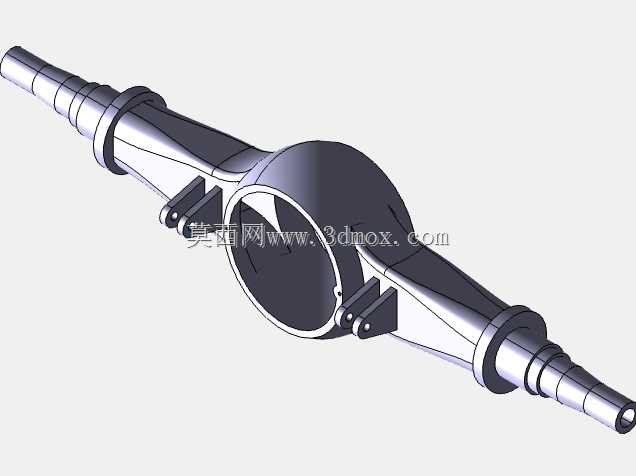

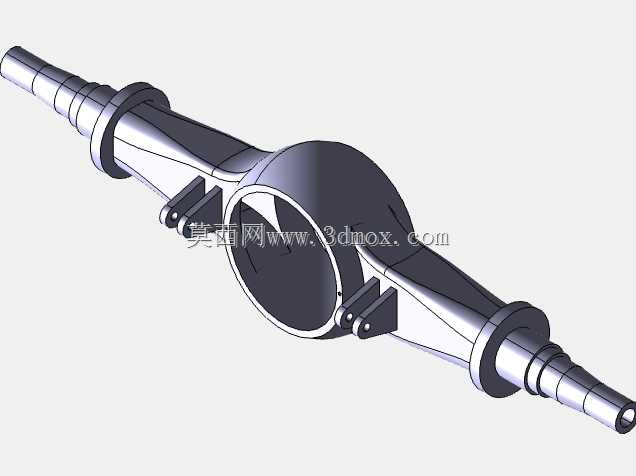

设计过程中优先考虑了载荷传递的路径合理性，动力从差速器输出端传递到轴身之后，通过轴身的等强度过渡结构均匀分散到两端轮端，轴身中间位置的直径略小于两端连接段，是因为中间段主要承受扭转剪切力，而两端与轮毂、轴承配合的位置需要同时承受弯曲与扭转复合载荷，加大直径可以有效提升配合面的接触刚度，避免轴承跑内圈的故障。两端的轴承安装位预留了标准的轴肩定位结构，装配时轴承可以直接抵靠轴肩完成轴向定位，不需要额外加装定位套，减少装配环节的零件数量，也降低了长期使用后定位件松动移位的风险。

从安装边界来看，这套后轴总成的整体长度、轴身离地间隙以及两端轮端的伸出长度，都匹配对应吨位车型的底盘安装空间，轴身中间的连接法兰可以直接与后桥壳体或者悬架的固定支座对接，安装孔位的同轴度公差在建模阶段就做了严格约束，保证装配之后轴身不会出现偏斜，避免轮胎异常磨损或者轴承早期损坏的问题。轮端的密封结构安装位也做了预留，可以适配标准的骨架油封，防止齿轮油渗漏或者外部泥水、粉尘进入轴承配合面，延长部件的维护周期。

在实际的设备选型过程中，工程人员可以直接参考这套三维结构的尺寸参数，核对自身设备的底盘安装空间、载荷承载需求以及轮距匹配要求，不需要重新从零开始测绘结构，大幅缩短传动系统的设计周期。建模过程中所有配合面的尺寸公差都按照机械设计手册的推荐值设定，过盈配合面的过盈量、间隙配合面的间隙值都符合重载传动部件的设计规范，加工厂家拿到模型之后可以直接导出工程图进行生产，不需要额外做尺寸校核。轴身的圆角过渡位置都做了应力释放处理，避免热处理或者长期载荷作用下出现应力集中开裂的问题，每一处倒角的尺寸都兼顾了装配导向与去毛刺的工艺需求，符合实际机械加工的工艺要求，不会出现设计结构无法加工的情况。
