涡轮增压器压气机叶轮结构设计

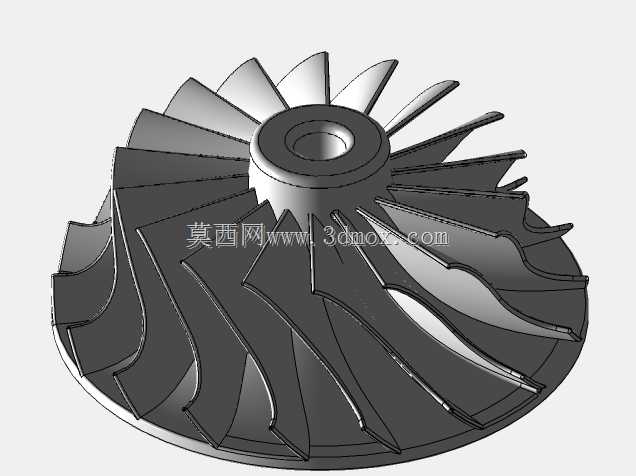

这款叶轮是涡轮增压器压气机端的核心做功部件，主要应用在车用内燃机、工程机械动力单元、小型航空活塞发动机的进气增压系统中，依靠高速旋转对进入的空气做功，提升进气歧管内的空气密度，让发动机在相同排量下可以喷入更多燃油完成充分燃烧，最终实现动力输出提升、燃油经济性优化、低速扭矩储备增强的效果，是小排量动力实现高功率输出不可或缺的核心结构件。从实际装机的工况来看，该叶轮长期工作在每分钟十几万转的高转速区间，工作过程中需要承受自身离心力带来的结构应力、进气气流的交变冲击载荷，以及压缩空气过程中产生的温升影响，因此设计阶段首先围绕气动效率目标确定叶片的型线走向，采用长短叶片间隔排布的结构，既可以避免全叶片布局下入口处气流阻塞的问题，也能减少叶片间的气流二次流损失，让空气在叶轮流道内完成从轴向到径向的平顺转向，将叶轮旋转的机械能高效转化为气体的压力能与动能。叶轮中心的轮毂位置设置有标准的安装定位孔，与增压器轴系采用过盈配合加锁紧螺母的方式完成固定，安装时需要保证叶轮端面与轴肩的贴合度，控制整体的动平衡精度，避免高转速下出现振动超标、轴系磨损的问题。轮毂的曲面过渡采用大圆角顺滑设计，既可以降低轮毂位置的应力集中系数，也能减少气流在轮毂端面的流动阻力。叶片的前缘做了薄化处理，匹配不同工况下的进气攻角范围，降低气流入口的冲击损失，叶片尾缘则按照气动计算结果控制厚度，减少气流流出叶轮时的尾迹损失，提升压气机整体的喘振裕度，让增压器在更宽的发动机转速区间内都能保持高效的增压效果。从安装边界来看，叶轮的外径尺寸匹配对应型号压气机壳的扩压器流道尺寸，装配后叶片外轮廓与压气机壳内壁保持均匀的微小间隙，既不能间隙过大造成增压气体回流泄漏，也不能间隙过小导致高速旋转下叶片与壳体发生刮擦。叶片的曲面曲率经过多轮迭代调整，兼顾气动性能与结构强度，每个叶片的厚度从根部到前缘逐步递减，在保证结构刚性满足高转速离心力要求的前提下，尽可能降低叶轮自身的转动惯量，让增压器在发动机工况变化时能够更快响应，减少涡轮迟滞现象。设计过程中还需要考虑叶轮的加工工艺性，叶片间的流道宽度要满足五轴铣削加工的刀具可达性，轮毂的定位基准与安装基准保持统一，减少加工过程中的装夹误差，保证成品叶轮的尺寸精度与形位公差满足装机要求。
