组合式阀块连接基座结构设计

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1076283
  • 组合式阀块连接基座结构设计
  • 组合式阀块连接基座结构设计
  • 组合式阀块连接基座结构设计
  • 组合式阀块连接基座结构设计
  • 组合式阀块连接基座结构设计

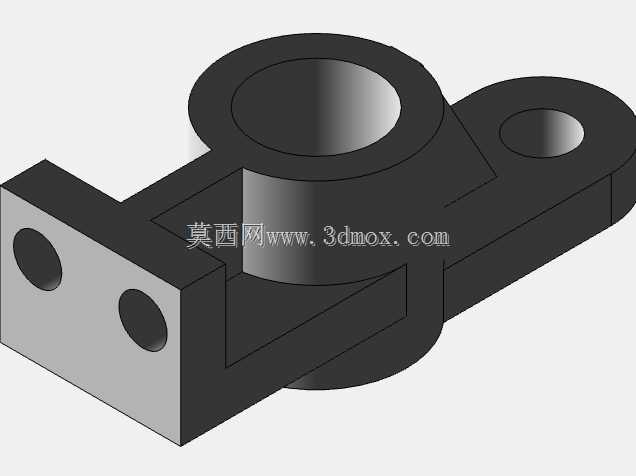

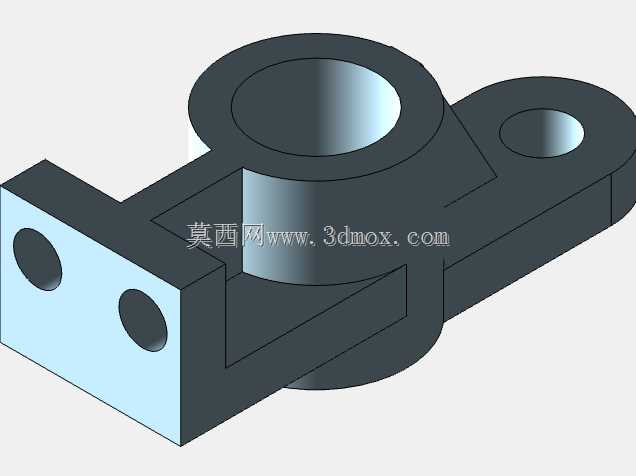

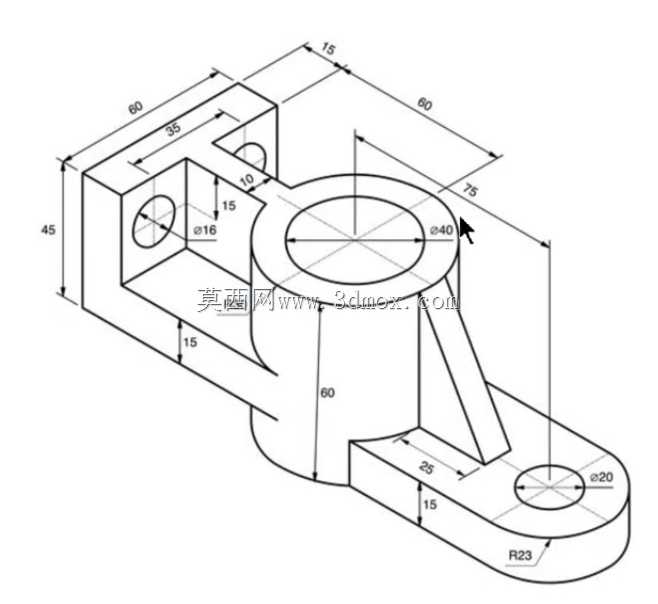

  该构件属于阀类配套的连接支撑类零件,主要应用在流体管路系统中,承担阀件安装定位、相邻管路转接、结构载荷承载的多重作用,常见于小型液压站、实验室气路排布、紧凑型化工流体输送单元的安装场景中,可在有限的安装空间内同时完成两个正交方向的管路对接,同时为上部安装的阀类元件提供稳定的支撑基准。从结构功能来看,零件左侧的带孔凸台用于对接侧向管路,内孔直径16mm,凸台端面距离主体竖直面的定位尺寸为35mm,凸台自身厚度15mm,可直接对接同通径的管接头,安装时端面可放置密封垫片完成端面密封,避免流体泄漏。

  中部的竖直筒状结构是整个零件的核心承载段,总高度60mm,上部环形凸台外径40mm,用于承托上部安装的阀件,环形端面可作为阀件安装的定位基准面,保证阀件安装后与管路的同轴度要求。下部的斜向加强筋连接中部筒体与右侧安装底板,筋板厚度均匀,可抵消阀件工作时产生的侧向弯矩,避免长期受载后底板与筒体连接处出现应力开裂,提升整体结构的抗疲劳性能。右侧的安装底板为带圆角的平板结构,端部圆角R23,板厚15mm,板上开设直径20mm的安装孔,孔中心距离筒体中心的水平距离为75mm,可通过螺栓将整个构件固定在安装机架或者设备面板上,底板与筒体连接处做了平滑过渡,减少应力集中。

  零件整体的外形边界尺寸控制严格,总长度方向最大尺寸为75mm,总宽度方向最大尺寸为60mm,总高度方向最大尺寸为60mm,左侧凸台顶部距离底板底面的高度为45mm,所有安装孔的位置尺寸都标注了明确的公差基准,可直接用于加工定位。设计过程中优先考虑了安装空间的适配性,将侧向管路接口、上部阀件安装位、底部固定位三个功能模块做了紧凑化布局,相比传统的分体式法兰连接结构,该一体化结构减少了两个密封连接面,降低了流体泄漏的风险点,同时省去了额外的连接支架,整体重量更轻,安装步骤更简便。

  结构上所有的棱边都做了微小的倒角处理,避免加工和安装过程中出现锐边割手的问题,各段壁厚保持均匀,基本维持在10-15mm区间,既保证了足够的结构强度承受1.6MPa以内的流体工作压力,也避免了壁厚差异过大导致的铸造或者注塑加工缺陷。对于三维建模从业者来说,该零件的建模过程可先绘制轴测方向的尺寸基准线,依次完成左侧凸台、中部筒体、右侧底板的基础特征搭建,再添加加强筋、安装孔、圆角倒角等细节特征,建模时需注意各特征之间的几何约束关系,保证安装孔的位置度、各配合面的平面度符合工程实际要求,完成建模后可直接导入装配环境中与对应通径的阀件、管接头做干涉检查,验证安装边界是否符合设计预期。在实际选型应用时,需确认侧向接口的通径、上部阀件的安装配合尺寸、底部安装孔的孔距是否与现场安装条件匹配,该结构适配的工作介质包括液压油、压缩空气、低压清水等常规流体,不适用于强腐蚀性流体或者高压超高压的管路场景。
