单层工业厂房钢结构框架三维设计

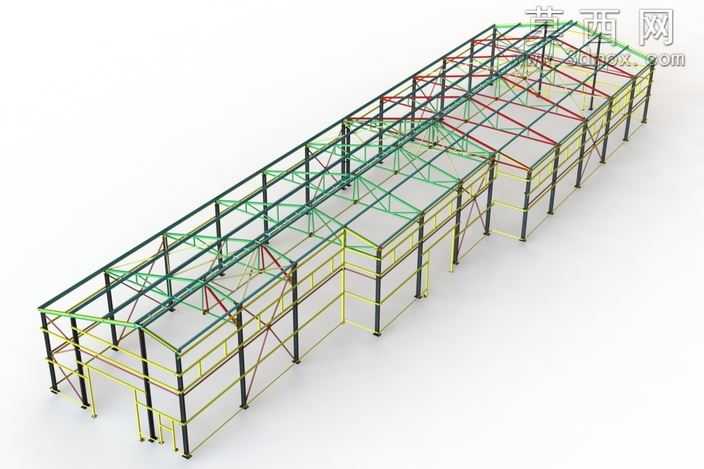

本作品为单层工业厂房的钢结构框架三维建模成果，建模过程严格遵循钢结构设计规范的构件尺寸与连接逻辑，完整还原了大跨度厂房钢构体系的全部组成部分。建模阶段首先依据常规工业厂房的柱网排布参数，确定竖向承重钢柱的定位与分段高度，所有钢柱采用等截面H型钢构件建模，精准还原柱脚的加劲肋、连接端板等细部构造，保证竖向承重构件的结构合理性。随后完成横向钢梁与纵向连系梁的搭建，主钢梁采用变截面H型钢适配大跨度的承重需求，梁与柱的连接节点按照刚性连接的构造要求，还原了连接板、高强螺栓群的排布细节，纵向连系梁沿柱高分层布置，形成稳定的纵向传力体系。屋面部分完整搭建了屋面檩条、屋面支撑体系，其中水平支撑采用交叉圆钢构件建模，垂直支撑布置在厂房端部的柱间位置，配合柱间支撑形成整体的空间抗侧力体系，不同功能的构件采用差异化的色彩材质区分：竖向承重柱采用深灰色金属材质模拟防腐涂装后的型钢表面，主钢梁采用黄色警示涂装材质，支撑构件采用绿色与红色区分不同受力方向的杆件，檩条等次要构件采用浅灰色金属材质，所有材质均添加了金属粗糙度、反光度参数，渲染后可清晰区分不同构件的功能属性。模型完整呈现了钢结构厂房的空间传力逻辑：竖向荷载通过屋面檩条传递给主钢梁，再经由钢梁传递给竖向钢柱最终传导至基础，水平荷载则通过支撑体系传递至柱间再传导至基础，整体框架无多余冗余构件，所有节点连接均符合实际钢结构施工的构造要求，可用于钢结构施工交底、建筑方案展示、结构受力可视化演示等场景，建模过程中对所有构件进行了参数化分组，可根据实际厂房的跨度、柱距需求快速调整构件尺寸与排布，适配不同规格的工业厂房钢构设计需求。
