55吨级起重作业用框架式吊装梁结构

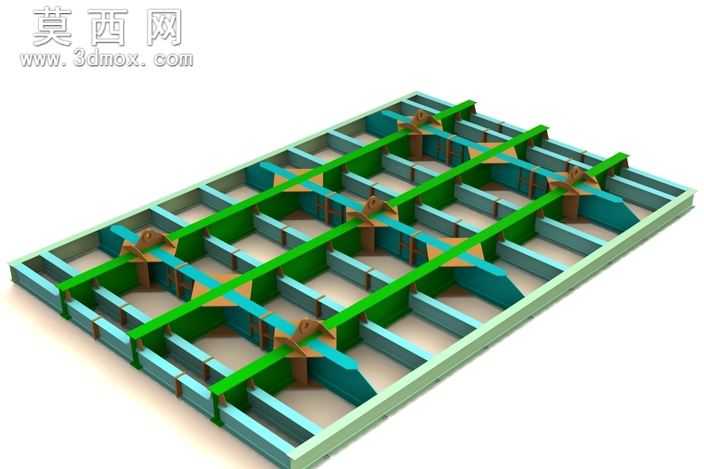

本吊装梁三维模型采用SolidWorks完成全参数化建模，整体为55吨额定载荷的框架式承重结构，建模过程严格遵循起重构件的力学排布逻辑，以等距排布的纵向主承重梁为核心受力载体，搭配多道横向连接梁形成网格状受力框架，所有梁体交接位置均设计有加强筋结构与连接节点，模拟实际焊接装配的连接形式，保障载荷传递路径清晰合理。模型渲染阶段对不同功能构件做了明确的材质区分：外围边框采用浅绿哑光金属材质模拟型钢基材，纵向主承重梁采用亮绿色高辨识度涂装，既符合起重设备的安全色规范，也能在视图中清晰区分主受力构件位置；横向加强肋板采用青蓝色金属材质，节点处的吊点连接构件采用棕褐色材质模拟铸钢吊耳的质感，不同材质的粗糙度、反光度参数均做了对应调整，让整体渲染效果贴近真实工业构件的视觉表现。结构设计上，该吊装梁采用镂空网格布局，在保障整体抗弯、抗扭强度的前提下尽可能降低自身重量，梁体截面采用带斜向加强肋的槽型结构，相比实心梁结构大幅提升了单位重量的承重能力，吊点位置均匀分布在纵向主承重梁上，可适配不同规格吊具的挂载需求，避免单点受力过载的问题。建模过程中对所有构件的装配关系做了完整约束，可直接用于后续的工程图导出、有限元受力分析前置准备，各部件均保留了可编辑的参数化特征，方便根据实际作业的载荷需求、吊装尺寸调整梁体间距、板材厚度、吊点位置等核心参数，整体模型无冗余特征、无破面缺失，结构逻辑清晰，完整还原了大吨位吊装梁的工业设计细节，可作为起重设备配套工装设计的参考原型。
