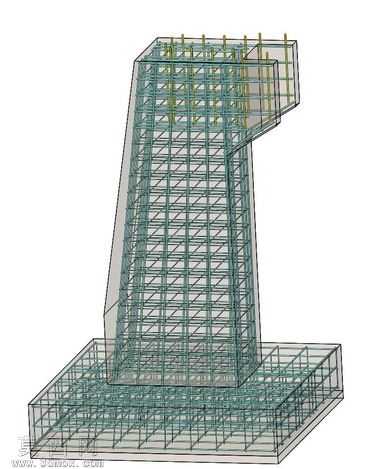

带钢筋排布的混凝土桥台基础结构模型

本模型采用SolidWorks进行全参数化三维建模，完整还原了混凝土桥台基础的内部配筋与外部轮廓结构，建模过程中首先依据土建结构的常规受力逻辑确定整体外形尺寸：底部为扩展式矩形承台，上部为带单侧挑臂的台身结构，整体轮廓通过拉伸、拔模特征完成实体构建，精准还原台身侧面的收坡角度与挑臂的外伸尺寸，保证结构外形符合工程实际的构造比例。内部钢筋部分采用结构构件与阵列特征组合建模，区分了承台底层双向受力筋、台身竖向主筋、水平分布筋、挑臂部位负弯矩筋等不同钢筋层级，每一层钢筋的排布间距、弯折角度、锚固长度都按照常规混凝土结构的构造要求进行还原，钢筋之间通过交叉定位保证排布逻辑准确，清晰展现了钢筋骨架的空间层次，避免出现钢筋穿模、排布错位的问题。材质设置上，外部混凝土实体采用半透明哑光混凝土材质，适当调整透明度参数，既可以清晰展示内部钢筋的完整排布，又能直观呈现基础的外部轮廓形态；内部钢筋统一采用带金属光泽的青绿色钢材材质，区分不同受力方向的钢筋时仅做细微的色调调整，保证整体视觉层次清晰，不会因色彩杂乱影响结构观察。模型的结构设计完全围绕承力逻辑展开：底部扩展承台通过放大底面积分散上部荷载，台身的收坡设计在减少混凝土用量的同时保证竖向传力路径顺畅，挑臂部位的加密负筋对应上部结构传来的局部集中荷载，所有配筋的排布位置都对应结构的受力薄弱点，完整展现了混凝土基础“混凝土承压、钢筋受拉”的组合受力逻辑。建模过程中对所有特征进行了参数化关联，若需调整基础尺寸、钢筋间距、台身坡度等参数，仅需修改对应草图尺寸或阵列参数即可完成整体模型的更新，可直接用于土建结构教学、施工技术交底、配筋方案演示等场景，模型的几何精度满足工程类三维演示的需求，所有构件的几何连接关系准确，不存在重叠、缺失、破面等建模问题，能够清晰直观地展现隐蔽在混凝土内部的钢筋构造细节，帮助观看者快速理解这类混凝土基础的内部构造与受力特点。
