大跨度拱形钢棚仓库框架结构设计

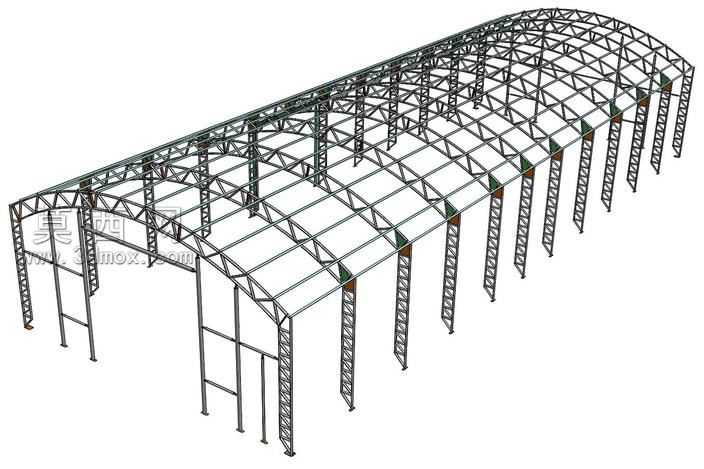

本作品为大跨度拱形钢棚仓库的整体框架三维模型，建模过程严格遵循钢结构工程设计规范，以参数化建模思路完成全构件的精准搭建。建模初期先确定仓库的整体跨度、纵向长度与檐口高度参数，以拱形屋架的曲率为核心基准，先绘制单榀拱形桁架的骨架线，再逐一生成桁架的上下弦杆、腹杆构件，所有杆件均采用等边角钢或H型钢的标准截面参数，通过三维软件的焊件模块完成构件间的自动裁切与对接，确保每个节点的连接位置精准无错位。完成单榀屋架建模后，按照预设的柱距参数沿纵向阵列排布，再依次搭建纵向系杆、水平支撑、柱间支撑构件，支撑构件采用交叉斜杆的布置形式，有效传递纵向水平荷载，提升整体框架的抗侧移能力。立柱部分采用格构式钢柱设计，通过缀板连接分肢型钢，在保证立柱承载能力的同时减轻结构自重，柱脚位置设计为带加劲肋的平板支座，预留地脚螺栓连接点位，匹配实际工程的安装需求。材质配置上，所有钢构件均赋予热轧钢材的哑光金属材质，通过调整材质的粗糙度与反射参数，还原真实钢结构的表面质感，不同功能的构件采用细微的色差区分，便于快速识别屋架、立柱、支撑等不同结构部分。模型搭建过程中反复校验各构件的空间干涉情况，确保所有杆件连接节点无穿模、无错位，整体结构的传力路径清晰合理：屋面荷载通过拱形屋架传递至两侧钢柱，再由柱身传递至基础，纵向水平荷载通过支撑体系分散至各榀框架，完全符合轻型钢结构仓库的结构受力逻辑。拱形屋架的设计有效降低了大跨度结构的梁高需求，同时提升了屋面的排水坡度，避免屋面积水，整体框架无冗余构件，在保证结构刚度与稳定性的前提下最大化控制用钢量，可作为钢结构课程设计、仓储建筑方案展示、钢结构施工交底的参考三维模型，直观呈现钢棚仓库的完整框架组成与节点构造细节。
