工业厂房钢结构支撑钢棚框架设计

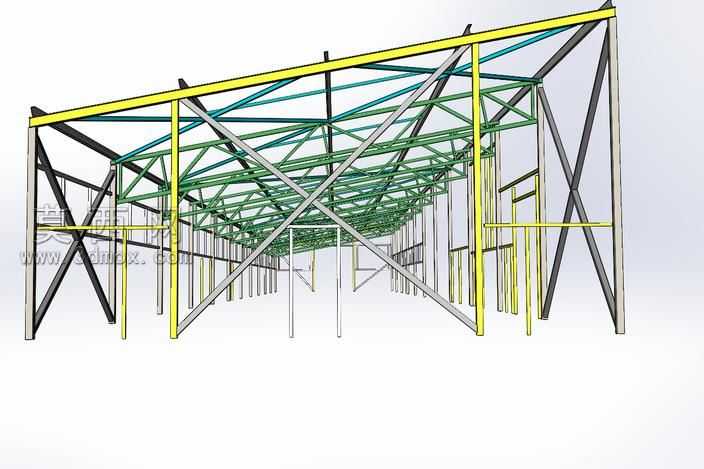

本作品为工业用钢棚框架三维设计模型，采用三维建模软件完成全参数化搭建，完整还原了大跨度钢棚的整体受力结构与构件排布逻辑。建模过程中首先依据工业钢棚的常规跨度、高度参数确定整体轮廓基准，以线框搭建的方式先定位所有竖向承重立柱的排布位置，立柱采用等间距阵列排布，保证纵向荷载传递的均匀性，随后搭建顶部横向主梁结构，主梁沿钢棚长度方向通长设置，作为顶部荷载的主要承托构件。在主梁与立柱之间，设计了多组交叉斜向支撑构件，斜撑分别连接立柱中部与主梁节点，形成稳定的三角受力体系，有效抵消水平方向的风荷载与结构侧向应力，避免框架出现侧向形变。顶部次梁采用纵横交错的桁架式排布，不同规格的型钢构件按受力等级区分截面尺寸，承重主梁采用较大截面的型钢，次要连接杆件采用更小规格的型材，在保证结构强度的同时合理控制整体自重。材质设置上，所有钢构件均赋予了真实的金属钢材材质，不同受力层级的构件通过差异化的色彩区分，竖向承重柱采用醒目的黄色涂装标识，斜向支撑与顶部次梁分别采用绿色、灰色涂装，既符合工业建筑钢结构的常规涂装规范，也能在模型预览时清晰区分不同构件的功能属性。建模过程中所有构件的连接节点均做了精细化处理，还原了钢结构焊接、螺栓连接的节点形态，没有出现构件穿插错位的问题，整体结构完全符合钢结构设计的力学逻辑，可用于钢结构施工方案演示、结构受力验算参考、工业建筑教学演示等场景，完整展现了大跨度开敞式钢棚的结构设计思路，兼顾了结构稳定性与空间开敞性的使用需求，适配仓储、生产作业区遮护等多种工业使用场景。
