圆柱管无焊缝U型螺栓T型连接结构

　　在现场管路布设、小型框架搭建、临时管线改造等作业场景中，传统圆柱管T型交接位置多采用焊接工艺完成固定，不仅需要配备焊接设备、持证作业人员，作业过程中产生的焊渣、高温还容易对周边管线、防护层造成损伤，后期需要调整管路走向、拆解复用管材时，焊死的节点只能通过切割破坏，管材损耗率居高不下，在易燃易爆作业区域、现场不允许动火的工况下，焊接连接的适用性更是受到极大限制。这套无焊缝T型连接结构，正是针对这类现场痛点设计的机械固定方案，全程不需要动火作业，仅靠普通手动工具就能完成安装与拆解，管材本身不会被破坏，可反复拆装复用。

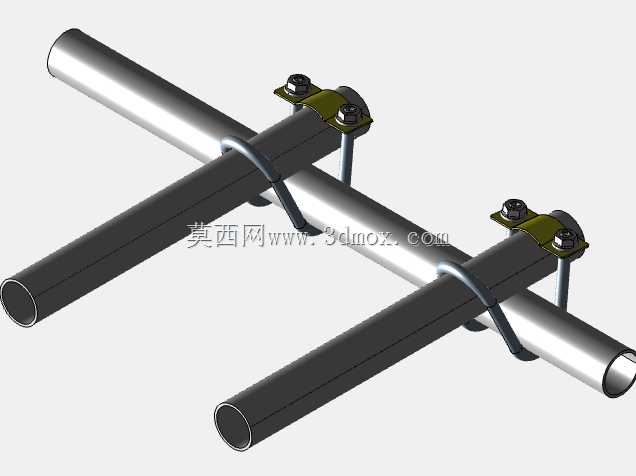

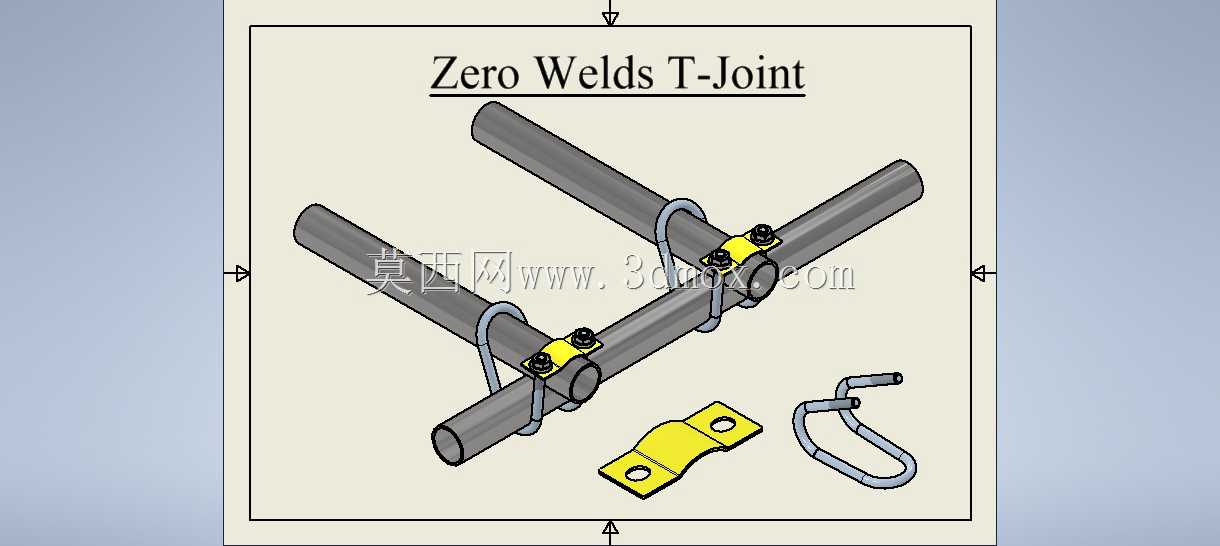

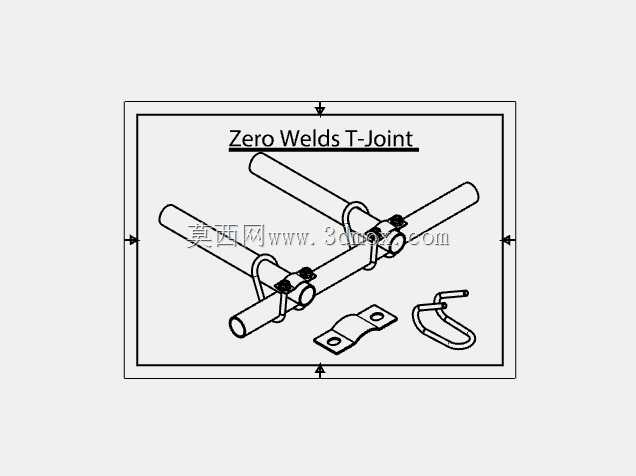

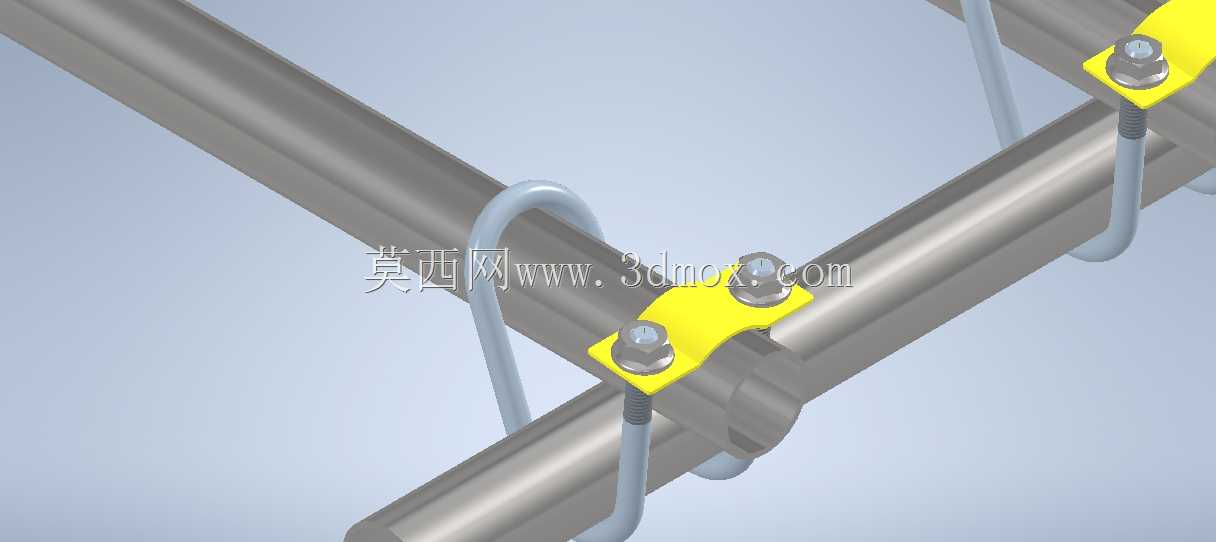

　　整套连接结构由两个核心部件组成，其一为弯曲成型的U型螺栓，螺栓的弯曲段并非常规90度垂直结构，而是根据圆柱管的正交搭接关系，将U型弯折角度设置为30度，这个角度的设定是经过受力校核的：当两根圆柱管呈T型正交搭接时，30度弯折的U型螺栓可以同时贴合横向主管与纵向支管的圆柱外壁，不会出现局部悬空、应力集中的问题，螺栓两端的螺纹段穿过配套的金属板支架后，通过螺母锁紧即可产生足够的抱紧力，限制两根管材之间的相对位移。配套的金属板支架采用冲压成型工艺制作，板件上预制两个与U型螺栓直径匹配的安装孔，板件的贴合面做了与圆柱管外径匹配的弧形压边，锁紧螺母时，弧形压边会完全贴合在主管的外壁上，将U型螺栓产生的锁紧力均匀分散到管材接触面上，避免局部压强过大造成管材表面凹陷、变形，尤其是针对薄壁圆管、PVC涂层圆管这类易损伤的管材，这种分散受力的结构可以有效保护管材表层结构，不会出现锁紧后管材被压瘪、涂层破损的问题。从安装边界来看，这套连接结构不需要在管材上做任何打孔、切削加工，只要两根待连接的圆柱管外径在适配范围内，直接将管材摆放到T型交接位置，先把U型螺栓跨在两根管材的搭接处，让U型的弯曲段兜住支管的下侧外壁，再将金属板支架扣在主管的上侧外壁，对准U型螺栓的两个螺纹端套入，依次拧紧两侧的螺母即可完成固定，整个安装过程不需要复杂的定位工装，单人用普通扳手就能完成作业，安装效率比传统焊接连接提升60%以上，而且安装完成后不需要做焊口防腐、打磨处理，固定完成即可投入使用。

　　在受力性能方面，这套结构的锁紧力可以通过螺母的拧紧力矩进行精准调节，针对不同承重需求的管路、框架，可以通过调整拧紧力矩来控制抱紧力大小，当需要承受较大的纵向载荷时，还可以在同一个T型节点上并排安装两组该连接结构，进一步提升节点的抗剪切、抗扭转能力，完全可以满足轻型管路支架、农用大棚骨架、临时防护栏杆、小型设备机架的连接强度要求。和传统的管夹类T型接头相比，这套结构的零件数量更少，U型螺栓和金属板支架都是标准工艺可批量生产的零件，加工成本低，备件储备方便，出现零件损坏时可以快速替换，不需要整体更换接头；和快装类管接头相比，这套结构不需要在管材端部做特殊加工，不受管材长度、安装位置的限制，哪怕是已经布设完成的长距离管线中间需要引出支管，也可以直接在现有管线上安装该结构，不需要截断原有管线，适配性更强。

　　在实际使用场景中，这套结构尤其适合需要频繁调整管路布局的试验台架、临时施工管线、户外可拆卸框架，拆解时只需要松开螺母，就能将U型螺栓和金属支架完整拆下，管材表面只会留下轻微的压痕，不会出现焊疤、切割缺口，管材可以直接二次利用，大幅降低了材料损耗成本。设计过程中也充分考虑了不同工况的适配性，U型螺栓可根据使用环境选用镀锌碳钢、不锈钢等不同材质，金属板支架表面可做镀锌、喷塑等防腐处理，在户外潮湿、轻度腐蚀的环境下也能长期使用，不会出现焊缝锈蚀导致节点失效的问题。需要注意的是，安装时要保证两根管材的正交位置对齐，U型螺栓的两个螺纹段要保持等长伸出金属板支架，两侧螺母要交替拧紧，避免单侧受力过大导致支架偏斜、管材贴合不紧密，影响节点的固定强度；针对外径公差较大的管材，可以在支架与管材的接触面增加薄橡胶垫，既可以提升摩擦力，避免管材受载后出现滑移，也能进一步保护管材表面，防止硬接触造成的表层损伤。
