低成本型材框架等离子切割工作台结构

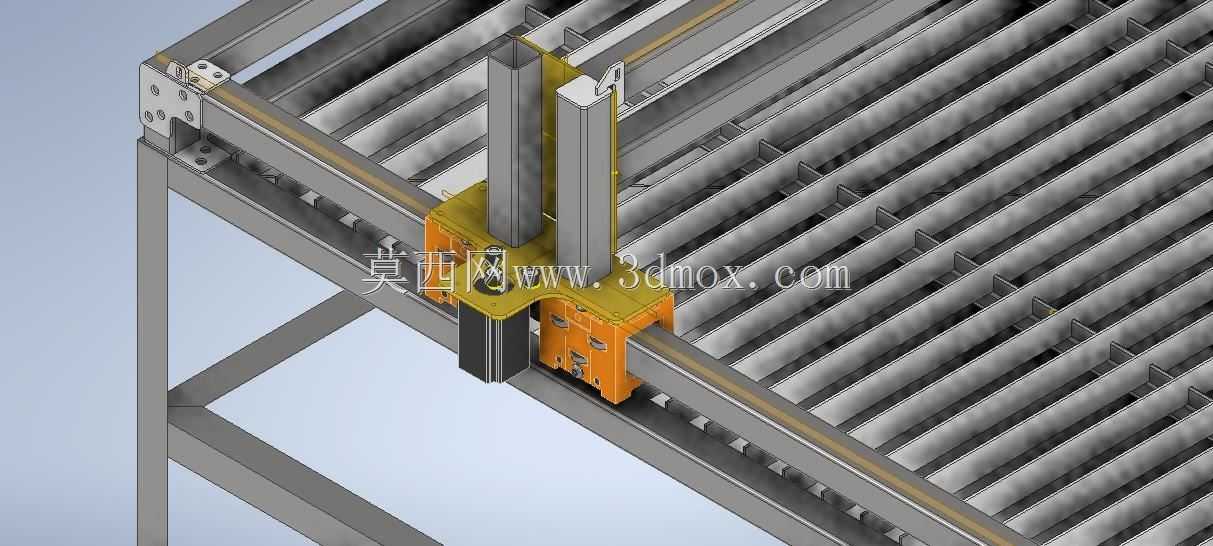

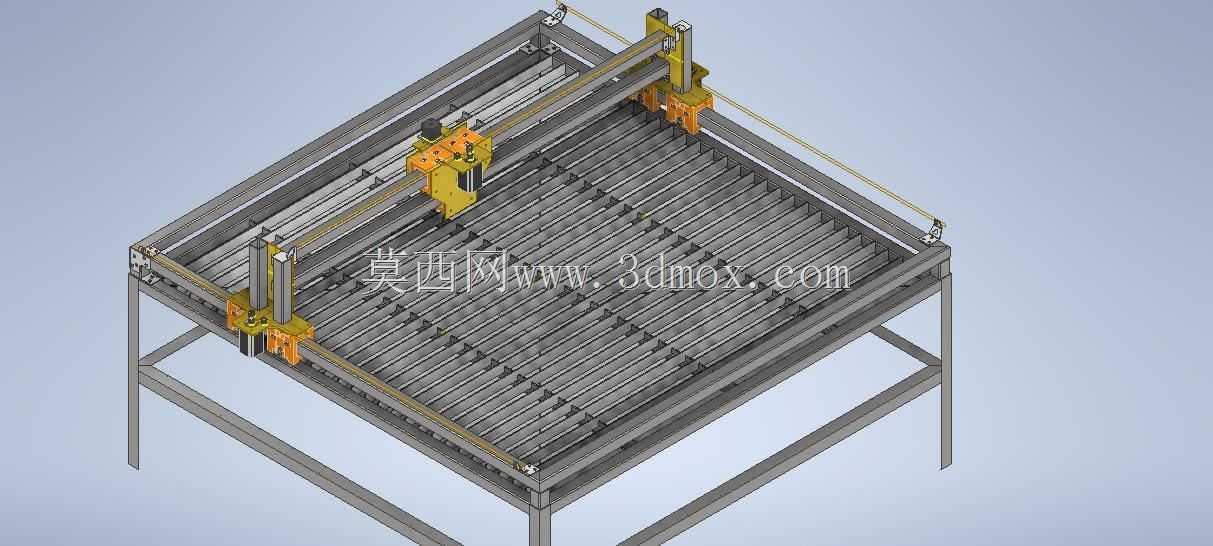

　　这款等离子切割工作台采用常规架子钢作为主体框架材料，核心目标是在满足基础切割加工需求的前提下，最大限度压缩整机制作成本，适配小型加工门店、个体钣金加工户的小批量金属下料场景，可覆盖常见薄钢板、镀锌板、不锈钢薄板的异形轮廓切割作业，替代传统手工划线切割的低效加工模式。整机采用龙门式双轴运动布局，X轴与Y轴方向的传动执行元件选用NEMA23规格电机，Z轴方向的抬枪动作采用NEMA17规格电机驱动，三个运动轴的负载匹配经过反复校核，既不会出现动力冗余造成的成本浪费，也能保证高速移动过程中枪头位置的稳定性，避免切割过程中出现断弧、切口倾斜的问题。

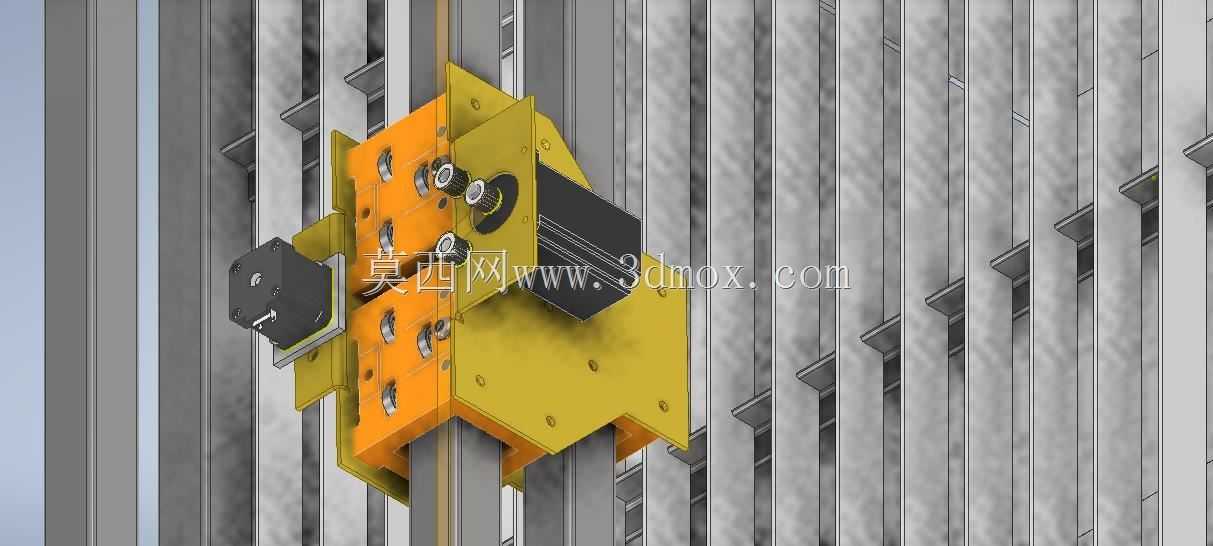

　　设备的工作台面采用栅格状承托结构，栅格条之间预留均匀排渣间隙，切割过程中产生的高温熔渣可以直接顺着间隙落到下方接渣区域，不会在台面上堆积造成板材放置不平整，栅格条采用可更换设计，长期使用被熔渣烧蚀后可以单独替换局部条料，不需要整体更换台面，大幅降低后期维护成本。机架部分全部采用标准型材拼接，连接位置采用螺栓紧固加焊接定位的组合方式，既可以保证机架整体的刚性，避免运动过程中出现共振影响切割精度，也能在运输过程中拆分部件，降低转运难度，机架支腿高度按照常规人工操作的舒适高度设定，操作人员站在设备旁上下料不需要过度弯腰，适配长时间加工作业的人机需求。Z轴端预留了等离子割枪的安装接口，同时配套设计了割枪高度自动控制板的安装位，可实现切割过程中枪头与板材表面距离的实时调整，应对板材轻微变形带来的高度差，保证切割电弧长度稳定，提升切口的平整度。传动部分采用同步带传动方案，相比丝杠传动成本更低，安装调试难度更小，同时能满足等离子切割所需的运动速度要求，同步带张紧结构设计在轴端位置，后期使用过程中出现皮带松弛时不需要拆解整体结构，直接在端盖位置即可完成张紧调整。

　　设备的整体安装边界按照常见1.2*2.4米标准板材的加工尺寸设定，不需要占用过大的车间面积，普通小型加工车间的边角位置即可放置安装，机架底部预留了调平脚杯安装位，地面不平整时可以通过调整脚杯高度保证工作台面的水平度，避免运动轴运行过程中出现卡顿。走线部分的拖链安装槽位在结构设计时已经预留，后期装配时可以将电机线缆、等离子气管、割枪控制线全部内置在拖链内，避免运动过程中线缆被剐蹭磨损，目前结构中已经完成了机械主体部分的设计，线缆路由的细节可以根据实际选用的等离子电源型号做适配调整，不会影响整体结构的安装兼容性。

　　这款设备的结构设计没有采用复杂的铸造件或者定制加工件，所有零部件都可以从常规五金渠道采购，个人制作者或者小型加工厂不需要配备高端加工设备即可完成整机组装，组装完成后可以实现数控等离子切割的全部基础功能，切割精度可以满足常规钣金下料、通风管道制作、广告金属字加工等场景的公差要求，相比市面上同规格的成品等离子切割机，自制成本可以压缩到成品设备的三分之一以内，同时后期维护的配件获取难度更低，不会出现专用配件损坏后无法替换的问题。
