参数化箱形管适配线性滑块组件

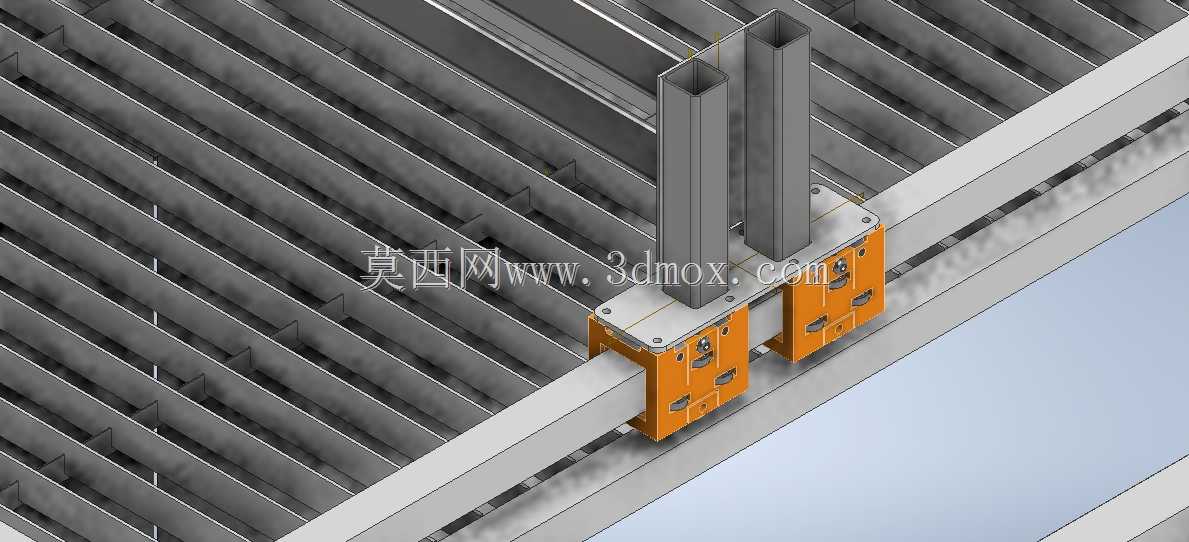

　　做非标设备的同行多半都遇到过这类场景：现场临时需要搭建简易导向机构，手边只有现成的方管型材，采购标准直线轴承座不仅交期赶不上，安装孔位还得二次配做，费工又耽误进度。这套线性滑块组件就是针对这类零散需求做的适配结构，核心思路是跳过标准轴承的固定安装边界，直接以市面常规箱形截面钢管作为导向基准，把滑动副直接集成在卡抱方管的滑块本体上，不用额外加工导轨安装面，拿到手只要把组件卡套在对应规格的方管上，调整好预紧间隙就能直接用，特别适合小型试验台、简易移栽机构、DIY自动化小装置这类对导向精度要求不算极高，但追求搭建效率、压缩加工成本的场景。

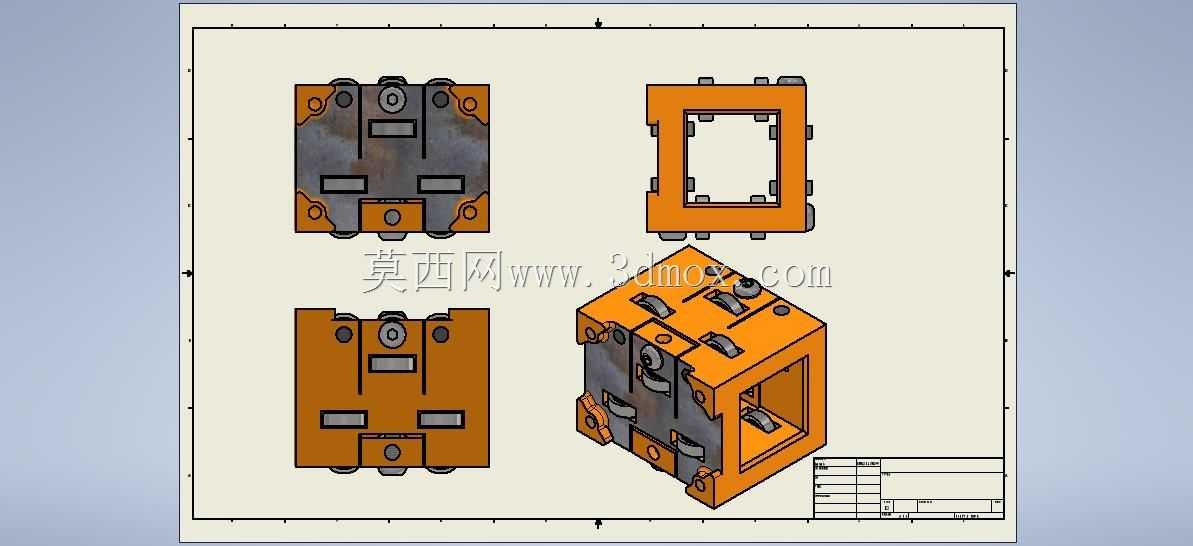

　　从结构设计逻辑来看，整个组件没有采用一体式的封闭滑块结构，而是拆成了四个对称分布的卡接模块，每个模块上都预留了安装耐磨滑动片的卡槽，滑动片直接和方管的四个外表面接触，把滑动摩擦面均匀分散在方管的四个侧壁上，避免单点受力导致的卡滞问题。之所以做成分体式的模块结构，核心是为了适配参数化调整的需求——只要根据所用方管的实际外轮廓尺寸，调整四个模块之间的连接间距，就能适配不同边长的箱形钢管，不用重新绘制整个滑块的主体结构，改几个关联参数就能快速生成对应规格的模型，对于经常需要用不同规格方管搭机架的设计人员来说，能省掉大量重复建模的时间。

　　实际使用的时候，这套组件的安装边界非常灵活，滑块主体的顶面和两个侧面都预留了标准的安装螺纹孔，不管是要在上面固定载物台、夹爪支架还是检测传感器，都能直接通过螺栓锁紧，不用额外做转接板。考虑到滑动过程中的磨损问题，和方管接触的滑动片采用了可拆卸的设计，磨损之后只要松开模块上的固定螺丝，更换对应规格的耐磨片就行，不用把整个滑块组件从方管上拆下来，后期维护的工作量很小。设计的时候特意把滑动片的接触宽度做了合理加宽，相比单点接触的简易滑块，接触面积更大，承载能力更强，滑动过程也更平稳，不会因为侧向受力就出现倾斜卡涩的情况。

　　很多人做简易导向的时候喜欢直接在方管上套个方管当滑块，不仅滑动阻力大，用不了多久接触面就会磨出深沟，间隙大了之后导向精度直接没法保证。这套组件在设计的时候特意在每个滑动模块上预留了间隙调整的结构，通过微调模块和连接框架之间的锁紧螺丝，就能精确控制滑动片和方管表面之间的配合间隙，既能保证滑动的时候没有卡顿，又能把径向窜动量控制在合理范围内，哪怕用一段时间出现磨损，也能通过微调重新补偿间隙，延长整个组件的使用寿命。

　　从外形尺寸来看，整个滑块组件的外轮廓比所适配的方管单边大出足够的安装空间，不会因为安装滑动模块导致整体尺寸过于臃肿，不管是用在紧凑的小型设备内部，还是外露在机架上做导向，都不会占用过多的安装空间。连接四个滑动模块的框架采用了镂空的轻量化设计，在保证整体结构刚性的前提下，尽可能减轻了滑块自身的重量，降低滑动过程中的惯性冲击，对于手动调节的导向机构来说，推拉的时候手感更顺畅，对于带动力驱动的移栽机构来说，也能减少动力端的负载损耗。

　　在实际工程应用里，这类组件的适用场景比想象中更广：小到桌面级的小型试验装置的调节导轨，大到生产线上简易的工件移栽滑台，甚至是一些户外临时搭建的工装架的滑动调节结构，都能用到。尤其是在做设备改造或者临时工装的时候，不用专门去采购定制导轨，只要现场有对应规格的方管，就能快速组装出一套能用的线性导向结构，加工件只有几个结构简单的模块和连接框架，普通的铣床甚至3D打印就能加工出来，加工周期短，成本也比采购标准直线导轨副低很多。

　　设计的时候也充分考虑了加工工艺性，所有的零件都没有复杂的曲面结构，都是规则的平面和孔位，不管是用铝板铣削、钢板切割还是工程塑料3D打印，都能很方便地加工出来，没有特殊的工艺要求，哪怕是小作坊的加工条件也能做出来。滑动片的选材也没有特殊限制，不管是用尼龙、POM这类自润滑工程塑料，还是用铜基石墨耐磨片，甚至是普通的聚四氟乙烯片，都能根据实际使用场景的负载、速度要求灵活更换，不用修改主体结构的尺寸。

　　很多做非标设计的新人容易陷入一个误区，什么机构都要选标准件、高精度件，最后做出来的设备成本居高不下，很多时候实际工况根本用不到那么高的精度，反而造成不必要的成本浪费。这种参数化的简易滑动组件，就是针对中低精度、快速搭建的需求做的设计，把结构做的足够简单、调整足够灵活、加工足够方便，反而能解决很多现场的实际问题。毕竟工程设计从来不是追求越高端越好，而是在满足使用需求的前提下，找到成本、效率、可靠性的最优解，这套组件的设计思路恰恰贴合了这个核心原则，没有多余的花哨结构，每一处结构都是为了适配方管、方便调整、降低加工难度而设计，不管是直接拿来加工使用，还是作为基础结构改造成适合自己场景的专用滑块，都有很高的实用价值。
