汽车进气系统高流量空气滤清器三维设计

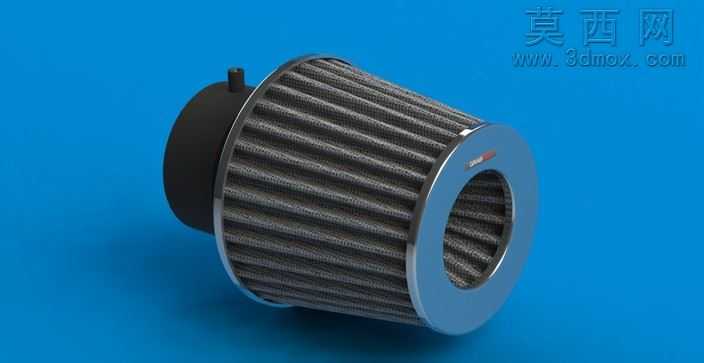

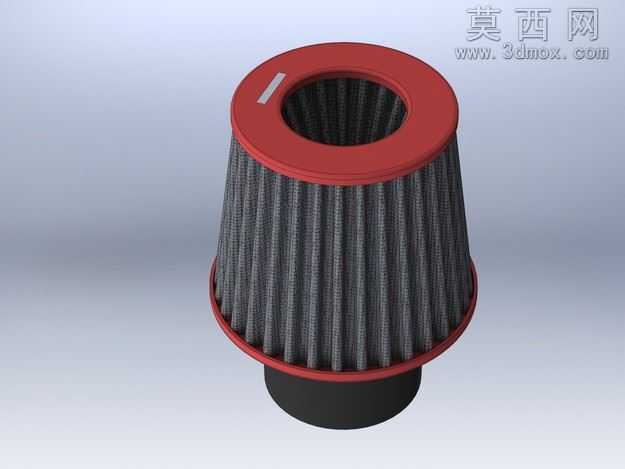

本作品为汽车进气系统适配的高流量空气滤清器三维建模成果，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先通过回转特征构建滤清器的金属端盖基体，精准还原端盖的环形定位槽、安装卡扣凸台等细节结构，保证端盖与进气管道的装配匹配度。针对核心过滤滤芯部分，采用阵列特征结合褶皱纹理曲面建模，还原折叠式过滤介质的层叠结构，每一道褶皱的角度、深度都参照真实高流量空滤的参数设定，既保证过滤面积的合理性，也还原了产品的外观特征。滤芯外侧的金属防护网通过曲面包覆加线性阵列的方式完成，精准还原网面的网格密度与贴合弧度，模拟真实产品中防护网对过滤介质的支撑防护作用。端部的橡胶连接基座采用放样凸台特征构建，还原橡胶件的锥度过渡结构、密封唇边细节，以及基座上的真空小接头结构，保证安装时的密封性能与附属管路的连接适配性。材质渲染阶段，金属端盖赋予磨砂金属蓝材质，调整金属度与粗糙度参数还原阳极氧化金属的哑光质感；过滤滤芯部分赋予深灰色纤维材质，添加细微的纤维纹理贴图模拟无纺布过滤介质的粗糙肌理；橡胶基座赋予哑光黑色橡胶材质，调整反光参数还原橡胶件的低反光、微颗粒表面质感；金属防护网赋予细金属丝材质，添加轻微的反光效果模拟金属网的通透质感。整体模型严格按照真实空滤的尺寸比例构建，各部件的装配关系清晰，端盖与滤芯的压合结构、橡胶基座与端盖的卡接结构都做了精准还原，没有出现结构干涉问题，可用于进气系统装配模拟、产品展示渲染、改装配件选型参考等场景，建模过程中对易变形的橡胶件、褶皱滤芯的结构做了优化处理，保证模型在后续编辑、格式转换过程中不会出现破面、特征丢失等问题，同时兼顾了外观还原度与结构合理性，准确呈现了高流量空气滤清器的产品特征与功能结构。
