法兰连接式Y型管道过滤器结构设计

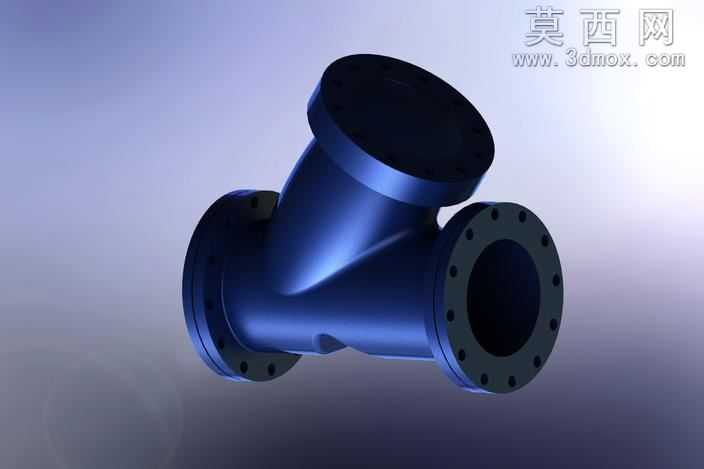

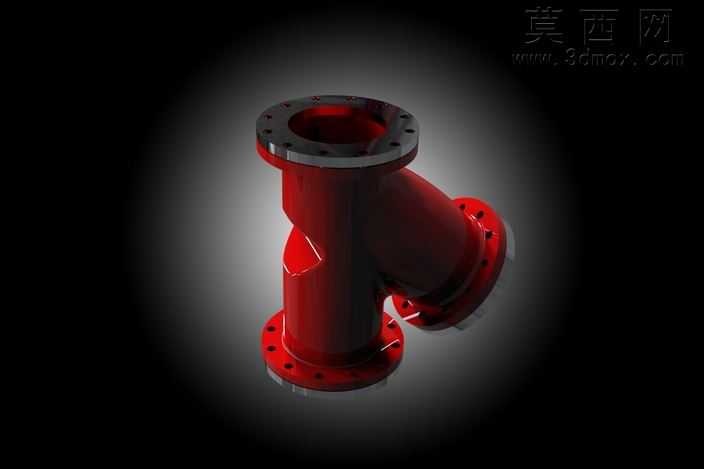

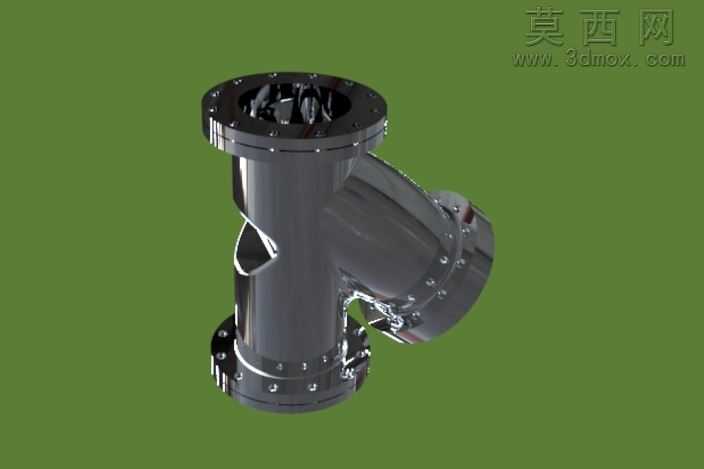

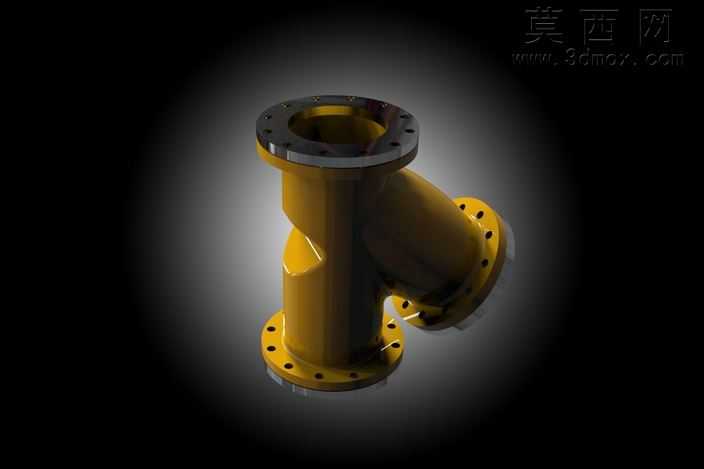

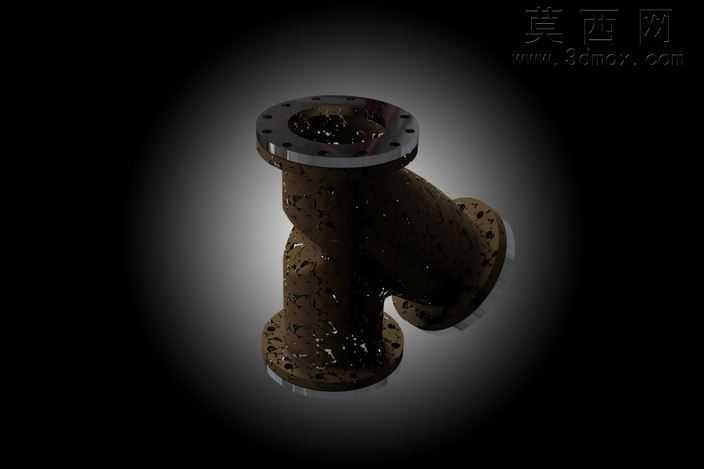

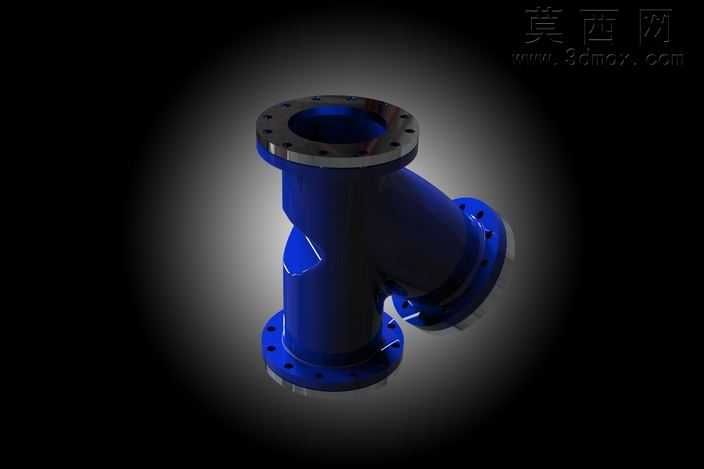

本作品为法兰连接式Y型管道过滤器的三维参数化设计模型，采用SolidWorks软件完成全参数化建模与装配设计，建模过程严格遵循管路附件设计的工程规范，对过滤器的每一处结构尺寸都做了工程化约束，确保模型可直接导出工程图用于生产加工参考。模型整体采用自顶向下的设计思路，先搭建整体管路通径、安装法兰尺寸、过滤腔倾斜角度的整体骨架，再逐一拆分创建阀体主体、法兰连接盘、过滤腔端盖、内置滤网支撑结构、紧固件安装位等独立零部件，所有零部件之间添加了符合实际装配逻辑的配合约束，不存在干涉错位问题，可直接用于装配模拟与运动验证。材质渲染阶段，阀体主体采用铸钢金属材质，调整了金属表面的粗糙度、环境反射参数与高光层级，还原了工业铸钢件经防锈处理后的哑光金属质感；法兰密封面做了精加工面的高光区分，紧固件采用镀锌亮面金属材质，内置滤网部分采用多孔金属材质表现，不同材质的视觉区分清晰，能够直观展现过滤器的材质构成与外观特征。结构设计上，该Y型过滤器采用直通式管路接口搭配倾斜式过滤腔的经典布局，进出口两端采用带螺栓孔的法兰连接结构，可适配同通径的工业管路法兰安装；倾斜设置的过滤腔与主管路呈固定夹角，既保证流体经过时的流道顺畅度，降低管路压损，也方便后期无需拆卸整体管路即可打开端盖取出滤网完成清洗维护；过滤腔与主管路的过渡位置做了圆弧导流处理，避免流体滞留形成死角；端盖与阀体之间设计了密封槽结构，可适配密封圈安装保证承压状态下的密封性能；阀体上的所有螺栓孔位置都做了沉台处理，保证紧固件安装后表面平整。建模过程中对滤网的支撑结构做了细节还原，包括内部的导流筋、滤网定位台阶都做了精细化建模，没有省略关键的工程结构，整体模型结构完整，细节丰富，既可以作为管路系统设计的选型参考模型，也可用于过滤设备的结构教学、产品展示场景使用。
