立式圆柱粉尘过滤与气闸分离设备

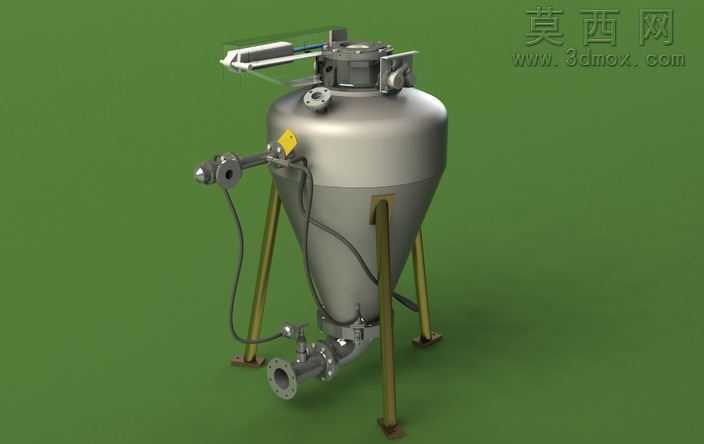

本作品为立式圆柱构型的粉尘过滤与气闸一体设备三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先以同轴圆柱基准面定位设备主体筒体，自上而下依次完成顶部封头、上筒体检修段、中部过滤仓、下部锥斗集料段、底部气闸出料机构的层级化建模，同时配套搭建环绕筒体中段的操作检修平台，平台采用型钢框架搭配防滑踏板结构，设置多根斜向支撑腿与筒体外壁、地面基准形成稳定三角受力结构，还原真实工业设备的安装支撑逻辑。建模过程中对设备细节做了精细化还原：顶部封头设置吊装吊耳与脉冲清灰接口，上筒体侧面开设快开式检修门并做密封边结构处理，中部过滤仓预留滤筒安装定位卡槽，下部锥斗做渐变缩径结构保证物料顺畅滑落，底部气闸舱采用双级锁气结构，搭配驱动端安装座与出料口法兰，所有连接部位均还原螺栓孔位、密封垫片的装配细节，无结构错面、漏件问题。材质与渲染阶段，针对不同部件匹配对应工业材质属性：筒体主体采用哑光深灰碳钢材质，调整金属粗糙度参数模拟工业设备长期使用的哑光磨砂质感，操作平台采用银灰色型钢材质搭配浅灰防滑踏板纹理，顶部封头做黄铜色金属漆面处理，底部气闸驱动部件做深绿工业漆材质，锥斗段采用半透明磨砂材质直观展示内部集料空间结构；场景搭建采用浅灰渐变地面与深灰背景，搭配三点布光方案，主光从侧上方投射突出筒体轮廓与平台结构层次，辅光补亮底部锥斗与支撑腿暗部，添加微弱环境反射提升金属材质真实感，渲染输出的效果图可清晰展示设备整体构型与各部件装配关系。设计思路围绕气力输送场景的粉尘分离需求展开，整体采用立式圆柱构型最大化利用竖向空间，减少设备占地面积，过滤段与气闸舱直连的结构可在完成含尘气流中磨料、粉尘分离的同时，通过气闸结构实现锁气卸料，避免气力输送系统风压泄漏，同时设备结构可阻挡磨料对后端金属零部件的冲刷磨损，解决气力输送场景中物料分离、设备防护的双重需求，模型结构完整可直接用于方案展示、结构校核等场景。
