电力传输系统用轴滑轮结构设计

在电力传输架空线路、户外配电设施的阀组配套结构中，这类轴滑轮组件是承担线缆转向、张紧力传导的核心小型部件，日常运维中很少被单独关注，但一旦出现卡滞、磨损过量的问题，会直接导致线缆张力失衡，严重时甚至引发弧垂超标、线间放电的故障。从结构设计逻辑来看，这个组件没有采用复杂的集成化设计，反而走了极简的实用路线：底座采用带安装孔的块状结构，直接适配阀块安装面的预留螺孔位，不需要额外设计转接支架，安装时只需要对准孔位拧紧紧固件即可，能大幅降低现场装配的工时消耗。滑轮主体通过阶梯轴与底座连接，轴与滑轮接触的位置预留了润滑脂存储槽，长期户外运行时可以存储足量润滑脂，减少风沙、雨水侵入转动副造成的磨粒磨损，延长部件的免维护周期。

从安装边界来看，整个组件的外轮廓没有突出的尖锐结构，底座的安装孔距匹配常规阀块的通用安装尺寸，不需要对原有阀块安装面做二次加工，替换旧部件时可以直接原位安装，不需要调整周边线缆的走向。滑轮的轮槽弧度经过匹配设计，刚好适配电力传输常用的钢芯铝绞线外径，线缆嵌入轮槽后不会出现侧向滑脱的问题，转动过程中轮槽与线缆的接触应力分布均匀，不会出现局部应力集中割伤线缆外层的情况。

很多设计人员在做这类配套部件时，容易过度追求轻量化把轴径做的过细，或者把底座壁厚压的太薄，实际运行中遇到极端天气线缆覆冰时，张紧力会达到正常值的3-5倍，很容易出现轴变形、底座断裂的问题。这个结构在设计时特意做了强度冗余：轴的直径选取时按照最大覆冰工况下的张力乘以1.5倍安全系数核算，底座的壁厚也预留了足够的抗弯曲余量，同时整体重量并没有增加过多，不会给阀块安装面带来额外的负载压力。转动副的间隙控制也做了针对性调整，既不会因为间隙过小在低温环境下出现卡滞，也不会因为间隙过大导致滑轮运行时出现径向跳动，保证线缆在温度变化、风力摆动时都能顺畅滑动，实时调整张力分布。

在实际应用场景里，这类轴滑轮不仅用在户外输电线路的阀块配套上，在变电站内的母线张紧结构、配电台区的引线固定结构中也能通用，只需要根据实际线缆的直径更换对应槽宽的滑轮，底座和轴的部分完全可以通用，这种模块化的设计思路能大幅减少备件的储备种类，降低运维的物料成本。不同于普通起重设备用的滑轮，电力场景用的轴滑轮不需要承担大吨位的负载，但对运行可靠性、环境耐候性的要求更高，毕竟这类部件大多安装在高空位置，后期检修更换的成本很高，所以设计时每个细节都要考虑长期户外运行的需求：比如所有外露的金属部件都做了钝化处理，避免长期雨淋出现锈蚀卡滞；轴端的固定采用防松结构，不会因为长期风振出现紧固件松脱的问题；滑轮的材质选用耐磨且自润滑性较好的材料，不需要频繁加注润滑脂也能保证顺畅转动。

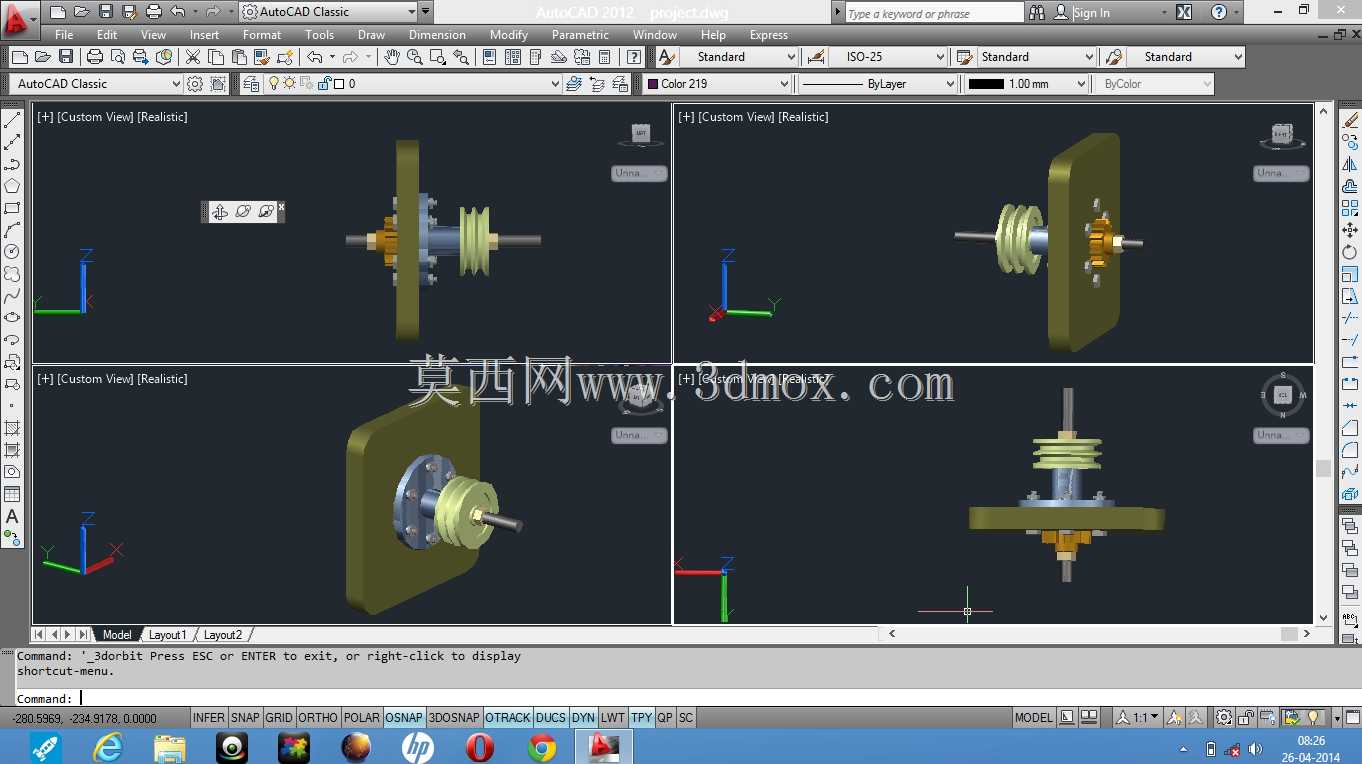

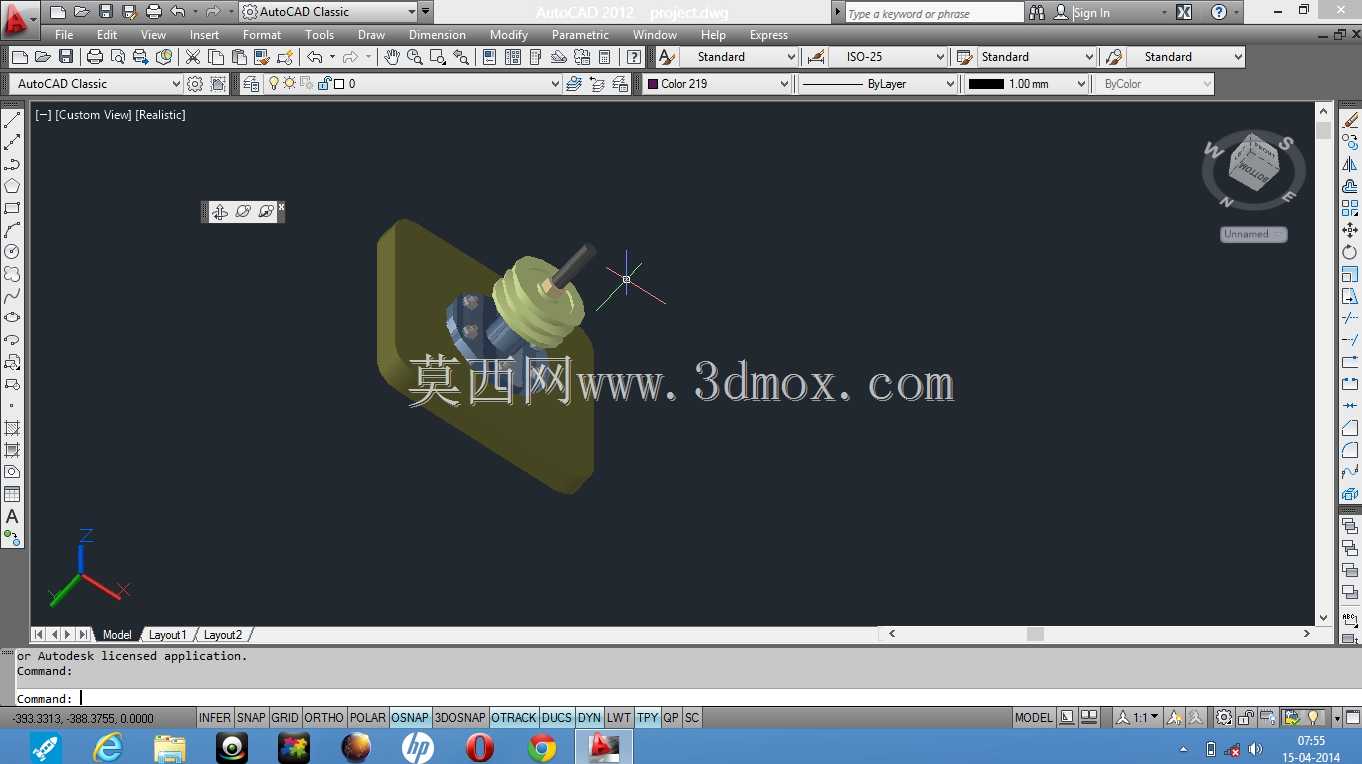

从建模逻辑来看，整个结构的装配关系非常清晰，没有过定义的配合，每个零件的特征都完全对应加工工艺要求：底座的安装孔做了倒角处理，方便安装时对准螺孔；轴的两端做了退刀槽，方便车削加工时保证尺寸精度；滑轮的轮槽表面做了圆角过渡，避免加工时出现应力集中的尖角。整个组件的装配公差选取也符合机械设计的通用标准，转动副采用间隙配合，安装面采用过渡配合，既保证装配时的顺畅度，也不会出现运行时的松动错位。很多新手在做这类小型传动部件建模时，容易忽略实际安装的操作空间，比如把紧固件的位置设计的过于靠近侧壁，导致扳手无法伸入拧螺丝，这个结构在设计时特意在每个安装孔周边预留了足够的扳手操作空间，现场安装时不需要特殊工具，用常规的开口扳手就能完成全部装配作业。
