辊道式气体喷雾输送作业设备结构

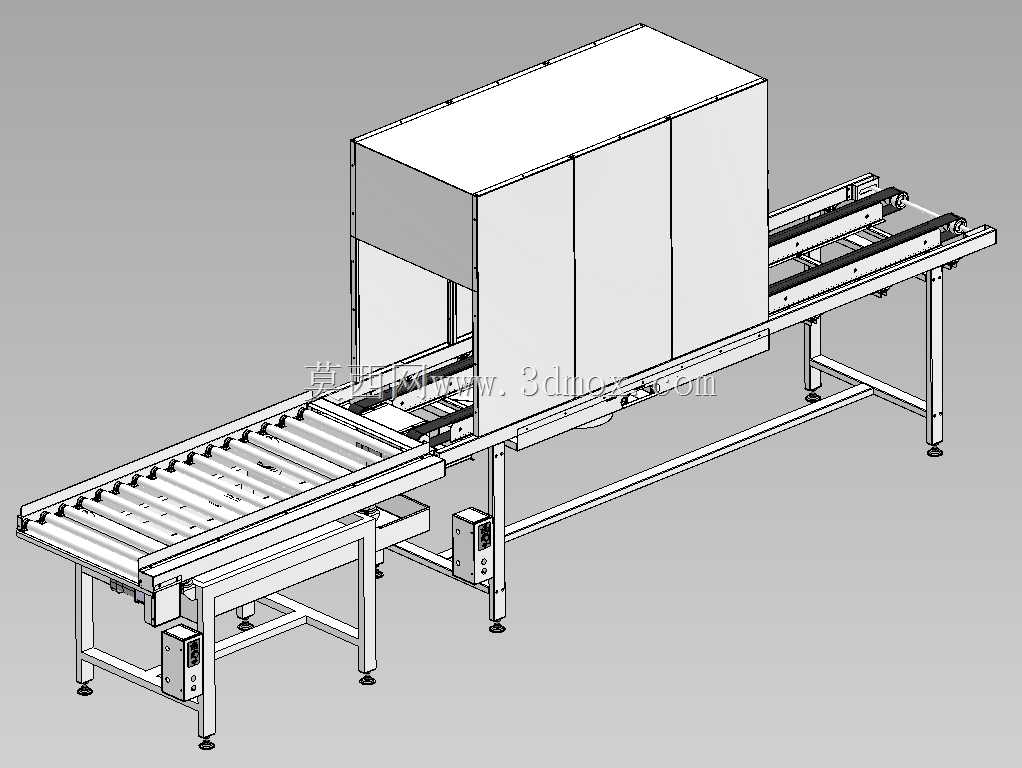

　　该设备主要面向需要在线完成表面喷雾处理的连续生产场景，常见于五金零部件表面防锈喷涂、木制品表面底漆雾化涂布、塑胶件表面活性剂均匀喷施、食品外包装表面消毒雾化喷淋等工序段，可直接对接前后段的辊道输送线，无需额外增设转料机构，适配生产节拍在3-8秒/件的连续作业产线，避免人工转料带来的节拍卡顿与喷雾剂接触风险。设备整体采用分段式辊道布局，进料段为无动力辅助辊道，长度适配单人上料的操作空间，作业人员可将待处理工件平稳放置在辊面后轻推进入喷雾腔体段，腔体段采用封闭罩壳结构，罩壳侧面设置可快拆的检修门，日常维护时无需拆卸整体罩壳即可完成内部喷嘴位置调整、残留积液清理作业，罩壳顶部预留排风接口，可对接车间废气收集管路，避免喷雾介质扩散到车间作业环境中。

　　出料段同样配置动力辊道，可将完成喷雾处理的工件直接输送到后续烘干或下料工位，辊道的驱动电机布置在机架侧下方，通过链传动带动各辊筒同步运转，传动部位设置可拆卸的防护罩，避免日常运行中杂物卷入传动链。设计过程中优先考虑了不同规格工件的适配性，辊道的辊筒间距设置为50mm，可承载底面尺寸不小于100mm*100mm的各类工装托盘或直接承载工件，单段辊道的额定承载能力为80kg/米，可满足多数中小型工件的输送需求；喷雾腔体内部的喷嘴安装支架采用长圆孔可调结构，可根据工件的高度、宽度调整喷嘴的喷射角度与安装位置，确保喷雾介质能够均匀覆盖工件的上表面与侧表面，腔体底部设置积液导流槽，可将未附着在工件上的喷雾介质汇集后导流到设备侧方的收集容器，避免积液滴落在车间地面造成污染。

　　机架整体采用工业铝型材与碳钢方管组合焊接结构，支脚配置可调式脚杯，可根据车间地面的平整度调整设备整体水平度，调整范围为±20mm，设备安装时无需预埋地脚螺栓，直接放置在硬化地面即可完成固定，进料端与出料端的辊道高度统一设置为750mm，可与车间内多数标准高度的输送线完成对接，对接时仅需调整相邻线体的脚杯高度即可保证输送面平齐。设备的电气控制箱分别布置在进料段与腔体段的侧方机架上，控制箱防护等级达到IP54，可适应喷雾作业环境下的防潮需求，控制回路设置工件检测传感器，当工件进入喷雾腔体时自动启动喷雾系统，工件离开腔体后自动切断喷雾供给，避免无工件时空喷造成的介质浪费，同时辊道的运行速度可通过变频器无级调整，可根据不同工件的喷雾工艺要求调整输送速度，匹配对应的喷雾附着量要求。

　　罩壳的内壁采用光滑板材制作，转角处做圆弧过渡处理，减少喷雾介质在内壁的附着堆积，日常清理时可直接用擦拭布顺着圆弧面清理残留介质，不存在清洁死角；辊筒表面采用镀锌处理，避免长期接触喷雾介质造成表面锈蚀，影响工件输送的平稳性，相邻辊筒之间的间隙下方设置挡液板，可将滴落的积液导流到两侧的导流槽内，不会滴落到下方的传动机构或地面。
