多工位接线式电源连接端子结构设计

项目分类:变压器/电感器 发布时间:2025-01-13 ID:898517
  • 多工位接线式电源连接端子结构设计
  • 多工位接线式电源连接端子结构设计
  • 多工位接线式电源连接端子结构设计

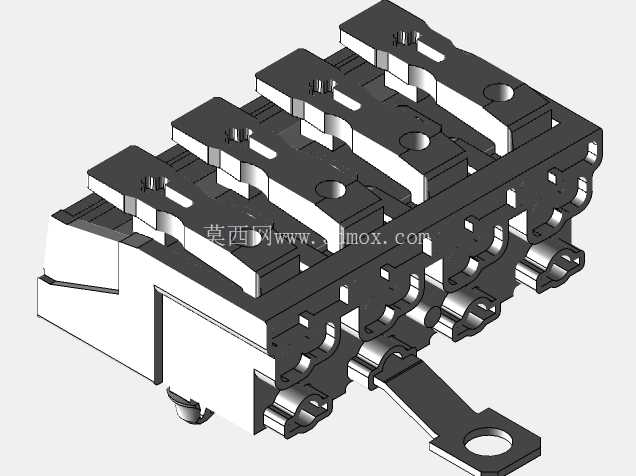

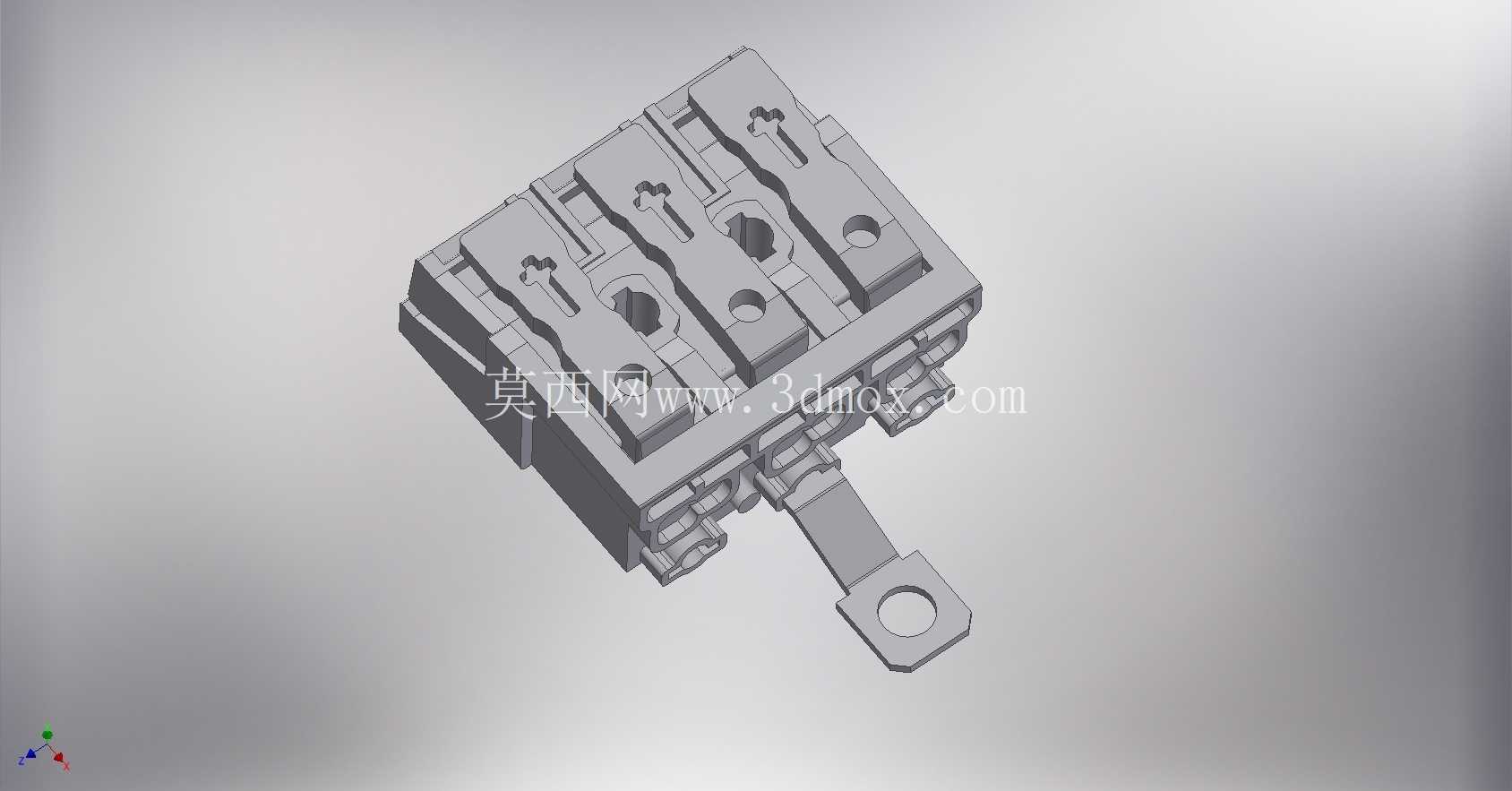

  这款多工位接线连接部件,主要应用在低压配电回路、电源变压器次级输出端的分线接驳场景,在工业控制柜、小型机电设备的电源进线模块、楼宇配电的末端分线单元中都能见到这类结构的身影,核心作用是实现多回路导线的可靠压接与电流分导,避免多股导线直接铰接带来的接触不良、绝缘失效隐患。从结构设计逻辑来看,整体采用模块化并排布局,四个独立接线工位沿基座长度方向等距排布,每个工位都设置了独立的导线压接腔与锁紧结构空间,相邻工位之间通过基座自带的隔筋形成物理绝缘隔断,即使在大电流工况下也能避免极间飞弧、短路风险。基座主体采用热固性工程塑料一体注塑成型,材料选型兼顾了绝缘性能、耐热性与结构强度,能够长期在85摄氏度的工作环境下保持结构稳定,不会因为接线端的温升出现形变、脆化问题。每个接线工位的顶部都预留了锁紧螺丝的操作空间,导线插入腔体后通过拧紧螺丝即可实现导线铜芯与内部导电片的紧密压合,导电片采用镀锡铜质冲压件,表面做了钝化处理,降低接触电阻的同时也能减缓长期使用过程中的氧化速率,减少接头发热问题。

  部件侧方延伸出带安装孔的固定支耳,安装孔的孔径适配常规M4规格的安装螺丝,支耳与基座主体为一体化结构,安装时可以通过这个支耳将整个端子排固定在设备的安装板、变压器的支架预留位上,安装边界的设计充分考虑了现有低压电气设备的通用安装尺寸,不需要额外定制安装支架就能完成适配。从实际使用的角度出发,这种多工位一体的接线结构相比单个独立接线柱,能够大幅减少柜内的安装空间占用,并排排布的接线位也方便施工人员进行回路整理与接线操作,每个工位的导线插入深度都做了限位设计,避免导线插入过深触碰到相邻工位的导电部件,也能防止导线插入不到位导致压接面积不足、载流能力下降的问题。

  基座底部做了防滑定位筋,在安装到金属安装板上时能够增加与安装面的摩擦力,减少设备运行过程中震动带来的固定螺丝松动问题。在结构细节上,每个压接腔的入口都做了倒角导向设计,施工时导线不需要刻意对准就能顺利插入腔体,降低现场接线的操作难度;锁紧螺丝的头部做了防滑槽设计,即使使用普通螺丝刀也能施加足够的锁紧力矩,不会出现打滑脱力的情况。考虑到电源类设备的使用场景,整个部件的外露导电部分都被基座的绝缘结构完全包裹,只有接线操作孔与导线插入孔预留,日常运维过程中即使误触也不会发生触电风险,绝缘壁厚经过测算能够满足AC2500V的耐压测试要求,符合低压电气部件的安全规范。

  这类接线端子在电源变压器配套使用时,通常直接固定在变压器的输出端支架上,将变压器次级的多组输出导线通过端子排分接到不同的负载回路,既方便后期的回路检修与拆改,也能让变压器出线端的布线更加规整,避免多股导线直接缠绕在变压器接线柱上导致的接线柱受力过大、导线绝缘层破损问题。在建模过程中,每个工位的导电片与基座的配合间隙都按照工程实际的装配公差做了预留,既不会因为间隙过大导致导电片在腔体内晃动,也不会因为间隙过小导致装配时出现卡滞、基座被撑裂的问题;固定支耳的厚度经过强度校核,能够承受接线过程中施加的外力,不会在拧紧安装螺丝时出现支耳断裂的情况。整个结构没有多余的冗余设计,所有的结构特征都服务于接线可靠性、安装便捷性与使用安全性这几个核心需求,没有为了外观效果增加不必要的曲面与装饰结构,完全符合工业电气部件的设计逻辑,能够直接用于同类接线端子的结构参考、配电设备的布线布局模拟以及变压器配套部件的选型校核。
