FSA兼容51T3毫米自行车齿盘结构设计

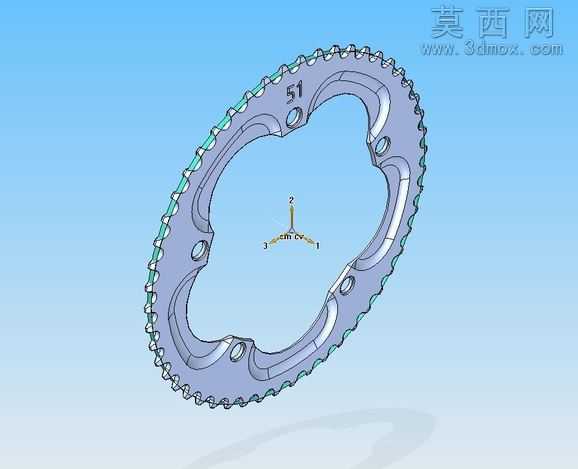

本作品为适配FSA规格的51齿3毫米厚度自行车齿盘三维模型，建模过程严格遵循自行车传动系统的实际装配尺寸要求，采用参数化建模方式完成整体结构搭建。建模阶段首先绘制齿盘的外轮廓齿形基准曲线，依据链轮啮合标准计算每个齿的齿距、齿高、齿廓圆弧参数，保证齿形与自行车链条的啮合精度，避免传动过程中出现跳齿、卡链问题。随后构建齿盘的主体盘体结构，针对盘体上的四个安装定位孔，严格匹配FSA规格曲柄的安装孔位间距与孔径尺寸，确保安装时的同轴度与定位精度，孔位周边做了加厚补强设计，提升安装位置的结构强度，避免长期受力出现孔位开裂变形。盘体非啮合区域采用了轻量化镂空结构设计，在保证整体结构刚性的前提下尽可能去除冗余材料，降低齿盘自身重量，适配运动自行车的轻量化需求，镂空区域的过渡位置全部做了圆角顺滑处理，避免应力集中导致的盘体断裂风险。齿盘的外缘齿部做了厚度方向的倒角处理，模拟实际零件的加工倒角，既可以提升链条啮合时的导入顺畅度，也能去除锐边提升装配安全性。材质渲染阶段，齿盘主体采用高强度铝合金材质表现，还原金属零件的哑光金属质感，齿部啮合区域做了轻微的表面质感区分，模拟实际使用中与链条接触的磨损质感，整体渲染效果清晰展现齿盘的结构细节与装配特征。设计过程中充分考虑了齿盘的实际使用场景，针对骑行过程中齿盘承受的交变载荷，对盘体的壁厚分布做了优化，受力较大的安装孔周边、齿根位置都做了结构加强，非受力区域则做减重处理，实现强度与重量的平衡，模型完整还原了该款齿盘的所有结构特征，可用于自行车传动系统的装配验证、结构优化参考以及相关配件的适配设计。
