Easy-open专业柔光箱支撑系统结构设计

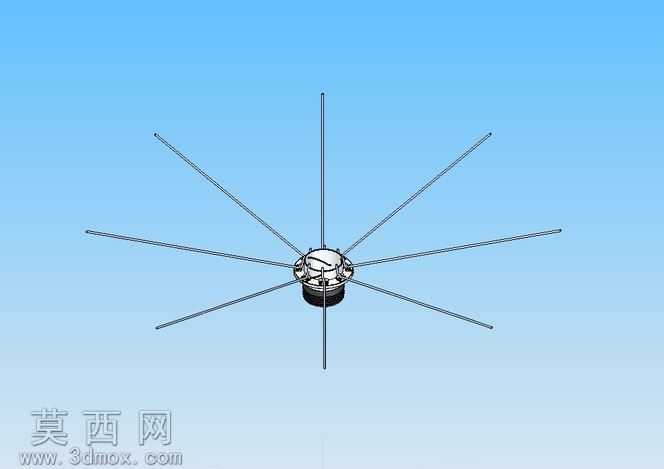

本作品为Easy-open专业柔光箱系统的核心支撑结构三维模型，整体采用中心放射式布局设计，建模阶段依托三维参数化设计软件完成全结构的精准搭建，首先对中心枢纽基座进行特征建模，通过拉伸、旋转、阵列等基础特征命令构建基座的分层卡接结构，预留出八根支撑辐杆的安装定位槽与锁紧卡位，确保每根辐杆的安装角度均匀分布，相邻辐杆夹角为45度，形成正八边形的放射支撑轮廓，匹配常规八角柔光箱的布面支撑需求。建模过程中对辐杆与中心基座的连接转轴结构做了精细化处理，还原了快开结构的铰接限位特征，每根辐杆可绕转轴完成开合动作，限位结构能够在辐杆展开至工作角度时自动锁止，无需额外紧固件即可完成支撑形态的固定，契合Easy-open快开的设计定位，同时也还原了收拢状态下辐杆可平行贴合的收纳结构，大幅缩小收纳体积。材质渲染阶段，针对不同部件做了差异化材质赋予，中心基座部分采用哑光工程塑料材质，调整材质的粗糙度与漫反射参数，还原硬质塑胶的磨砂质感，表面的卡位凸起做了细微的倒角处理，避免锐边结构的应力集中问题；支撑辐杆采用轻质铝合金材质，添加轻微的金属反射与拉丝纹理，还原金属杆件的轻量化高强度特质，辐杆的末端做了圆头处理，避免安装柔光布时出现勾丝、划破布面的问题。结构设计上充分考虑了柔光箱的实际使用场景，中心基座底部预留了标准灯架接口结构，可适配常规影室灯、外拍灯的支撑连接，整体受力经过结构校验，八根辐杆展开后形成的支撑面受力均匀，能够承受柔光布、柔光布内层柔光材料以及外层格栅的整体重量，不会出现辐杆弯折、基座变形的问题。设计思路围绕专业摄影场景的快装快拆需求展开，摒弃了传统柔光箱需要逐根插接支撑杆的繁琐安装流程，通过中心铰接的放射式结构实现一键展开、快速收拢的使用体验，建模过程中对所有活动部件做了干涉检查，确保开合过程中各部件之间无碰撞、无卡滞，转动阻尼适中，既能够在展开后保持稳定的支撑形态，也能够在收纳时顺畅收拢，整体模型结构完整，细节还原度高，可用于柔光箱产品的结构验证、开模参考以及产品展示渲染使用。
