适配禧玛诺SRAM花鼓的21齿自行车后方链轮

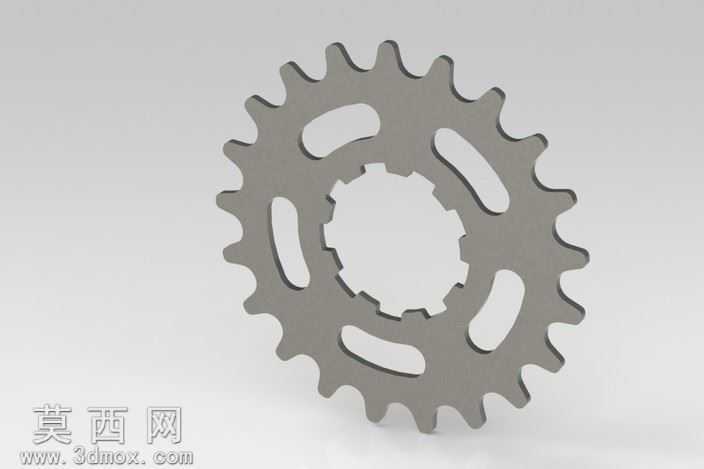

本模型为适配禧玛诺与SRAM规格freehub花鼓的21齿后方自行车链轮，采用SolidWorks完成全参数化三维建模，建模过程严格遵循自行车传动系统的工程设计规范，还原了2毫米厚度钢板冲压成型链轮的完整结构特征。建模初期先以链轮节距、齿形角、滚子直径为核心参数，通过方程式驱动齿廓曲线生成，精准匹配对应规格自行车链条的啮合尺寸，保证齿形与链条滚子的贴合度，避免传动过程中出现跳齿、卡滞问题。中心花键结构完全参照标准花鼓塔基的卡槽尺寸绘制，每一处卡槽的角度、深度、倒角都经过尺寸校验，确保安装时可与塔基精准嵌合，传递踩踏扭矩时受力均匀。链轮本体上的五个镂空减重槽，在建模时通过对称阵列完成，槽体边缘做了对应冲压工艺的圆角过渡处理，既还原了钢制链轮冲压加工的工艺特征，也通过镂空结构在保证结构强度的前提下降低零件自重，提升自行车传动系统的轻量化表现。材质设置上选用冷轧钢材的材质属性，还原金属哑光质感，渲染时模拟了钢板冲压后的细微表面纹理，呈现真实的金属零件视觉效果。设计过程中充分考虑了链轮的实际使用场景，齿尖部分做了微小的倒角处理，既符合实际零件的加工工艺，也能避免安装使用过程中齿尖划伤，同时优化了链条啮合时的导入角度，提升传动顺滑度。整体模型的每一处尺寸都经过工程合理性校验，可用于自行车传动系统的结构验证、装配模拟，也可作为相关零件加工生产的三维参考，完整还原了量产钢制自行车后链轮的结构细节与设计逻辑，兼顾了结构强度、装配适配性与轻量化设计需求。
