弹性卡紧式金属软管夹箍三维设计

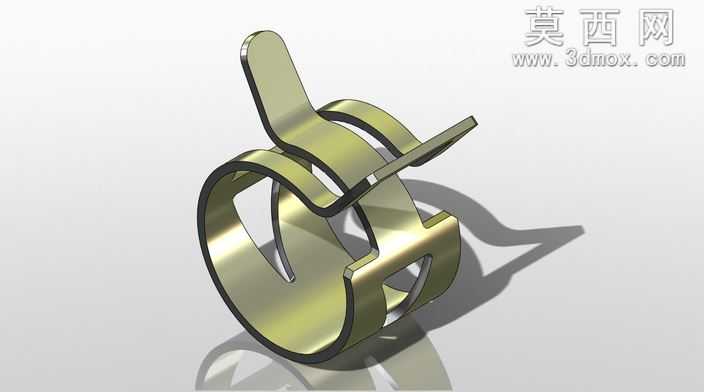

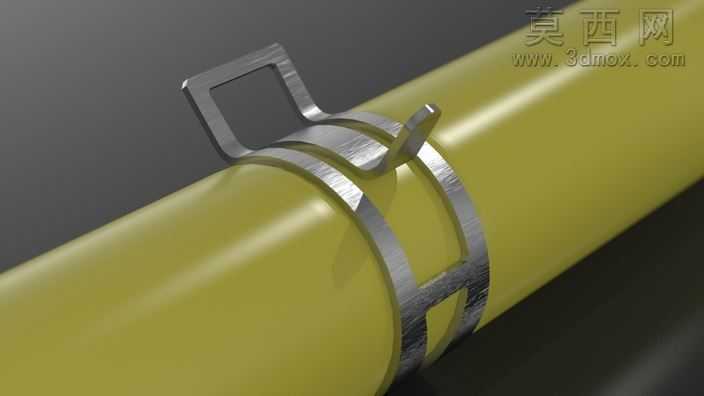

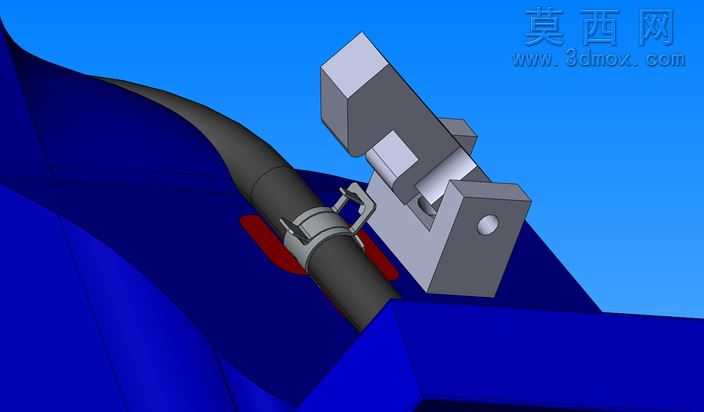

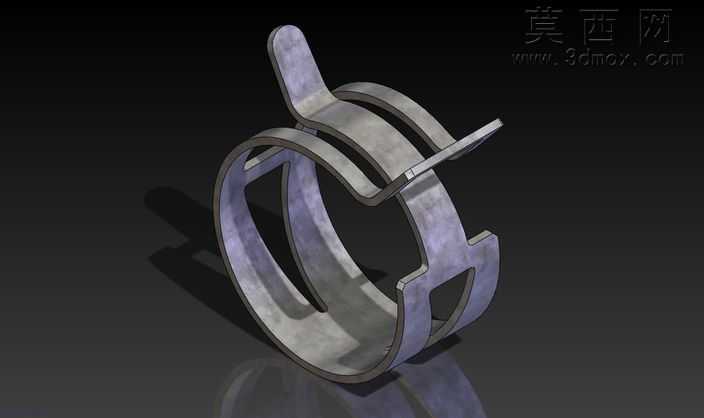

本作品为弹性卡紧式金属软管夹箍的三维设计成果，建模阶段依托参数化设计逻辑完成全结构构建，首先对夹箍的环形抱紧主体进行草绘轮廓绘制，精准控制钢带的弯折曲率、开口间隙尺寸，确保环形结构在自然状态下的内径与适配软管外径形成合理过盈量，为抱紧功能提供基础结构支撑。针对夹箍的卡紧锁止结构，建模时单独拆分出翘起的操作拨片、锁止卡扣的卡位结构，对钢带的双层叠合区域做了贴合面的公差处理，保证拨片按压时可带动环形主体产生弹性形变扩大内径，松开后卡扣可精准卡入对应卡位实现锁止，全程通过装配约束验证各部件的运动行程，避免出现结构干涉问题。材质与渲染阶段，针对该夹箍的弹簧钢材质特性，调整金属材质的粗糙度参数模拟钢带冲压后的哑光金属质感，对边缘的冲压圆角做了细微的倒角光影处理，还原五金冲压件的真实加工质感；场景搭建时采用深色反光地面，通过三点布光突出夹箍的环形结构层次与金属表面的细微纹理，阴影参数调整为软阴影，增强模型的立体感与真实感。结构设计上充分考虑实际使用需求，环形主体上开设的定位缺口可适配管路安装时的定位凸点，避免夹箍安装后出现转动移位；拨片的长度与翘起角度经过反复参数调整，保证徒手操作时拥有足够的施力力矩，无需专用工具即可完成快速装拆；钢带的厚度参数结合弹性形变需求设定，确保反复开合后仍能保持足够的抱紧力，不会出现金属疲劳导致的松脱问题。整体设计从实际管路紧固的使用场景出发，每一处结构尺寸都经过装配验证，既还原了实物夹箍的功能特性，也通过精细化建模与渲染呈现出产品的工业质感，可用于管路系统装配演示、五金产品展示等场景。
