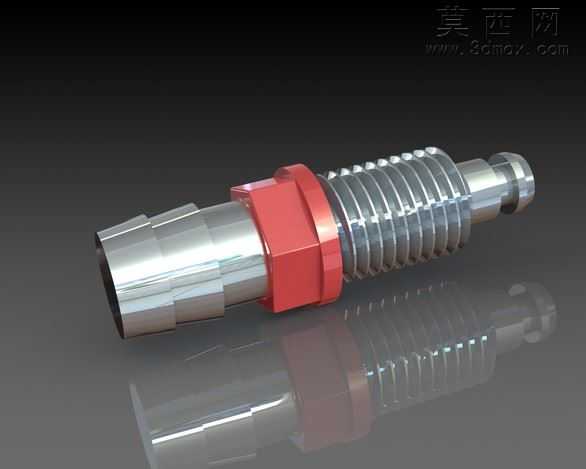

沃尔沃S60S80V70XC70散热器放油塞结构模型

本模型为适配沃尔沃S60、S80、V70、XC70 01-09年款车型的散热器放油塞三维建模作品，建模过程严格参照原厂配件的实物尺寸与装配要求完成，整体采用1:1等比例还原，可直接用于汽车维修教学、配件开发、虚拟装配仿真等场景。建模阶段首先梳理放油塞的功能结构逻辑：该零件作为散热器油路的密封启闭部件，需要兼顾螺纹密封可靠性、操作便捷性与长期使用的结构强度，因此首先绘制主体回转轴线，通过旋转特征构建零件的基础回转体轮廓，依次完成顶端操作头、中部密封螺纹段、六角拧动卡位、末端插接导向段的基础形态搭建。针对中部的外螺纹结构，采用螺旋线扫描切除的方式完成标准牙型建模，严格匹配汽车散热器油路的通用螺纹规格，保证螺纹的牙距、牙型角符合装配公差要求，避免虚拟装配中出现干涉或密封失效的模拟偏差。顶端的操作头采用带限位凸台的柱形结构，建模时对凸台边缘做了微小圆角过渡处理，还原实物加工过程中的倒角工艺，避免锐边应力集中的结构缺陷；中部的六角卡位结构严格按照标准紧固件的对边尺寸建模，保证与通用扳手的尺寸匹配性，六角与主体衔接处做了退刀槽结构的还原，还原实际机加工过程中的退刀工艺，同时避免螺纹装配时出现卡位干涉。末端的插接导向段采用锥面过渡设计，建模时通过放样特征完成锥面与柱体的顺滑衔接，表面做光滑度处理，还原实物装配时的导向插入功能，降低装配难度。材质渲染阶段，针对放油塞的金属材质属性，赋予哑光金属材质，调整材质的粗糙度、反光度参数，还原钢制机加工零件的表面质感，对螺纹牙面、六角卡位的棱边做细微的光影处理，突出结构的层次感与加工细节。整体模型完成后经过干涉检查，各段结构衔接顺滑无破面，特征树逻辑清晰，可编辑性强，能够完整还原该放油塞的全部结构细节，既可以用于汽车冷却系统、润滑系统的教学演示，也可作为配件逆向开发、维修方案模拟的基础三维数据参考，帮助使用者清晰理解该零件的装配逻辑与功能设计思路。
