铜制散热端板精密结构三维设计

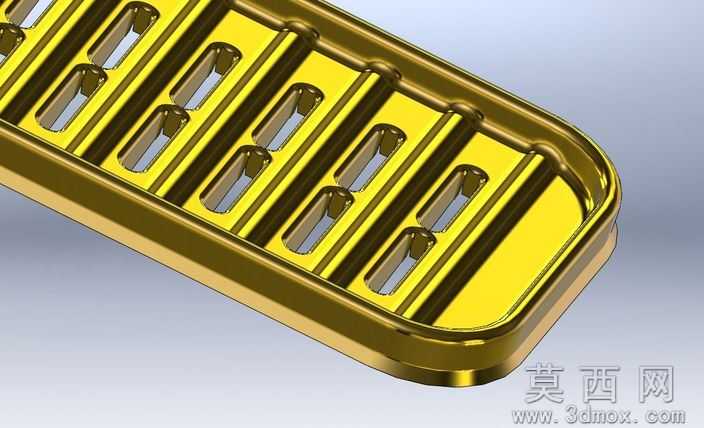

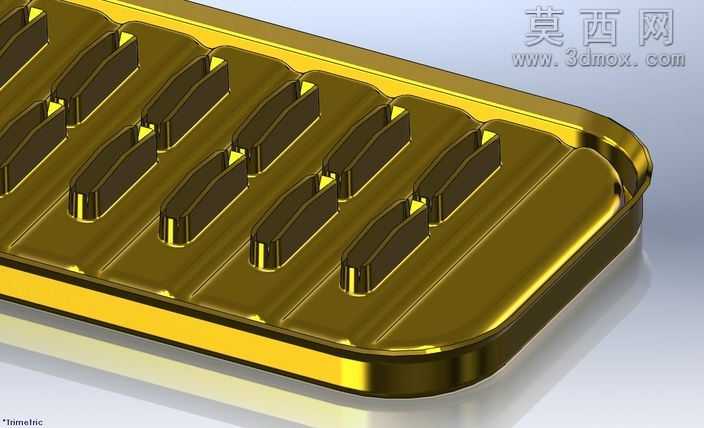

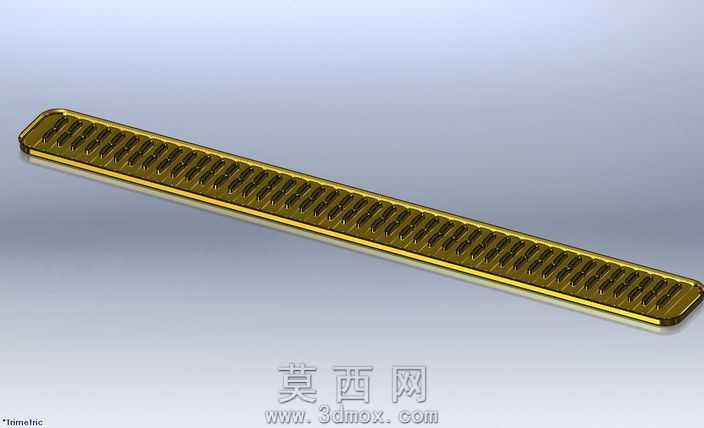

本作品为铜制散热端板的三维设计成果，建模阶段依托参数化三维设计逻辑完成全流程构建，首先以长条状矩形基体作为基础特征，通过拉伸凸台命令生成端板的主体轮廓，精准控制整体长宽厚比例，匹配铜铜散热器的装配适配尺寸需求。针对端板表面的密集散热槽结构，采用线性阵列结合草图切除的方式完成建模：先绘制单个散热槽的截面轮廓，通过拉伸切除生成单槽特征，再严格按照等间距参数完成整排槽体的阵列排布，确保每一处槽体的尺寸、间距完全一致，保障散热接触面积的均匀性。端板边缘做了精细化的圆角过渡处理，避免尖锐棱角带来的装配划伤风险，同时提升构件的结构应力表现，减少边角处的应力集中问题。材质设置阶段选用高纯度黄铜材质参数，调整金属材质的反射率、粗糙度与色泽参数，还原铜材特有的暖金色金属质感，渲染阶段采用柔和的环境光搭配定向主光源，突出铜材表面的金属光泽与槽体结构的明暗层次，清晰展现每一处槽道的深度与排布细节。结构设计上充分考虑散热端板的功能属性，密集的槽体结构可有效增大与空气的接触面积，提升热交换效率，长条状的整体形态可完美适配对应规格的铜铜散热器装配需求，基体厚度经过参数化校核，既保证构件自身的结构强度，避免安装使用过程中发生形变，又控制整体重量符合轻量化装配要求。建模过程中对每一处特征的参数都做了关联约束，方便后续根据不同散热器的规格调整尺寸参数，实现同类型构件的快速改型设计，整体模型特征树逻辑清晰，无冗余特征，几何拓扑完整，可直接用于后续的工程图导出、装配模拟以及加工工艺参考。
