法兰式非天然橡胶减震缓冲构件

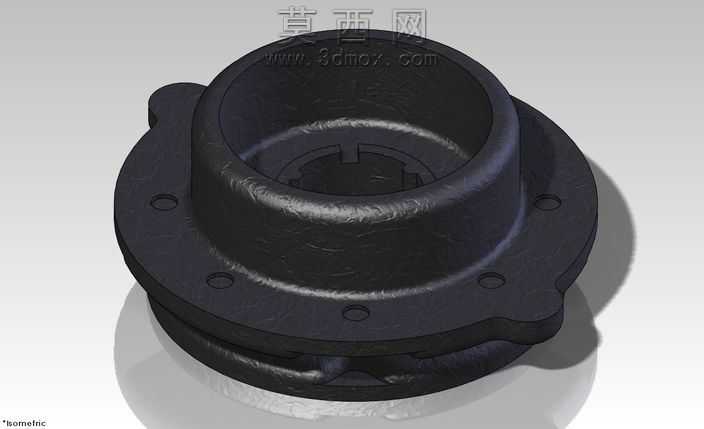

该三维模型采用SolidWorks完成参数化建模，整体为法兰式橡胶减震结构，建模阶段首先绘制底部带定位凸耳的法兰盘草图，精准排布六个安装通孔的位置，保证孔位间距符合通用安装尺寸规范，随后通过拉伸凸台生成法兰基座，再绘制上部套筒的截面轮廓，采用旋转凸台命令生成中空的套筒主体，套筒内壁设置有定位卡槽结构，用于和对接部件实现卡接限位，避免工作过程中出现相对窜动。建模过程中对法兰与套筒衔接处做了圆角过渡处理，既符合橡胶制品的成型工艺特性，也能减少应力集中提升部件使用寿命。材质渲染阶段选用非天然橡胶材质球，调整材质的粗糙度、漫反射参数还原橡胶表面的哑光质感，同时添加细微的表面纹理模拟真实橡胶制品的表面肌理，渲染时采用柔和的侧上方打光，清晰呈现部件的轮廓层次与结构细节，阴影参数调整为软阴影，增强模型的立体感与真实感。结构设计上，底部法兰盘的三个定位凸耳可实现安装时的快速对位，六个均匀分布的安装孔可通过螺栓实现稳固固定，上部中空套筒可容纳对接的轴类或柱状部件，内壁的卡槽可传递扭矩同时起到缓冲作用，整体结构利用橡胶的高弹性特性，可有效吸收震动、缓冲冲击，降低设备运行过程中的震动传递与噪音产生。设计思路围绕工业场景中的减震需求展开，兼顾安装便捷性与使用可靠性，结构简洁无冗余特征，符合橡胶减震件的量产成型要求，可直接应用于机电设备、传动机构等需要减震缓冲的安装部位，有效提升设备运行的稳定性与部件使用寿命。
