带滚花边开槽内螺纹环形量规

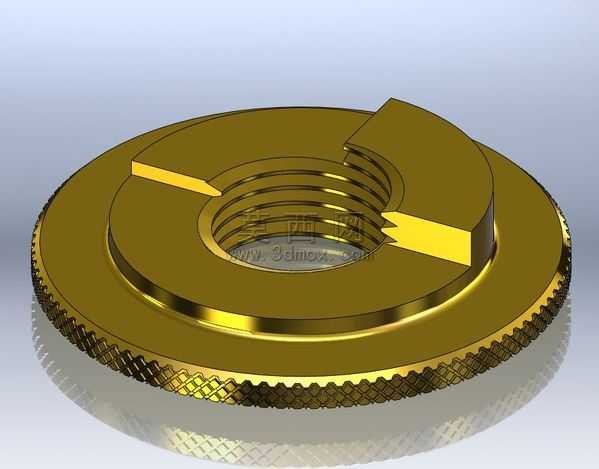

本作品为环形螺纹量规的三维建模成果，采用SolidWorks 2011完成全参数化建模与渲染输出。建模阶段首先以旋转凸台命令构建环形基体的基础轮廓，精准控制内孔螺纹段的内径、中径、外径尺寸公差，确保内螺纹牙型符合标准量规的检测精度要求，牙型角、螺距参数严格参照通用螺纹检具的规范设定，保证模型可直接用于后续的工程出图与数控加工参考。针对量规外圆的滚花结构，采用圆周阵列配合扫描切除的方式完成建模，先绘制单个滚花齿的截面轮廓，沿外圆母线方向扫描切除出单齿结构后，以环形基体的中心轴为阵列轴，按照滚花齿的标准间距完成整周阵列，还原出真实滚花的防滑纹理，齿形的深度、间距均符合五金量具的握持防滑设计要求。量规本体上的两处开槽结构，采用拉伸切除命令完成，精准控制开槽的宽度、深度与位置，还原可调式环规的开口调节结构特征，开槽处的断面做了微小倒角处理，避免锐边结构带来的应力集中问题，同时符合实际产品的加工工艺要求。材质与渲染阶段，为模型赋予了镀金黄铜材质，调整材质的金属度、粗糙度参数，还原五金量具表面的金属光泽与细腻质感，添加环境反射效果让滚花纹理的明暗层次更清晰，开槽处的断面通过调整材质反光度突出结构边界，内螺纹部分通过光影设置凸显牙型的连续规整结构，最终渲染图清晰呈现出量规的整体结构、细节纹理与金属质感。设计思路上围绕工业用螺纹环规的实际功能展开，既保证了各结构尺寸的合理性，也还原了产品的外观细节，可作为量具类产品建模参考、机械教学演示素材使用。
