手动螺旋起重千斤顶三维结构设计

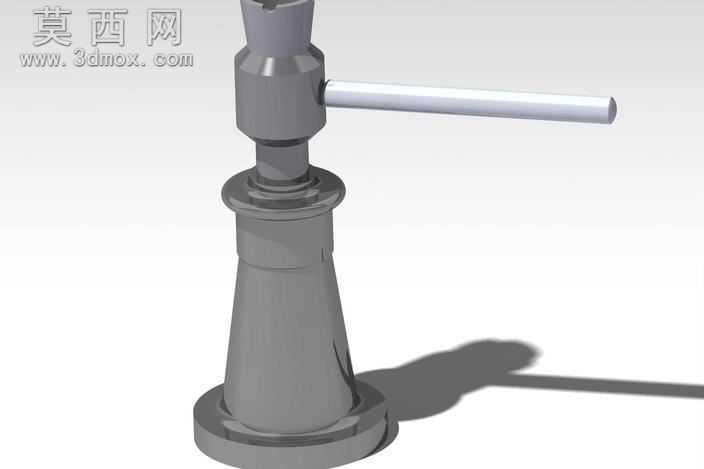

本作品为手动螺旋千斤顶的三维参数化建模成果，建模过程严格遵循机械设计规范，先完成整体结构的尺寸链推导，确定各部件的配合公差与装配关系，再通过三维建模软件逐零件构建特征：首先绘制底座的回转体轮廓，通过旋转凸台命令生成带稳定支撑底盘的锥形底座结构，对底座与螺杆配合的内螺纹孔进行精确螺纹特征建模，保证螺纹牙型、螺距与传动螺杆完全匹配；其次构建传动螺杆零件，采用梯形螺纹特征设计，兼顾传动效率与轴向承载能力，螺杆顶端设计有与顶帽配合的定位轴段，保证顶升过程中顶帽不会随螺杆转动发生偏移；随后完成摇把、顶帽、锁紧套等附属零件的建模，摇把采用长杆式结构设计，通过过盈配合与螺杆上部的传动套连接，传动套与螺杆采用键连接传递扭矩，保证手动施加扭矩时不会发生打滑。材质与渲染阶段，为所有金属部件赋予哑光合金钢材质，调整材质的粗糙度、金属度参数模拟真实机加工金属表面质感，添加环境光遮蔽效果突出零件间的装配缝隙与结构层次，通过三点布光方案渲染出清晰的产品展示图，清晰呈现各部件的轮廓与装配关系。结构设计上采用纯机械螺旋传动结构，无液压元器件，依靠螺纹副的自锁特性保证顶升后的载荷不会自行回落，锥形底座设计扩大了支撑接触面积，降低顶升作业时的倾覆风险，摇把的力臂长度经过力学计算，保证单人手动操作即可输出足够的顶升力，整体结构无复杂易损部件，维护成本低，适用于无动力源场景下的小吨位重物顶升作业。设计思路围绕手动起重作业的实际需求展开，在保证结构强度、承载能力的前提下尽可能简化零件数量，所有配合面均设计合理的装配倒角，避免装配过程中发生卡滞，各活动部件预留合适的活动间隙，保证摇把转动顺畅、螺杆升降无卡顿，同时对所有受力部位进行结构加强，避免长期承载发生塑性变形，整体模型装配完成后经过干涉检查，确认无零件干涉问题，可直接用于工程参考、结构演示或进一步的有限元力学仿真分析。
