阀门阀块配套C型操作手柄结构设计

　　在工业流体控制回路的阀组集成布局中，这类C型弯折结构的操作手柄，是配套阀块做手动调节动作的核心执行接触件，日常多应用在液压阀组、气路控制阀岛、小型工艺管路截止阀的手动操作工位，区别于直柄式操作件的受力特性，这种弯折构型能在有限安装空间内规避周边管路、接头的干涉，给操作人员留出足够的手指施力空间，避免操作时剐蹭相邻阀件或管路接头。从实际使用场景来看，这类手柄常安装在设备操作侧的阀组安装面，不需要额外伸出过长的操作力臂，就能通过两端的铰接安装孔与阀块的阀芯驱动端形成稳定连接，操作时握持弯折形成的平直段施力，能将手部的扭转力平稳传递到阀芯转轴上，不会因为力臂角度问题出现操作打滑、施力方向偏移的情况。

　　设计这类手柄时，首先要考虑的是安装边界的适配性：两端的铰接孔位需要与阀块上的阀芯驱动轴、定位销轴的孔距完全匹配，弯折段的内弯半径要避开阀块本体的突出轮廓，保证手柄在0-90度的常规开关行程内，不会和阀块的安装面、相邻的管路接头产生运动干涉，同时弯折段的平直握持部分要做等截面设计，保证手部握持时的受力均匀，不会因为局部截面突变出现应力集中，长期反复操作后出现结构变形。

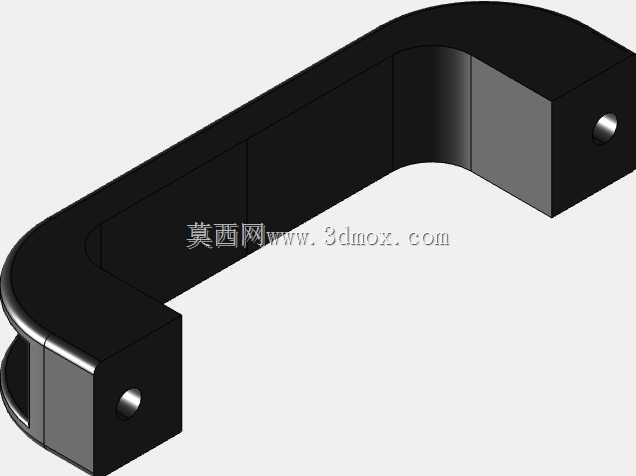

　　从结构特性来看，整体采用等厚度的实体弯折构型，两端的安装凸台做了局部加厚处理，铰接孔位置预留了足够的销轴配合长度，能承受操作时的径向扭转力，不会因为频繁扳动出现孔位磨损、旷量变大的问题；外轮廓的所有棱边都做了小圆角过渡，避免操作时划伤手部，表面做哑光硬质处理，长期接触手上的汗液、车间内的油污也不会出现锈蚀、表层脱落的情况。在尺寸匹配上，这类手柄的整体弯折跨度需要适配对应规格阀块的安装面宽度，两端安装孔的中心距要严格匹配阀芯转轴与定位轴的设计间距，握持段的截面宽度要符合成年人手部的握持尺寸，既不会过窄导致局部压强过大操作硌手，也不会过宽占用过多阀组周边的安装空间，影响其他阀件的布局。

　　实际选型适配时，这类手柄不需要额外做结构修改，只要安装孔位、孔距与阀块的驱动端匹配，就能直接安装使用，操作时的力臂长度经过优化，只需要施加常规的手部握力就能完成阀芯的开关、调节动作，不需要借助额外的加力杆，适合在设备调试、日常工况切换时做频繁的手动操作，同时C型的弯折结构能让手柄在非操作状态下贴合阀块的侧面轮廓，不会向外突出过多，避免车间内人员走动、物料搬运时误碰手柄导致阀组误动作，提升管路系统的操作安全性。在建模逻辑上，这类零件优先通过草图绘制整体的弯折轮廓，拉伸生成基础实体后，对两端的安装凸台做局部特征加厚，再通过切除特征生成两端的铰接安装孔，最后对所有棱边做圆角过渡处理，保证模型的特征结构与实际加工工艺完全匹配，后续导出工程图时可以直接用于机加工生产，不需要额外做特征修正。
