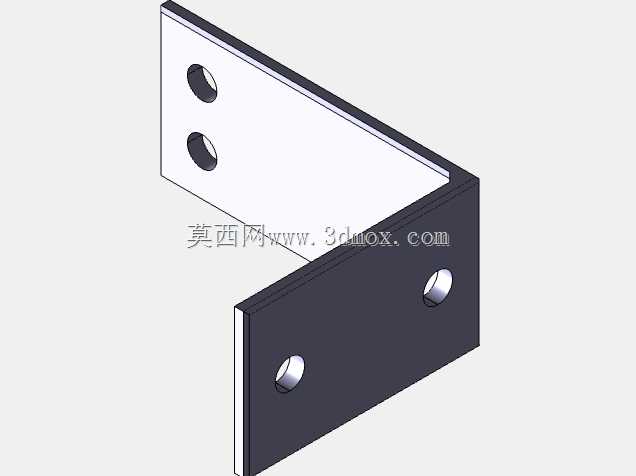

直角L型带安装孔金属支撑固定支架

　　在工业现场的阀组安装、小型仪器仪表挂装、生产线旁工装辅具固定场景里，这类L型直角支撑件是出镜率极高的基础结构件，它不需要承担大吨位的重载载荷，核心作用是在两个垂直安装面之间建立刚性连接，把被支撑件的静载荷、运行时的小幅振动载荷平稳传递到墙面、设备机架或者型材框架上，避免被支撑件出现悬臂下垂、长期运行移位的问题。从结构设计逻辑来看，这款支架采用等厚板材弯折成型的工艺路线，两个互相垂直的支撑臂分别对应两个安装基准面，没有多余的减重槽或者异形结构，就是为了在批量加工时能直接用钣金冲压、折弯工序一次成型，不需要额外的铣削、焊接工序，加工成本低，成型后的形位公差也更容易控制，两个安装面的垂直度公差可以控制在0.1mm以内，完全能满足常规工业安装的精度要求。

　　两个支撑臂上的安装孔做了差异化设计，其中一个臂上开了两个同规格的圆形通孔，孔位沿臂长方向对称排布，这个面是用来贴紧墙面或者固定机架面的，双孔设计可以避免支架安装后绕单孔轴线转动，安装时先在这个面穿入紧固件完成预固定，调整好支架的水平或者垂直位置后再完全锁紧紧固件，能大幅降低现场安装的调整难度。另一个支撑臂上同样开了两个同规格的安装孔，孔位排布避开了折弯处的应力集中区，这个面是用来承载被固定的阀块、小型仪表或者管线支架的，孔边做了轻微的倒角处理，既可以去除钣金冲压后的毛刺避免划伤安装人员，也能让紧固件的头部更好地贴紧支架表面，不会因为孔边的飞边导致紧固件锁附时出现偏斜、锁不紧的问题。

　　从安装边界来看，这款支架的折弯内圆角做了适配板材厚度的设计，不会因为折弯半径过小导致弯折处出现裂纹，也不会因为半径过大导致两个安装面贴紧基准时出现缝隙，安装时不需要额外在支架和基准面之间加垫片调整间隙，只要基准面的平面度在常规工业安装要求范围内，就能实现完全贴合。在实际选型使用时，这类支架的承载能力和板材厚度、安装孔的边距直接相关，这款支架的孔边到板材边缘的距离预留了足够的安全余量，即使使用对应规格的紧固件按标准扭矩锁附，也不会出现孔边开裂、板材变形的问题。

　　在阀组安装场景里，它可以把小型阀块固定在设备侧壁上，避免阀块直接接在管路上长期受管路振动影响出现接口泄漏；在仪器仪表安装场景里，它可以作为壁挂安装的转接件，把仪表固定在墙面或者操作架旁，方便操作人员观察读数；在小型工装搭建场景里，多个这类支架配合使用，还可以快速搭建成小型的物料放置架、传感器安装架，不需要复杂的焊接工序，拆装调整都很方便。设计这类支架的时候，不需要做复杂的力学仿真计算，只要按照常规钣金设计的规范，控制好折弯半径、孔边距、两个安装面的垂直度这几个核心参数，就能满足绝大多数常规工况的使用要求，同时加工难度低、通用性强，是工业安装领域里实用性极强的基础连接件。
