杠杆枢纽机械传动连接构件

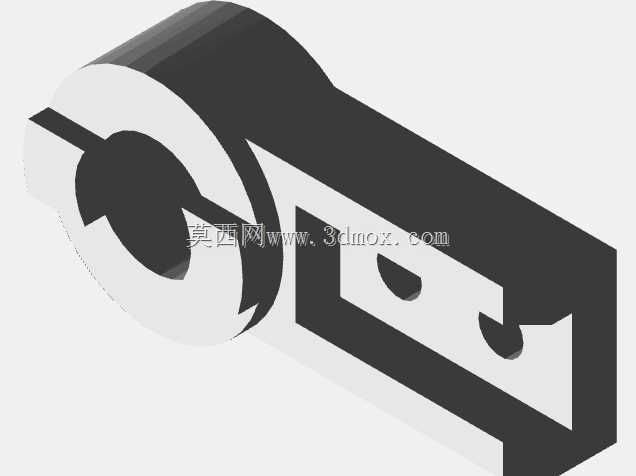

　　在工业传动与执行机构的设计场景中，这类杠杆枢纽构件常作为力传递与运动转换的核心连接部件，广泛适配于阀门启闭机构、仪器仪表调节装置、轻工机械的连杆传动组等需要实现摆动与直线运动转换的工位。从实际装配逻辑来看，该构件一端的开式环形夹持结构，主要用于与配套的回转轴、阀杆类圆柱部件实现抱紧式连接，开口处的预留间隙可实现装配时的快速卡入，配合侧面的锁紧孔位安装紧固件后，能够消除环形结构与轴件的配合间隙，保证动力传递过程中无空行程，避免长期往复摆动带来的配合面磨损松动。

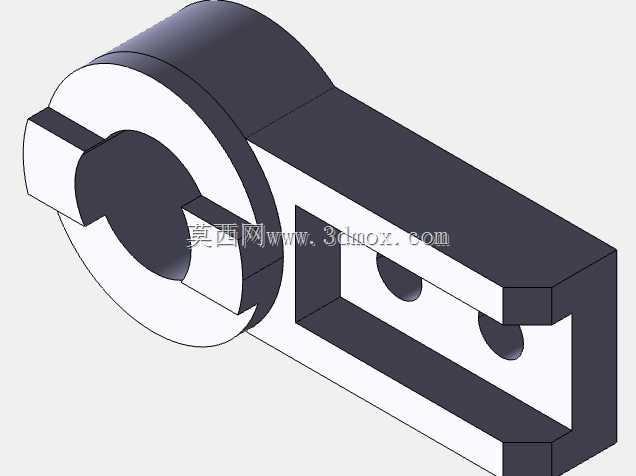

　　构件延伸出的框型臂体结构，并非简单的受力延伸段，臂体上开设的两个同轴通孔，是用于连接外部连杆、推杆或者执行元件的铰接点位，两个孔位的中心距经过严格的力臂计算，能够在输入力固定的情况下，匹配预设的输出力矩与摆动行程，适配不同工况下的启闭力需求。从设计思路层面拆解，该构件的环形夹持端与臂体采用一体化结构设计，避免了分体式装配带来的累积误差，同时减少了装配工序与紧固件数量，提升了构件整体的刚性与抗疲劳性能。环形结构的内孔表面设计有足够的配合接触面积，能够在抱紧轴件时均匀分布夹紧力，避免局部应力集中造成轴件表面压伤或者构件自身开裂。

　　臂体采用框型镂空结构，在保证整体抗弯、抗扭强度的前提下，尽可能降低构件自身重量，减少往复摆动过程中的惯性冲击，对于高频动作的执行机构而言，这种轻量化设计能够有效降低驱动端的负载损耗，提升机构的响应速度。在安装边界方面，该构件的环形端外径、臂体长度与宽度尺寸均经过适配性设计，安装时需要保证环形内孔与配套轴件的同轴度偏差在允许范围内，两个铰接孔的轴线需要与回转轴轴线保持平行，避免装配后出现卡滞、偏磨的问题。构件的厚度方向尺寸预留了足够的安装空间，相邻铰接部件的转动间隙需要控制在合理区间，既不能间隙过大造成传动冲击，也不能间隙过小导致转动卡涩。

　　在实际工况应用中，这类构件需要承受周期性的交变载荷，因此结构设计时在环形结构与臂体的衔接位置做了圆弧过渡处理，避免直角衔接带来的应力集中问题，有效提升构件的疲劳寿命，适配长期往复摆动的工作场景。从功能实现角度看，该构件能够将输入的摆动动作通过臂体的铰接点传递至下游执行部件，或者将外部推杆的直线运动转换为轴件的回转动作，在阀门类产品中，这类构件常作为阀杆与执行器之间的传动桥，精准控制阀芯的启闭角度与行程；在仪器仪表的调节机构中，它能够实现微小位移的传递与放大，保证调节精度。建模过程中，所有配合面的尺寸公差、形位公差都需要结合实际装配需求设定，环形内孔的圆柱度、铰接孔的位置度都是影响最终装配性能的关键参数，臂体的壁厚设计需要结合材料的力学性能计算，保证在额定载荷下不会出现塑性变形。
