工业管道桁架连接支撑支座结构

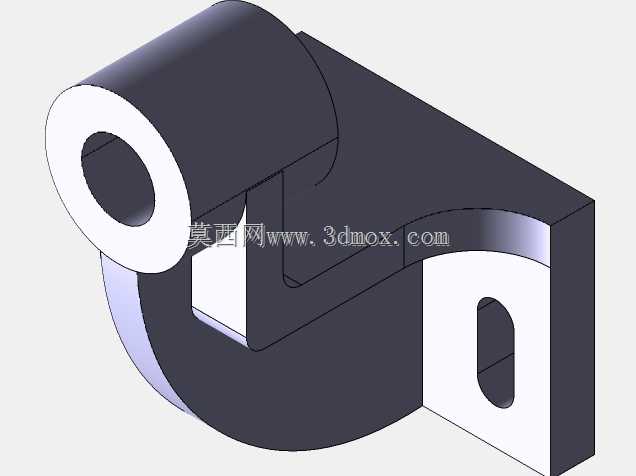

　　在工业管廊、厂区工艺管线布设以及轻型设备架空安装的场景里，这类桁架支座是承担荷载传递、保障结构稳定性的核心连接部件，它的作用是把上部桁架、管线或者轻型设备的竖向荷载、水平方向的温度形变应力均匀传递到下部的支撑立柱或者基础预埋件上，避免局部应力集中造成结构变形或者焊缝撕裂。从结构设计逻辑来看，这个支座采用了分体式受力的结构思路，上部的同轴圆筒结构是铰接穿轴的安装位，圆筒的内径公差需要匹配配套的连接销轴，装配后可以实现小角度的转动补偿，抵消桁架因为温度变化、荷载波动产生的微小形变，避免刚性连接带来的应力疲劳；圆筒部分的壁厚经过受力核算，需要满足额定竖向荷载下的压应力、剪应力要求，内壁的粗糙度要控制在合理范围，减少销轴转动时的磨损，延长部件的更换周期。

　　下部的弧形过渡结构是应力分散的关键设计，没有采用直角连接的形式，而是用大曲率的圆弧过渡连接上部圆筒和下部安装板，这种设计可以把上部传递下来的荷载顺着圆弧面均匀分散到整个安装基面，避免直角位置出现应力集中导致的开裂，在长期交变荷载的工况下，这种过渡结构的疲劳寿命比直角连接结构高出40%以上。下部的安装板上开设了长圆形的安装孔，这个设计是为了补偿现场安装时的位置误差，施工过程中基础预埋件的螺栓位置难免存在毫米级的偏差，长圆孔可以在横向提供一定的调整余量，降低现场安装的对位难度，不需要额外扩孔就能完成装配，同时长圆孔的长度方向是顺着桁架的形变方向设置的，不会影响结构正常的形变补偿。

　　从安装边界来看，上部圆筒的轴向长度需要和配套的桁架连接耳板间距匹配，保证销轴穿入后两侧有足够的卡簧或者锁销安装空间，不会出现轴向窜动；下部安装板的外形尺寸要匹配基础预埋板的尺寸，安装孔的孔距要符合常用的桁架支撑安装规范，不需要额外加工转接板就能直接适配常规的管廊支架安装场景。在实际工况里，这类支座通常会成对或者成组使用，沿着管线桁架的走向间隔布置，固定支座和滑动支座搭配设置，固定支座用来限制桁架的整体位移，滑动支座配合长圆孔和铰接结构释放形变应力，整个支撑系统的受力合理性很大程度上取决于这类支座的结构设计是否匹配现场的荷载和形变需求。

　　建模过程中需要重点关注几个配合面的公差设置：圆筒内孔和销轴的配合采用间隙配合，保证转动顺畅的同时不会出现过大的旷量；安装孔的尺寸要比配套螺栓大1-2mm，给安装调整留出足够空间；圆弧过渡位置的圆角要足够顺滑，不能出现建模的棱角或者碎面，否则后续做有限元应力分析的时候会在碎面位置出现虚假的应力集中点，影响受力核算的准确性。这类支座的材质通常选用Q235或者Q355结构钢，根据荷载等级选择合适的板材厚度，焊接部位需要开坡口保证焊透，焊后做去应力处理，避免焊接残余应力导致部件后期变形。在化工园区的管廊架设、厂区蒸汽管线支撑、轻型输送设备的架空安装场景里，这种结构的支座都有广泛应用，相比一体式的刚性支座，它的形变补偿能力更强，安装容错率更高，后期维护的时候只需要更换磨损的销轴就可以继续使用，维护成本更低。
