开槽圆柱头螺钉精密机械连接结构设计

在各类机械装配场景中，紧固件的选型与结构合理性直接决定整机的连接可靠性与装配维护效率，开槽圆柱头螺钉作为最基础的螺纹连接件之一，广泛覆盖从民用五金到工业设备、汽车零部件、仪器仪表的各类紧固需求。这类螺钉的头部采用圆柱结构，顶部开设一字型驱动槽，相比沉头螺钉，圆柱头的头部承载面更大，拧紧时能够对被连接件施加更均匀的压紧力，不会出现沉头螺钉因锥面配合误差导致的装配偏斜问题，尤其适合被连接件表面为平面、不需要螺钉头部沉入工件内部的安装场景。

从实际应用场景来看，这类螺钉常被用于仪器仪表的外壳拼接、阀门组件的端盖紧固、汽车内部非承力结构的薄板连接、法兰盘的辅助定位紧固等场景，在装配空间有限、无法使用外六角扳手进行大扭矩拧紧的位置，一字槽的驱动结构只需要配套普通一字螺丝刀即可完成装拆，对操作工具的适配性极强，即使在野外维护、工具配备不全的场景下，也能快速完成装拆操作。

设计这类螺钉的三维结构时，首先要明确螺纹段的参数边界，普通粗牙螺纹的牙型角严格遵循60度通用标准，螺纹大径、中径、小径的公差带需要匹配常用内螺纹的配合精度，避免出现螺纹配合过紧导致的拧入困难，或是配合过松导致的连接间隙、预紧力不足问题。螺杆部分的长度需要根据实际被连接件的总厚度进行匹配，预留足够的螺纹啮合长度，通常螺纹拧入深度要达到螺纹大径的1到1.5倍，才能保证足够的连接强度，避免受载后螺纹滑牙失效。

头部结构设计是这类螺钉的设计重点，圆柱头的外径要比螺纹大径大出足够的尺寸，头部下端面与螺杆轴线的垂直度需要严格控制，否则拧紧后头部端面会出现偏斜，导致压紧力分布不均，长期受振动载荷时容易出现松动。顶部的一字开槽宽度、深度需要匹配标准一字螺丝刀的刀头尺寸，槽的两侧面要保持平行，槽底与槽侧面的过渡处设置微小圆角，避免热处理时出现应力集中导致的头部开裂，同时也能减少螺丝刀头工作时的应力磨损。头部与螺杆衔接的位置要设置退刀槽结构，避免螺纹加工到头部端面时出现不完整牙型，同时也能保证螺钉拧紧时头部端面能够完全贴合被连接件表面，不会因为螺纹末端的余牙导致装配间隙。

从安装边界来看，这类螺钉的装配空间只需要预留出螺丝刀的操作空间即可，圆柱头的外径决定了安装孔周边的沉台或避让空间尺寸，设计时需要注意头部的高度尺寸，避免装配后头部突出过高影响周边零部件的运动轨迹。在有防松需求的场景下，还可以配合弹簧垫圈、平垫圈使用，平垫圈可以增大头部与被连接件的接触面积，降低接触面的压应力，避免较软的被连接件表面被压伤，弹簧垫圈则可以在振动工况下提供持续的预紧弹力，降低螺纹副松动的概率。

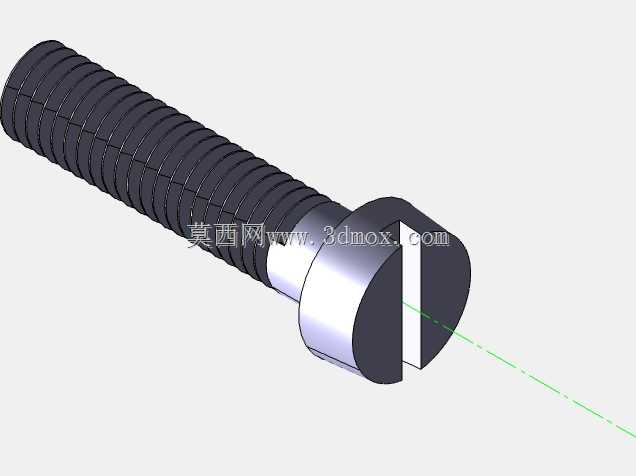

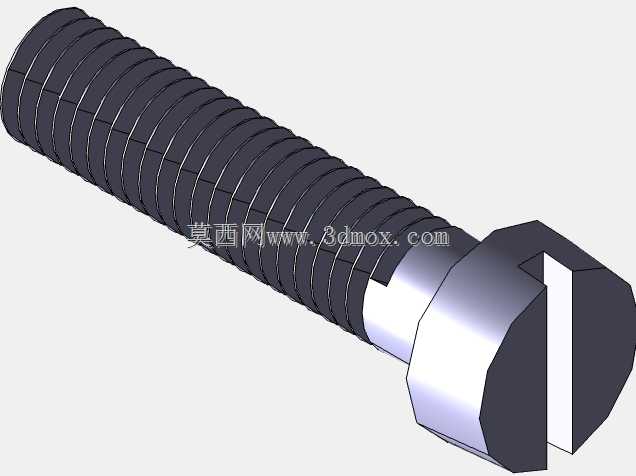

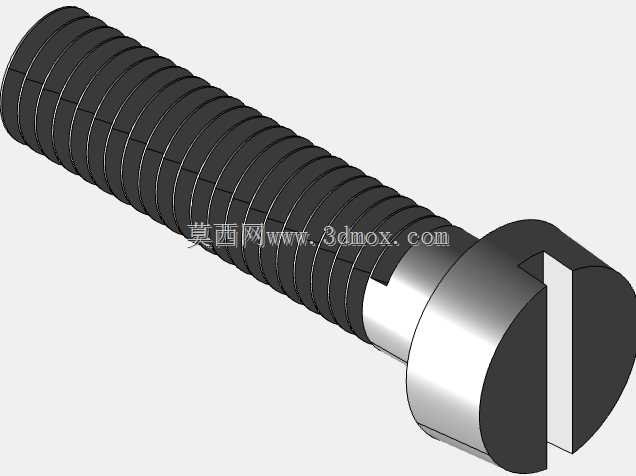

建模过程中，螺纹部分的建模需要兼顾工程实用性与模型精度，不需要完全还原每一圈螺纹的微小加工刀痕，只需要保证牙型轮廓、螺距、螺纹长度的参数准确，能够在装配模拟时正确呈现啮合关系即可。头部的开槽结构要保证槽的对称度，避免出现槽位偏斜导致的螺丝刀对中困难，所有棱边位置都要按照实际加工工艺设置微小的倒角或圆角，还原真实零件的加工特征，避免模型出现尖锐的直角棱边，与实际生产的零件特征不符。

这类螺钉虽然属于标准紧固件，但在不同的应用场景下，对其性能等级、表面处理的要求存在明显差异，用于户外阀门、法兰连接的螺钉需要做防锈表面处理，用于汽车内部结构的螺钉需要达到对应的强度等级，三维建模时准确还原其结构尺寸，能够为后续的装配干涉检查、工程图导出、BOM清单统计提供准确的基础数据，避免在实际装配时出现螺钉长度不匹配、头部与周边零件干涉、工具操作空间不足等工程问题。
