行星齿轮传动组件结构设计方案

项目分类:齿轮 发布时间:2026-07-29 ID:1204494
  • 行星齿轮传动组件结构设计方案
  • 行星齿轮传动组件结构设计方案
  • 行星齿轮传动组件结构设计方案
  • 行星齿轮传动组件结构设计方案
  • 行星齿轮传动组件结构设计方案

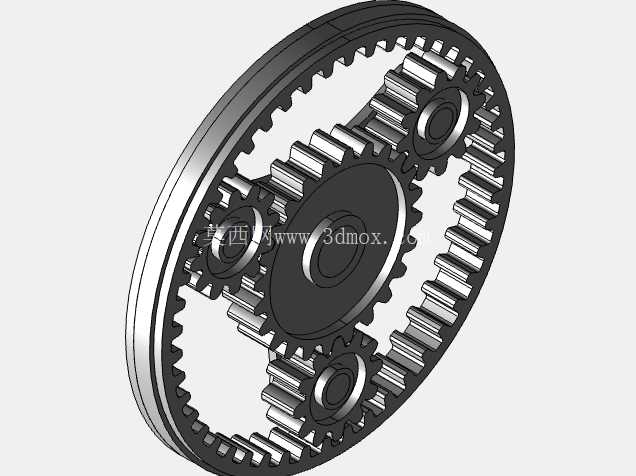

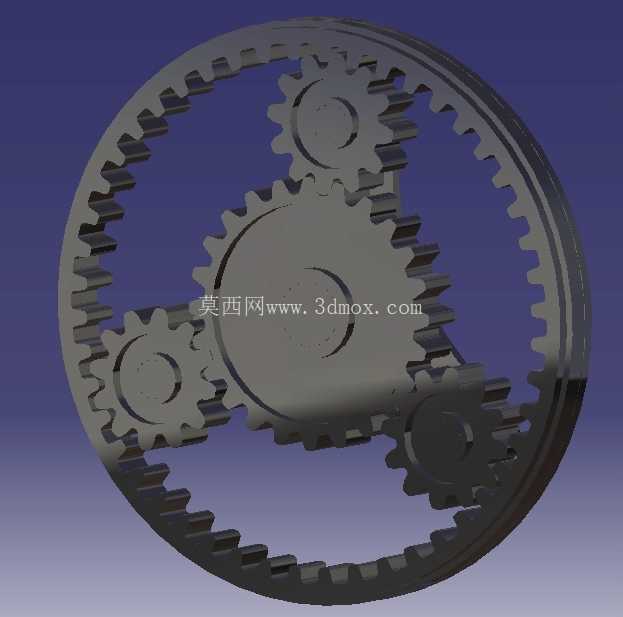

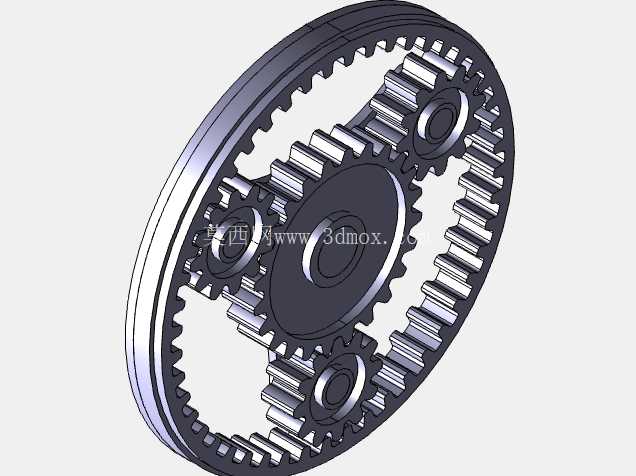

在重载传动场景的结构选型阶段,行星齿轮组件始终是小空间大传动比需求下的核心方案,这套结构的设计逻辑完全围绕同轴动力分流的核心优势展开,从安装边界来看,整套组件采用内齿圈作为固定承载外壳,所有传动部件均嵌套在内齿圈的内腔空间中,输入端与太阳轮同轴对接,输出端可根据实际需求选择行星架输出或者内齿圈输出的形式,整体径向尺寸完全由内齿圈的分度圆直径决定,轴向尺寸则根据行星轮的数量、啮合宽度做适配调整,不会出现额外的外凸结构,完全适配安装空间受限的传动工位。

从实际应用场景来看,这类行星齿轮结构广泛覆盖风电增速箱、新能源汽车驱动桥、工业伺服减速机、工程机械回转机构等多个领域,不同场景下的设计侧重各有不同:风电场景下会适当提升行星轮的啮合重合度,降低交变载荷下的齿面冲击;汽车驱动场景下会优化行星架的动平衡精度,适配高转速下的平稳运行要求;工业伺服场景下会严格控制齿侧间隙,满足高精度传动的定位需求。这套结构的核心功能特性在于功率分流,多组行星轮同时参与啮合,单齿承受的载荷远低于定轴传动结构,相同承载能力下整体体积可比定轴齿轮传动缩小40%以上,传动效率可稳定保持在97%以上,同时同轴输入输出的布局形式,可大幅简化配套设备的整体传动链布局,减少额外的传动轴、支撑轴承等配套零件的使用。

设计过程中首先要确定的是传动比匹配关系,根据输入端转速、输出端需求扭矩选定太阳轮、行星轮、内齿圈的齿数配比,需要严格满足邻接条件、同心条件、安装条件三个核心装配约束,避免出现行星轮安装干涉、中心距不匹配、轮齿无法均匀装配的问题。齿形参数选择上,采用渐开线圆柱直齿结构,加工难度低,装配调整方便,齿向根据载荷大小做适当的修形处理,补偿安装误差与受载变形带来的偏载问题,齿面硬度根据额定载荷做匹配,重载场景下采用渗碳淬火处理,轻载伺服场景可采用调质处理兼顾加工成本与使用寿命。

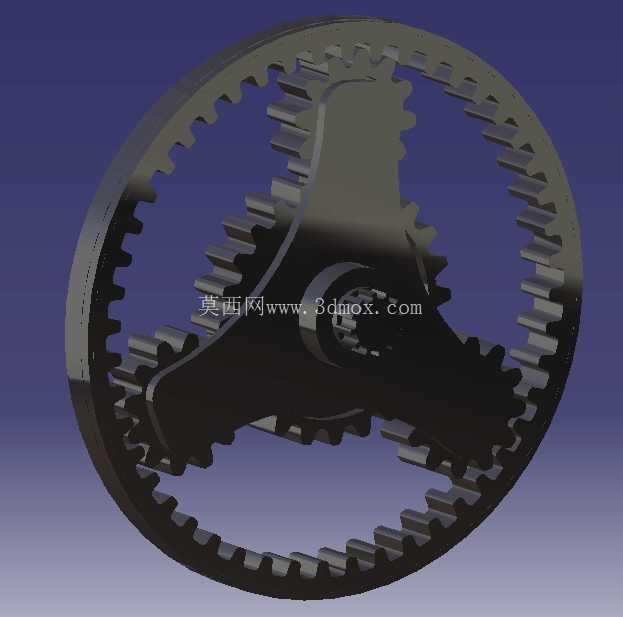

行星架的结构设计采用双侧板一体式结构,行星轮轴与侧板采用过盈配合加定位销的固定形式,避免高载荷下行星轮轴出现窜动,行星轮内部集成滚针轴承,减少行星轮自转过程中的摩擦损耗,轴承两侧设置密封挡圈,防止润滑脂泄漏同时阻挡外部粉尘进入啮合区域。内齿圈的外侧设计有定位止口与安装法兰,可直接与设备壳体对接固定,法兰上的安装孔位置根据配套设备的接口尺寸做适配,不需要额外设计转接法兰,降低整体装配复杂度。

实际装配过程中需要先将行星轮与轴承、行星轮轴组装为行星轮组件,再将太阳轮装入行星架中心位置,依次将多组行星轮与太阳轮啮合后整体推入内齿圈,最后安装两侧的端盖与输入输出轴密封件,整套结构没有复杂的异形零件,所有零部件均可采用常规机加工工艺完成,加工成本可控,后期维护过程中可单独更换磨损的轮齿或者轴承部件,不需要整体更换整套传动组件,大幅降低设备全生命周期的维护成本。在润滑设计上,采用脂润滑形式,装配时在啮合区域与轴承位置填充足量的极压润滑脂,可满足长期免维护运行的需求,高转速场景下可在壳体上预留注油孔,定期补充润滑脂即可,不需要设计复杂的油路循环系统。
