零件组装式通勤自行车结构设计

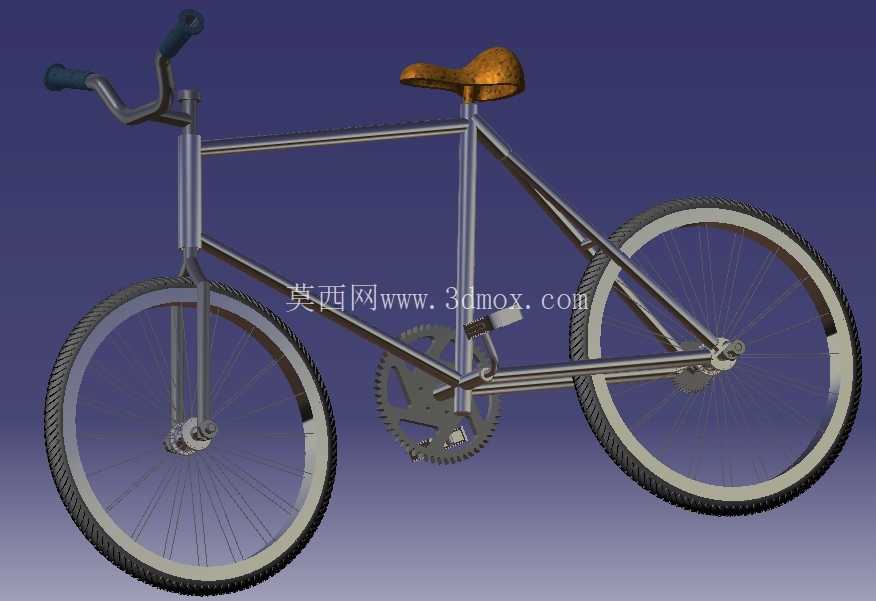

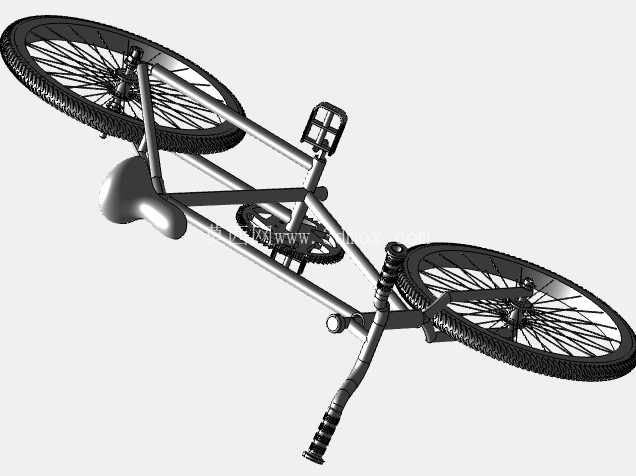

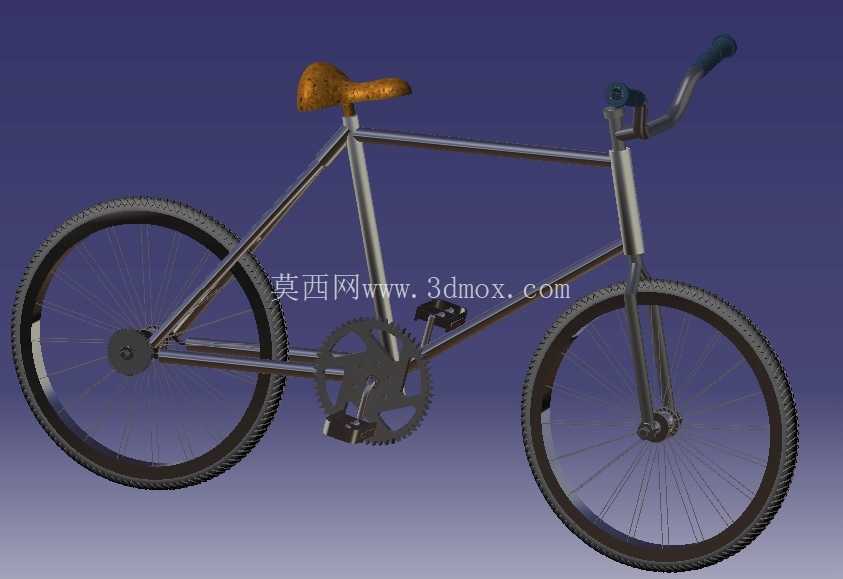

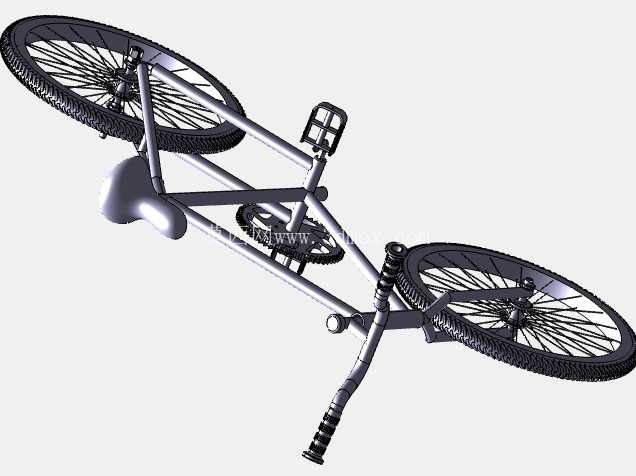

日常通勤场景下的代步自行车，核心需求集中在结构可靠性、骑行传动效率与维护便捷性三个维度，这套组装式自行车的三维结构设计，完全围绕实际使用中的受力特性与装配逻辑搭建，没有做过度的概念化简化，每一处连接结构都对应实际量产车型的装配要求。先从车架部分说起，作为整车的受力核心，车架采用经典的菱形三角布局，上管、下管、座管、后下叉、后上叉的管径与壁厚匹配日常通勤的载荷要求，可承受120kg以内的整车载荷，包含骑行者体重与随车携带的物品重量，立管与头管的角度设置兼顾了直行稳定性与转向灵活性，头管倾角设置为72度左右，既不会出现高速骑行时的车头抖动问题，也能保证低速挪车时转向不费力。座管与车架立管的配合采用标准的圆柱面过盈配合加锁紧箍结构，安装边界预留了150mm的上下调节行程，可适配155cm到185cm身高的骑行者调整合适的座高，避免骑行时膝盖过度弯曲或伸直造成的运动损伤。传动系统的设计完全匹配实际骑行的动力传递路径，牙盘与曲柄采用一体式锻造结构的等效建模，中轴与车架五通的配合采用标准的螺纹连接结构，保证转动时的同轴度，避免骑行过程中出现牙盘晃动掉链的问题；飞轮与后轮花鼓的连接采用卡入式定位结构，链条的节距与牙盘、飞轮的齿形完全匹配，建模时预留了链条张紧的调节余量，后下叉末端设置了水平方向的长槽安装位，可通过前后移动后轮位置调整链条张紧度，不需要额外加装张紧器，降低后期维护的复杂度。轮组部分的建模还原了实际轮组的受力结构，车圈采用双层铝合金圈的等效结构，辐条采用交叉编织的排布方式，每根辐条的拉力可通过条帽调整，保证轮组的圆度与偏摆量控制在合理范围内；轮胎与车圈的配合采用标准的钩边结构，安装时可通过胎唇与车圈钩边的卡合保证充气后不会脱圈，轮胎宽度设置为32mm，兼顾城市铺装路面的骑行低阻力与轻微颠簸路面的减震效果。转向系统部分，车把与把立的连接采用夹环锁紧结构，可根据骑行者的使用习惯调整车把的前后角度与左右宽度，前叉与车架头管的配合采用上下两组碗组轴承结构，保证转向时的顺滑度，没有卡顿或旷量；刹车安装位在前叉与后上叉的对应位置预留了标准的安装孔位，可适配常见的钳形刹车或碟刹结构，不需要额外对车架进行打孔改装。整车的所有连接部位都做了装配干涉检查，比如脚踏与曲柄的连接螺纹方向区分左右，避免骑行过程中脚踏反向旋转松脱；挡泥板与货架的安装孔位在座管、后上叉的对应位置预留，用户可根据自身使用需求加装配件，不会出现安装位置与轮组、传动部件干涉的问题。从设计思路上看，这套模型没有追求轻量化的极致参数，而是偏向实用取向的通勤车定位，所有结构的尺寸边界都符合通用零配件的互换标准，也就是说如果按照这个模型加工制作，所有的标准件比如轴承、螺丝、链条、轮胎都可以直接采购市售的通用配件，不需要单独开模定制，大幅降低了制作与维护成本。实际使用中，这种结构的自行车可覆盖日常3到10公里的通勤出行需求，传动比设置为2.5左右，平路骑行时不需要过度发力就能维持15到20km/h的舒适骑行速度，上坡时也能通过调整踩踏力度顺利通过常规的城市道路坡度。在建模过程中，每一个零件的装配关系都按照实际的装配顺序设置，比如先将中轴压入车架五通，再安装牙盘曲柄，之后安装前后轮组，再装上车把、座垫、传动链条，最后加装刹车与其他附属配件，完全还原实车的装配流程，可直接用于装配工艺的演示或者教学场景，帮助刚接触机械结构的从业者理解两轮代步工具的受力逻辑与装配要点。另外，车架的各管连接部位都做了圆弧过渡处理，避免应力集中造成的车架断裂问题，这也是实际量产车型中必须考虑的结构细节，很多简化模型会忽略这个过渡结构，导致后续做有限元受力分析时出现应力值异常偏高的问题，这套模型在这些细节处的处理完全符合工程实际要求，可直接导入分析软件做受力仿真验证，不需要额外修补几何特征。
