09级微型柴油机燃油箱动力组件结构

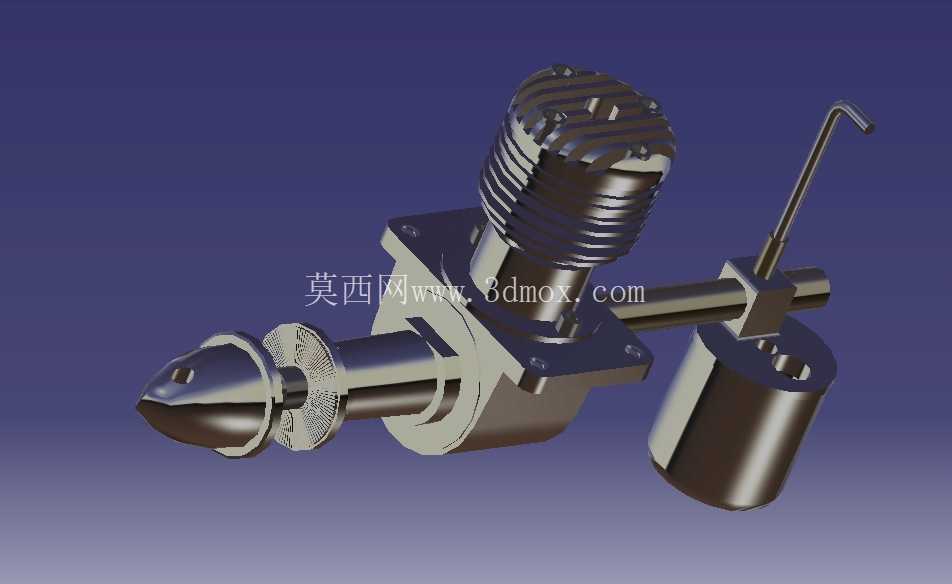

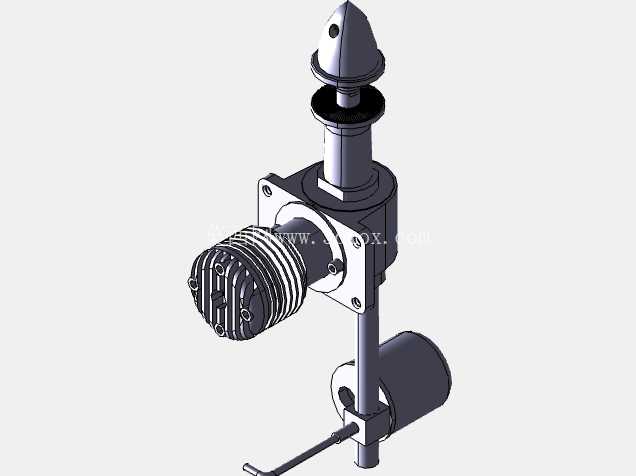

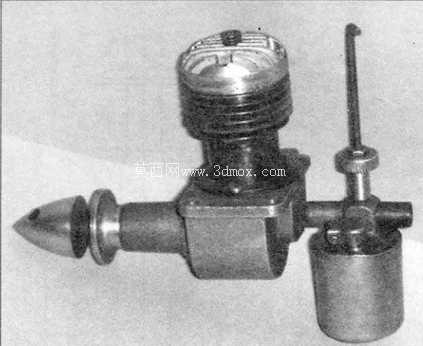

　　这套微型动力组件的建模，核心围绕小排量航模级压燃式动力单元的实际使用场景展开，这类09排量级的微型柴油机，早年大量应用在1.5-2cc级别的线操纵特技模型飞机、小型自由飞模型上，和同级别辉光点火发动机相比，压燃结构不需要额外的点火电源，靠压缩行程终了的缸内温度点燃混合油，燃油箱的布局、安装位置直接影响整机的重心配平与飞行状态下的燃油供给稳定性。建模过程中首先梳理了整机的安装边界，这类微型动力单元的整机长度控制在65mm以内，缸体散热鳍片的最大外径不超过22mm，曲轴输出端的整流罩安装锥面采用标准的3mm螺纹接口，匹配市面上主流的航模螺旋桨桨孔尺寸，燃油箱采用侧置挂装结构，和缸体之间通过一体化铸造的安装基座连接，避免飞行过程中振动导致油箱脱落。

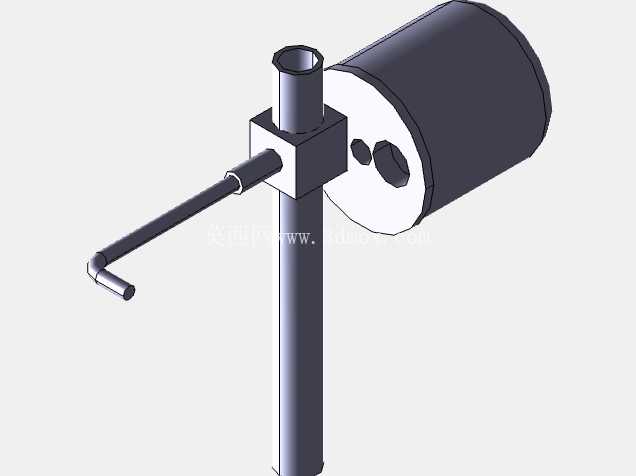

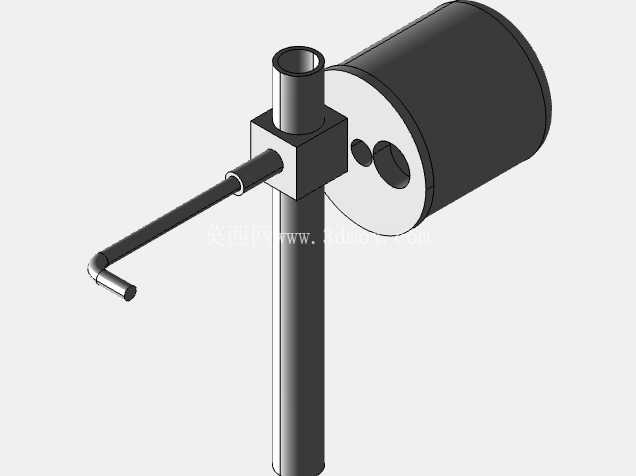

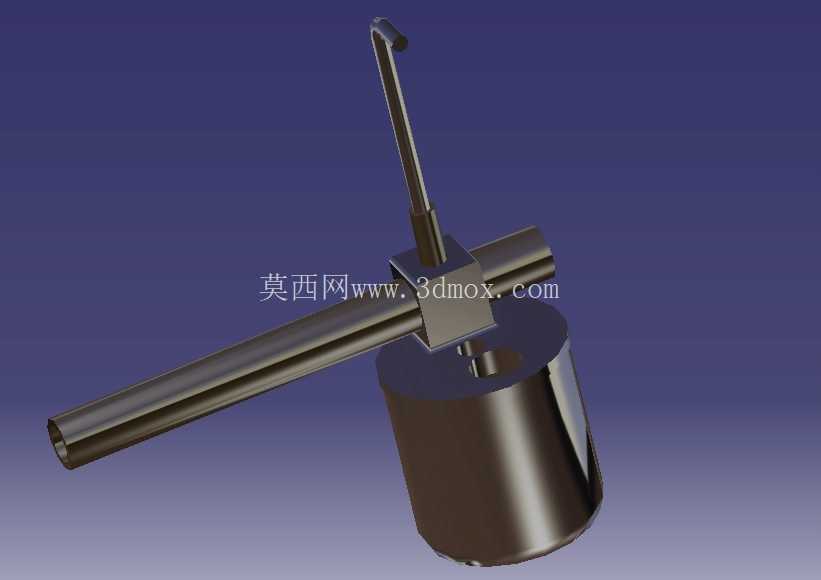

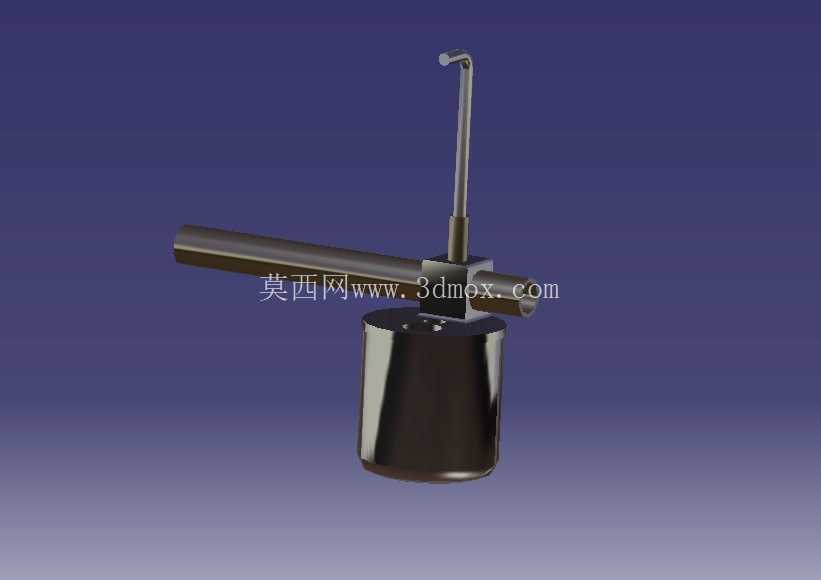

　　从功能特性上看，这套组件覆盖了固定压缩比与可变压缩比两种09级柴油机的结构特征，同时兼容同排量辉光发动机的安装接口，油箱的容积设计为8ml，按照这类微型发动机全速运转时的油耗计算，可支持连续4-5分钟的动力输出，满足常规线操纵特技飞行的时长需求。油箱的出油口位置设置在靠近曲轴箱的一侧，采用重力出油结合曲轴箱负压脉动的供油方式，在模型做正飞、侧飞、小半径筋斗动作时，都能保证燃油持续供给，不会出现断油熄火的问题。

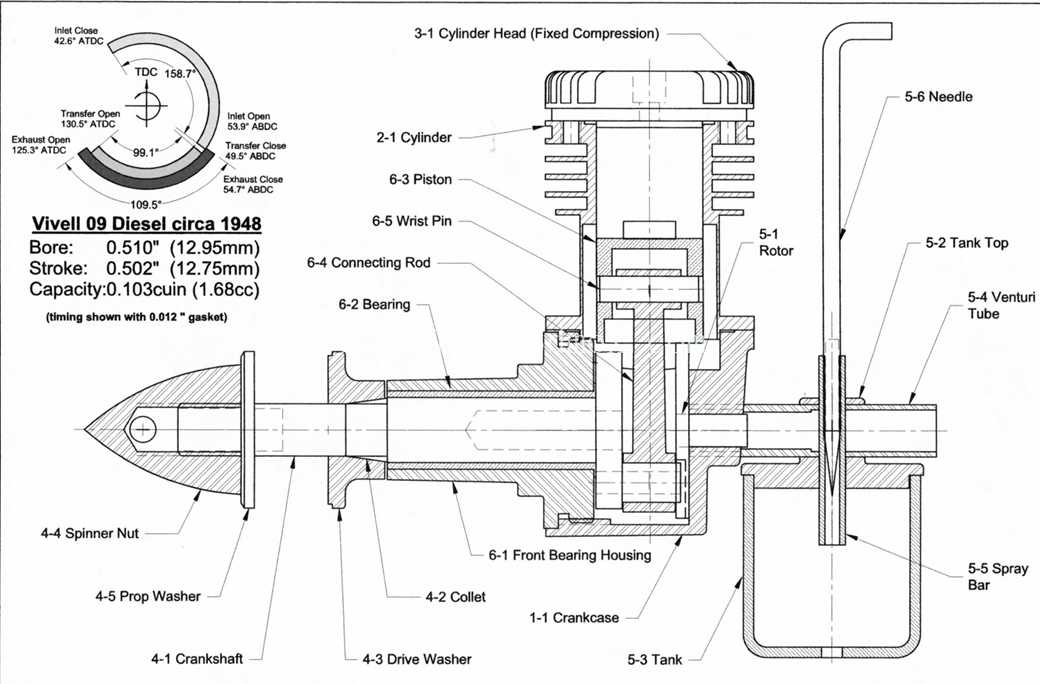

　　设计思路上没有采用复杂的快拆油箱结构，而是参考早期量产微型柴油机的一体化铸造成型思路，油箱壳体和安装基座做了一体化建模，减少装配零件数量，降低微型零件的加工难度，缸体部分的散热鳍片做了等距排布，鳍片厚度0.8mm，鳍片间距1.2mm，在保证足够散热面积的同时，兼顾了微型零件的压铸成型工艺性，避免鳍片过薄导致铸造时出现充型不足的缺陷。前旋转阀的结构做了细节还原，进气口的开度匹配09级排量的进气需求，在曲轴旋转到进气行程时，旋转阀的开口刚好对准进气道，保证新鲜混合气能顺利进入曲轴箱预压，转子部分的配合间隙按照微型发动机的装配要求设置，曲轴和铜套轴承的配合间隙控制在0.01-0.015mm，既保证运转时的润滑存油空间，又不会因为间隙过大导致曲轴箱漏气，影响压燃时的缸内压缩比。安装边界方面，整机的安装固定孔位设置在曲轴箱下方，两个M2.5的安装孔孔距为28mm，匹配标准的航模发动机安装架尺寸，不需要额外做转接件就能直接安装在主流的轻木、复材模型机的防火墙上，油箱的侧置布局没有超出缸体散热鳍片的最大外径范围，不会和模型的机头罩产生干涉，整流锥的外形做了流线型处理，减少螺旋桨旋转时的前端阻力。

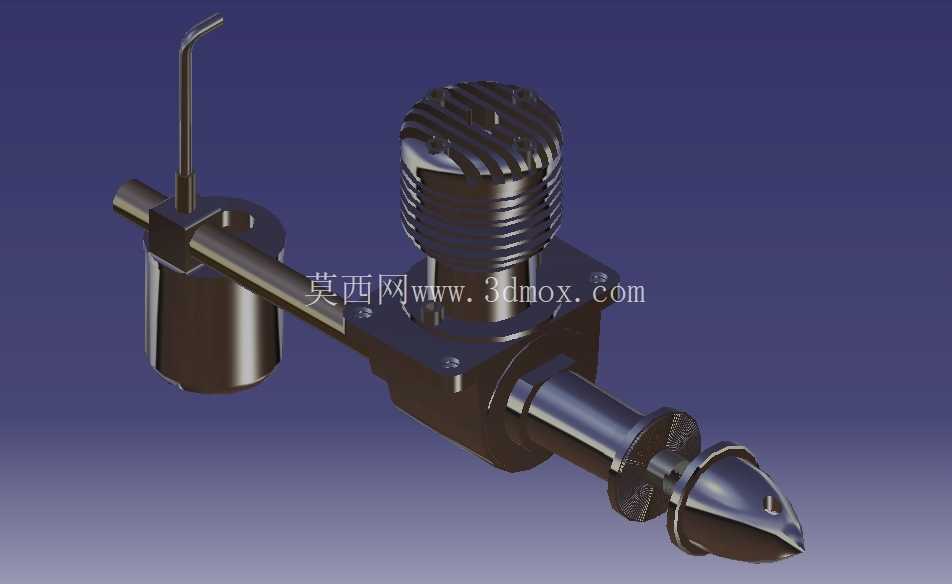

　　建模时还还原了同系列小排量动力的结构特征，包括0.020排量级微型辉光发动机的油箱安装逻辑，以及带前转阀结构的柴油机供油路径，整套组件的装配关系完全按照实际产品的装配顺序搭建，从曲轴、活塞、缸套到油箱、油针、散热顶盖的配合面都做了贴合处理，没有出现干涉错位的问题，对于结构设计从业者来说，这套模型可以直观了解微型压燃式发动机的供油逻辑、缸体散热结构设计、小尺寸零件的工艺适配思路，也能作为小型动力单元选型时的结构参考，理解微型动力组件在尺寸受限、重量严格控制的应用场景下，如何平衡结构强度、功能实现与加工工艺性的关系。
