方螺纹六角头紧固螺栓结构设计

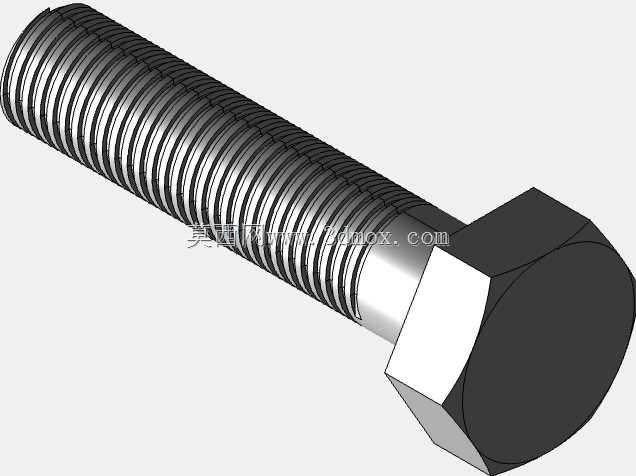

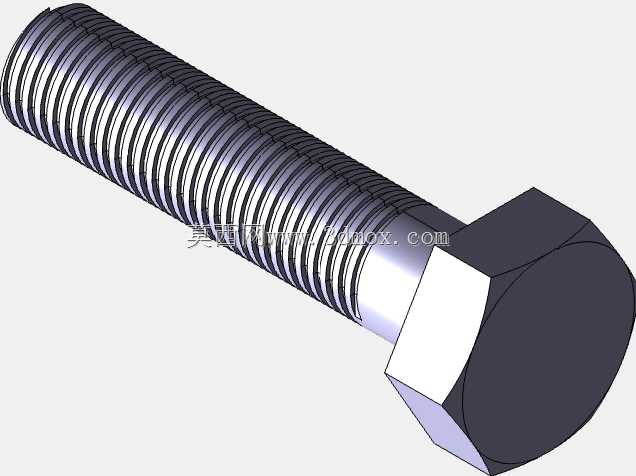

　　在工业管路阀组、仪器仪表装调、重型设备机架拼接这类需要频繁拆装且承受轴向载荷的连接场景里，方螺纹六角螺栓的应用占比一直不低。和普通三角螺纹紧固件不同，方螺纹的牙型角为0°，螺纹牙的剖面呈矩形，传动效率比普通三角螺纹高很多，同时牙根强度更优，在需要兼顾紧固与微调位移的连接位置，这类螺栓的适配性远高于普通标准件。做这个零件的三维建模时，最先要敲定的是六角头的对边尺寸与头部厚度，这部分直接关系到现场安装时扳手的适配性，不能随意设定参数——如果对边尺寸比常规呆扳手、套筒的规格偏小，现场装配时很容易出现打滑拧圆角的问题，头部厚度如果过薄，拧紧时施加的扭矩超过头部剪切极限，直接会造成六角头断裂的失效问题。螺纹段的设计要区分光杆段与螺纹段的分界位置，很多现场装配出现的螺栓咬死问题，本质就是螺纹收尾位置没有做退刀槽过渡，拧入内螺纹孔时，收尾的不完整牙型和内螺纹牙干涉，反复拆装几次就会出现螺纹损伤。方螺纹的牙型建模不能直接调用普通螺纹的扫描特征，要单独设定牙型的剖面尺寸，牙顶与牙底的间隙要控制在合理范围，既要保证螺纹旋合时不会出现径向晃动，也要预留足够的润滑脂存储空间，在阀组这类可能接触腐蚀性介质的安装场景，螺纹间隙里留存的润滑脂还能起到隔绝介质、防止螺纹锈蚀咬死的作用。

　　安装边界的考量要覆盖螺栓穿装的通孔尺寸、拧紧后的外露螺纹长度，通常外露3到5个螺距是比较合理的范围，既不会因为外露过长造成磕碰剐蹭，也不会因为拧入深度不足导致连接强度不够。在仪器仪表的阀块安装场景里，这类螺栓还要考虑拧紧时的压力分布，六角头和被连接件接触的端面要做平面度约束，如果端面倾斜，拧紧后会造成阀块密封面受力不均，很容易出现介质泄漏的问题。建模过程中，螺栓头部和光杆段的过渡圆角不能省略，这个位置是应力集中的高发区，设备运行时如果承受交变振动载荷，过渡位置的圆角如果做的太小或者直接做成直角，很容易在这个位置萌生疲劳裂纹，最终导致螺栓断裂。

　　和普通外六角螺栓不同，方螺纹的螺距通常更大，在需要微调被连接件间距的场景，比如阀块的预紧力调整、仪表安装位置的微调，转动一个螺距对应的进给量更大，调整效率更高，同时方螺纹的牙侧和螺母接触面积更大，承受轴向载荷时的单位面积压力更小，长期承受静载荷时的蠕变更小，连接可靠性更优。做三维结构设计时，还要考虑零件的加工工艺性，螺纹段的外径要比光杆段的尺寸略小0.1到0.2毫米，这样车削加工时，光杆段磨削完成后车削螺纹不会刮伤光杆表面，也能避免穿装螺栓时，螺纹牙刮伤安装孔的内壁，造成孔边毛刺影响装配精度。

　　六角头的棱角位置要做微小的倒角处理，不仅是为了去除加工毛刺，也能避免装配时棱角划伤操作人员，同时在做表面处理时，倒角位置不会出现镀层堆积的问题。在实际选型应用时，这类螺栓通常搭配铜质或者不锈钢材质的螺母使用，避免同材质接触造成的冷焊咬死问题，尤其是在户外或者有腐蚀介质的安装场景，螺栓和螺母的材质硬度差要控制在HB20到HB30之间，既能保证螺纹旋合的顺畅性，也能减少长期使用后的螺纹粘连问题。建模时的基准选择要以螺栓的轴线作为核心基准，六角头的对称面、螺纹的中径都要和这个基准保持同轴度、对称度的形位公差约束，否则加工出来的零件会出现六角头偏斜、螺纹和光杆不同轴的问题，装配时会出现螺栓穿不进安装孔、拧紧后头部偏斜压不紧密封件的问题。很多新手做这类紧固件建模时，容易忽略螺纹收尾的结构，直接把完整螺纹做到光杆分界位置，实际上加工时螺纹不可能在没有退刀槽的情况下直接收尾，不完整的螺纹牙会高出光杆表面，直接影响装配，所以在三维模型里就要把退刀槽或者螺纹收尾的不完整牙型做出来，给后续的工程图出图、加工工艺制定提供准确的参考。在阀组安装的场景里，这类螺栓的拧紧力矩要和螺纹规格匹配，方螺纹的摩擦阻力比三角螺纹小，所以相同规格下，拧紧力矩要比普通三角螺纹螺栓略低，否则很容易出现过载拉伸，造成螺栓塑性变形，最终导致预紧力失效。
