带安装法兰的实心轴颈滑动支承结构

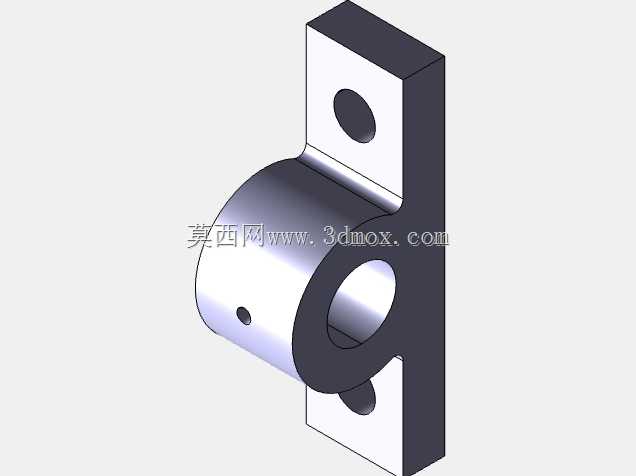

这类带立式安装法兰的实心轴颈滑动支承，在轻工输送线、小型工装夹具、仪表类设备的低速轴系里应用十分普遍，区别于滚动轴承的点接触承载形式，滑动接触面的面接触特性让它在承受间歇性冲击载荷、低速重载的工况下有更稳定的表现，不会出现滚动体点蚀、保持架碎裂这类常见失效问题。从结构本身来看，主体的圆筒部分是直接与旋转轴颈配合的工作面，内孔的加工精度直接决定了轴系的回转精度，设计时通常会根据配合轴的公差带选取H7/g6或者H8/f7的间隙配合，既保证轴转动时不会出现卡滞，也不会因为间隙过大产生径向窜动，影响设备运行稳定性。圆筒侧壁预留的小径向孔是润滑油注油通道，装配后可以通过这个孔定期向摩擦面注入润滑脂，在轴颈和轴瓦内壁之间形成稳定油膜，降低干摩擦带来的磨损，延长部件的实际使用寿命。

后侧的立式安装法兰是整个部件的安装基准，法兰板上上下分布的两个通孔是穿装固定螺栓的位置，设计时两个孔的中心距需要和设备安装基座的预留螺孔中心距严格匹配，法兰板与圆筒部分的垂直度公差需要控制在0.02mm以内，否则安装后轴的回转中心线会与安装基面产生偏角，长时间运行会出现轴颈偏磨、传动卡滞的问题。法兰板与圆筒衔接的位置做了圆弧过渡处理，这个细节不是随意添加的，一方面是为了降低应力集中，避免设备运行中受振动载荷时衔接位置出现开裂，另一方面也能在铸造或者机加工过程中减少尖角处的应力残留，提升零件整体结构强度。

从安装边界来看，这类支承的轴向尺寸不需要预留滚动轴承的安装游隙调整空间，整体轴向厚度比同规格带座滚动轴承更薄，适合安装空间局促、轴向尺寸受限的小型设备场景。安装时只需要将法兰板贴合在设备的安装立面上，穿入两个固定螺栓拧紧即可完成固定，不需要额外加工轴承座安装沉孔，对安装基面的加工要求更低，能有效降低设备整体的加工制造成本。在实际选型应用中，需要注意这类滑动支承的适用线速度通常不超过2m/s，适合低速摆动或者连续低速回转的轴系，如果用在高速回转场景，会因为摩擦生热过快出现润滑失效、轴瓦抱轴的问题。

设计这类零件的三维模型时，需要重点关注几个配合尺寸的参数关联：内孔直径与法兰板安装孔的位置度要满足装配要求，注油孔的位置要避开法兰板的安装螺栓过孔，同时要保证注油孔的出口正对轴颈的摩擦工作面，不能出现位置偏移导致润滑脂无法顺利进入摩擦面。圆筒部分的壁厚需要根据实际承载的径向载荷计算确定，壁厚过薄会受载变形导致内孔失圆，壁厚过大则会增加不必要的材料成本和整体重量。很多新手设计师在建模时容易忽略法兰与圆筒衔接处的圆角，直接做直角衔接，做有限元受力分析时就会发现直角位置的应力值远超过材料许用应力，实际使用中很容易在受冲击时出现断裂问题。另外，法兰板的两个安装孔需要做沉孔处理吗？这要看实际选用的螺栓类型，如果用内六角圆柱头螺栓就需要加工沉孔，让螺栓头不突出法兰表面，避免和其他运动部件产生干涉，如果用外六角螺栓则不需要沉孔，这些细节都需要结合实际装配场景确定，不能一概而论。

在实际设备维护中，这类滑动支承的检修也比滚动轴承更方便，当内孔出现轻微磨损时，可以通过刮研的方式修复内孔精度，不需要整体更换部件，只有当磨损量超过配合间隙允许值时才需要更换，对于小批量设备生产和日常设备运维来说，能有效降低维护成本。在一些食品加工、化工类有腐蚀环境的场景中，这类支承还可以通过更换铜合金、不锈钢材质来提升耐腐蚀性，适配不同的作业环境，结构本身的通用性很强，只需要调整内孔尺寸、安装孔距几个核心参数，就能适配不同直径的轴颈和不同的安装基面，是小型设备轴系设计中非常常用的一类支承结构。
