带锥台导向结构的阀块安装支撑座

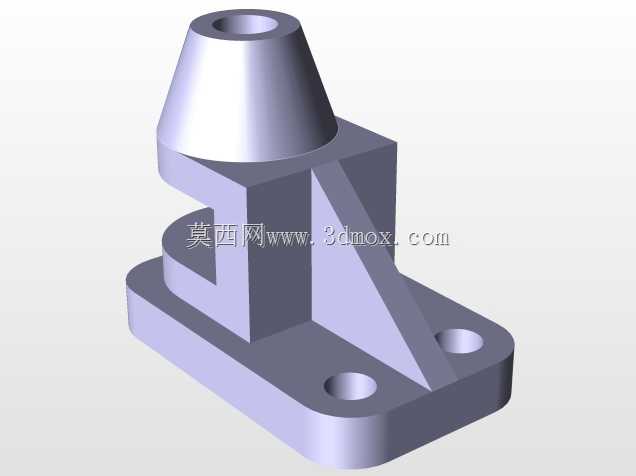

　　底座部分采用带圆角的矩形平板结构，两个对称分布的安装沉孔用于穿设螺栓，将整个支撑座固定在设备安装面或者阀组集成面板上，沉孔的设计可以让螺栓头部完全沉入底座平面以下，避免螺栓突出对阀块安装平面造成干涉，同时保证支撑座与安装面的贴合度，减少振动带来的螺栓松动风险。底座上方的立板与锥台结构之间设置了三角形加强筋，筋板从立板侧面一直延伸到底座平面，这种结构可以有效抵消锥台顶部承受的侧向载荷，避免锥台与立板连接位置出现应力集中，在长期承受交变载荷的工况下减少结构变形或者断裂的风险。在工业流体控制管路系统的阀组集成布局中，这类带锥台导向结构的支撑座是阀块安装定位环节的核心承载零件，主要应用在液压阀组、气动控制阀岛的现场安装场景，承担阀块本体的承重、定位以及管路对接导向的多重作用，常见于机床液压站、自动化生产线气动回路、中小型化工流体输送管路的阀组安装工位。从实际使用场景来看，这类支撑座需要同时承受阀块自身重量、管路通断时的流体冲击载荷，以及设备运行过程中传递的振动，因此结构设计上的刚性冗余是首要考虑的因素。

　　上方的锥台结构是整个零件的核心功能部位，锥面的导向角度经过匹配设计，在阀块或者对接管路安装时，可以借助锥面的自导向特性快速完成对位，不需要反复调整对接位置，能大幅提升现场装配的效率，锥台顶部的同轴通孔用于穿设定位销或者流体导管，孔的同轴度公差控制在较高精度等级，保证对接后管路的密封性能，避免流体介质出现泄漏。立板上的缺口结构是为了避让阀块下方的突出管路或者接线端子，避免安装时出现结构干涉，缺口的边缘做了小圆角处理，防止装配过程中划伤操作人员或者损坏管路外层的防护层。

　　从安装边界来看，底座的长宽尺寸适配常规通径阀块的安装间距，两个安装孔的中心距符合通用阀组安装面板的孔位标准，可以直接替换同类型的老旧支撑座，不需要重新在安装面板上打孔，降低现场改造的工作量。锥台的高度设计兼顾了导向行程和整体结构刚性，过高的锥台会增加整体结构的高度占用，同时降低锥台根部的抗载荷能力，过短的锥台则无法起到有效的导向作用，设计时经过多次载荷仿真验证，在保证导向行程满足装配需求的前提下，尽可能压缩锥台高度，提升整体结构的固有频率，减少设备运行时的共振风险。零件的所有棱边都做了倒角处理，一方面是去除机械加工过程中产生的毛刺，避免装配时割伤密封件或者操作人员，另一方面也可以减少应力集中点，提升零件的疲劳寿命。

　　在实际选型应用中，这类支撑座需要根据上方搭载阀块的重量、管路的通径以及工作压力来匹配对应的材质，常规低压气动回路场景可以采用铝合金材质加工，降低整体重量，中高压液压回路场景则需要采用碳钢或者不锈钢材质，保证足够的结构强度，表面做防锈处理以适应车间内的潮湿或者多油污工况。从建模逻辑来看，这类零件采用实体拉伸加拔模的方式构建锥台结构，加强筋部分通过筋特征命令生成，安装孔采用沉头孔特征直接调用标准参数，所有圆角和倒角特征在建模最后阶段统一添加，既保证建模过程的参数化可修改性，也能避免特征顺序错误导致的建模失败，后续如果需要调整安装孔距或者锥台角度，只需要修改对应特征的参数即可快速生成新的模型版本，适配不同规格的阀块安装需求。
