双翘木质滑板整组结构三维设计

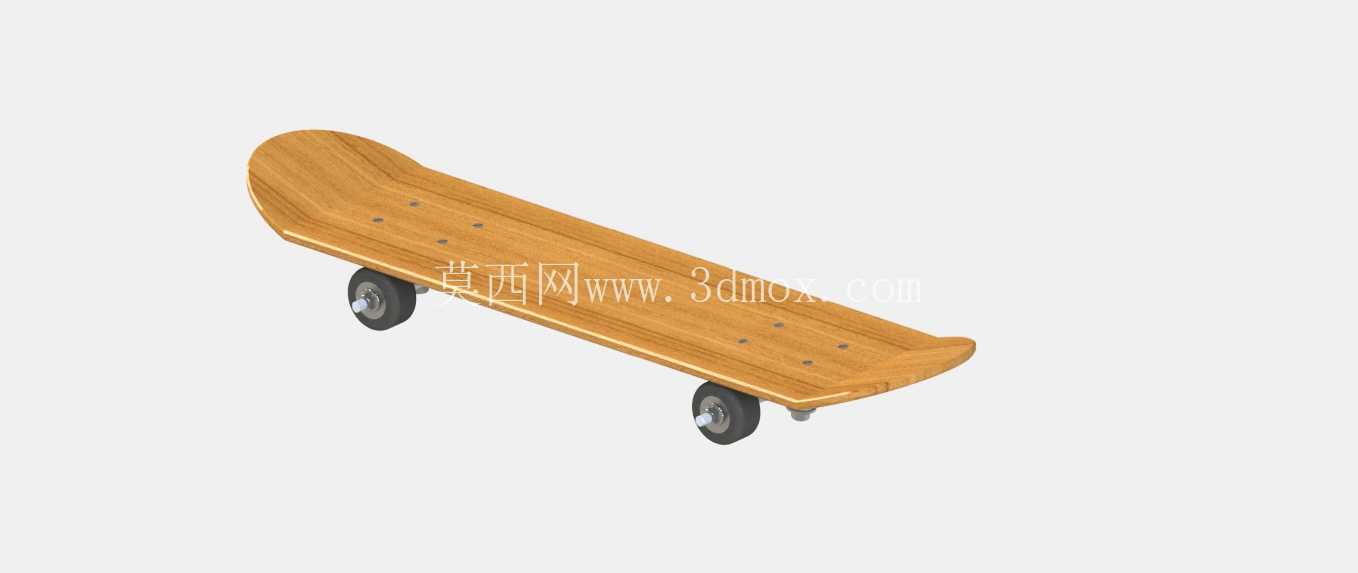

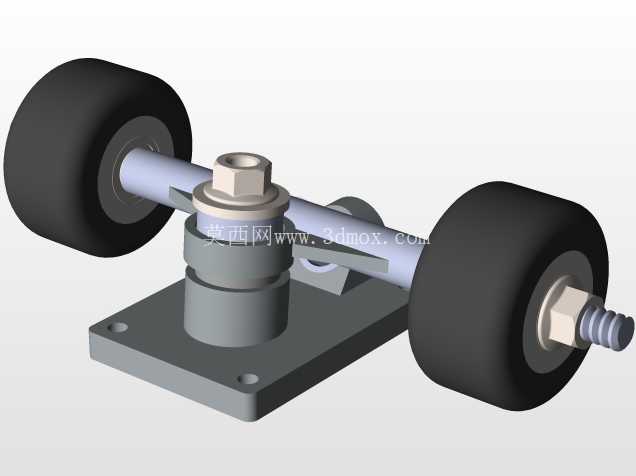

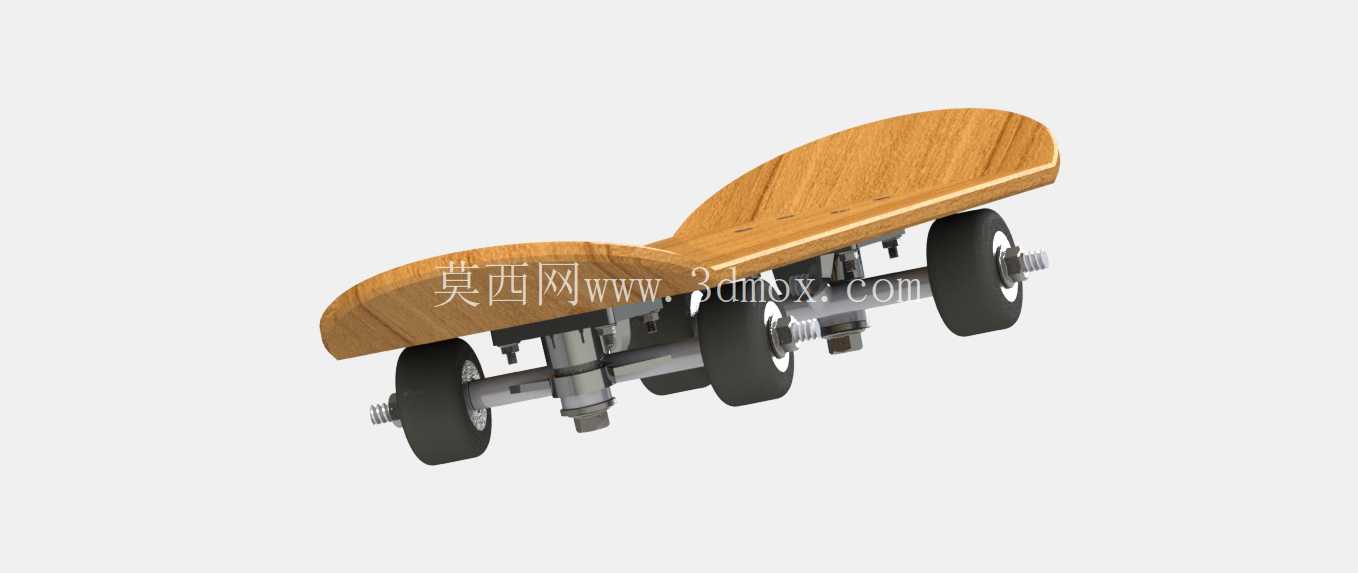

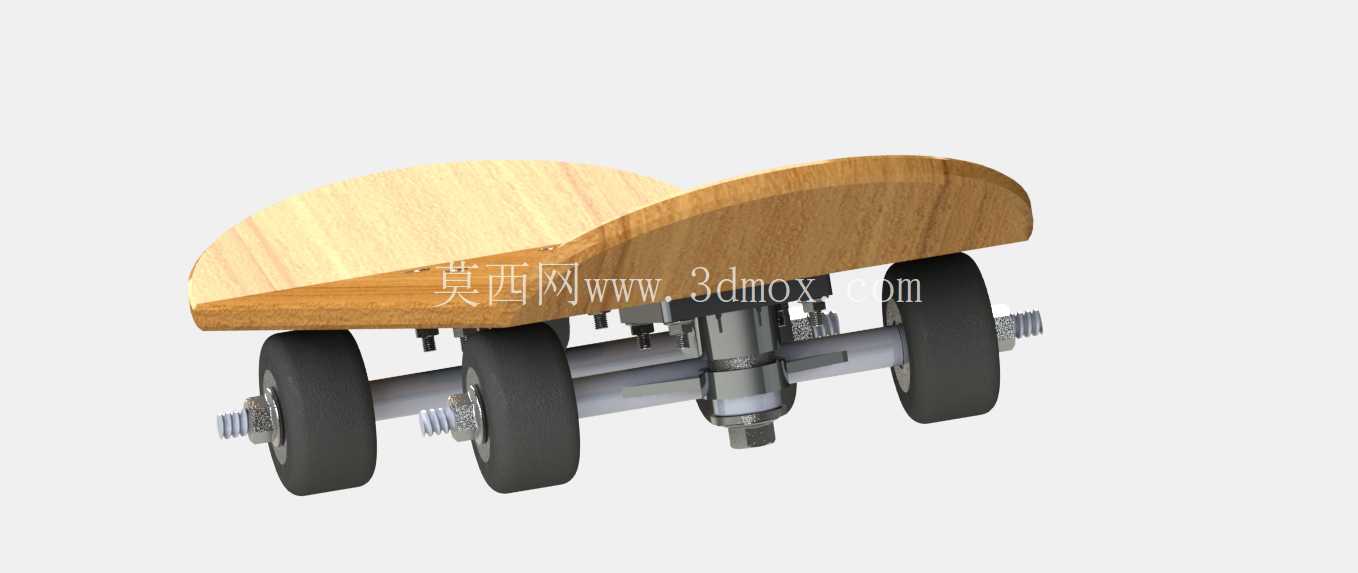

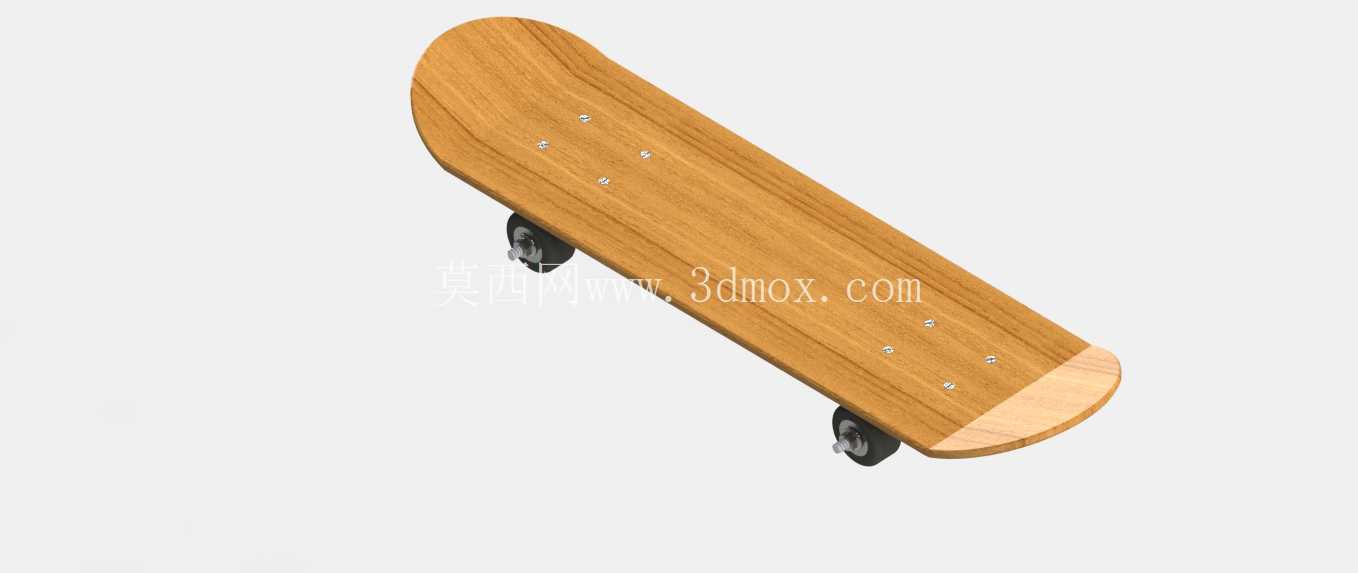

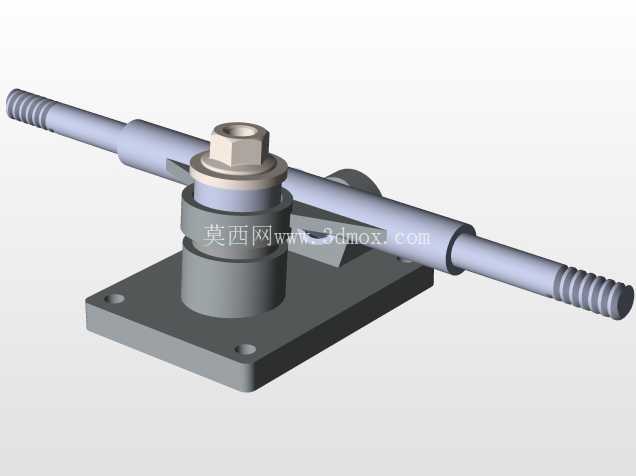

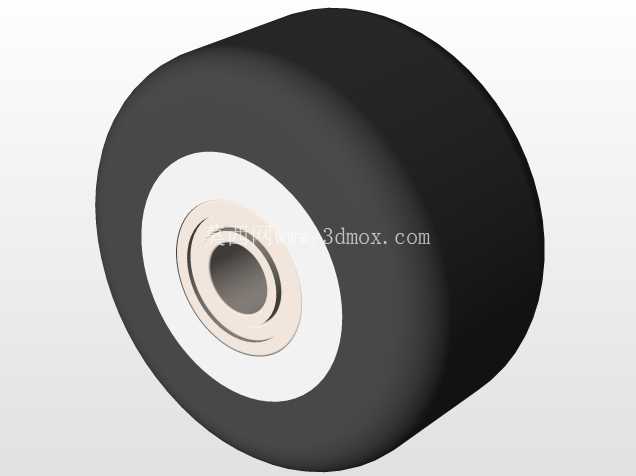

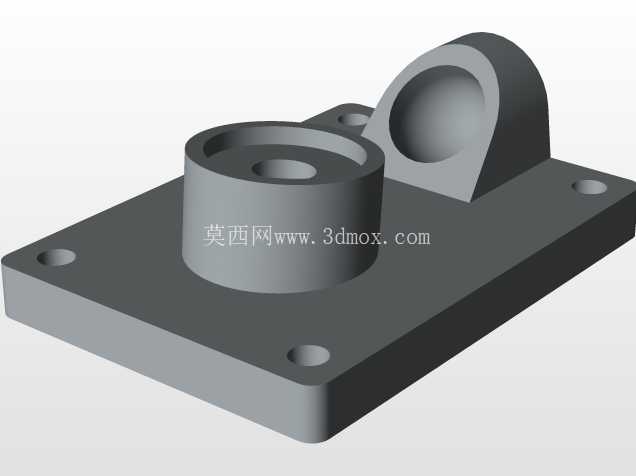

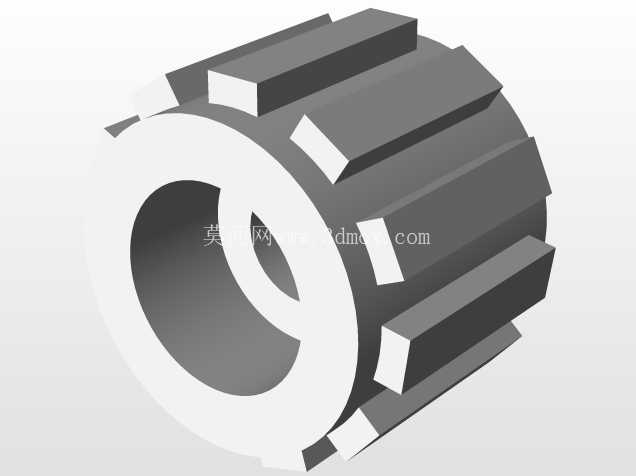

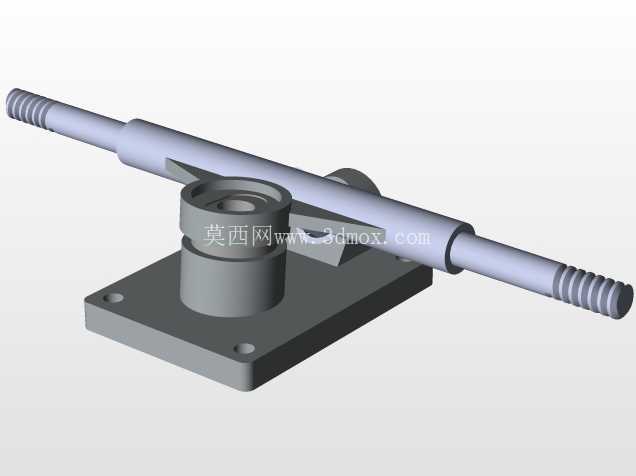

　　日常街头滑行、青少年休闲运动场景中，双翘滑板是普及率极高的板类运动器材，这套整组结构的三维设计完全围绕实际滑行的受力需求、装配逻辑展开，没有冗余的装饰性结构，所有部件的尺寸边界都匹配常规市售滑板的通用安装规范，可直接用于结构验证、改装设计参考。从结构组成来看，整套模型包含木质板身、前后两组转向支架、四个轮组、配套的连接紧固件，每个部件的配合间隙都按照实际装配公差做了预留，不会出现建模时的干涉问题，板身的曲面弧度完全贴合脚面贴合需求，板头板尾的翘起角度控制在常规双翘板的合理区间，既满足 Ollie 等基础动作的点板发力需求，也不会因为翘起角度过大导致日常滑行时的重心不稳。板身的安装孔位完全匹配通用滑板支架的孔距标准，孔位深度做了沉头设计，安装后紧固件端面不会突出板面，避免滑行时硌脚或者磨损鞋底面，板身的边缘做了圆弧过渡处理，没有尖锐棱角，对应实际生产中的封边打磨工序，减少使用过程中的磕碰损伤。转向支架也就是滑板的桥部分，建模时还原了支架的枢轴结构、 PU 减震垫的安装位，支架的主钉孔位与板身孔位完全对正，轮轴的突出长度匹配常规滑板轮的安装深度，轮组内部预留了轴承安装位，轴承位的直径尺寸匹配通用608滑板轴承的规格，轮面的弧度做了弧面处理，适配滑行时的转向倾斜角度，不会出现轮边蹭板的问题。

　　设计过程中优先考虑了实际使用的受力分布，板身的厚度从板头到板尾做了渐变处理，脚窝位置也就是双脚常放置的区域厚度略高于两端，兼顾轻量化和结构强度，支架与板身的接触面做了防滑纹理的预留，对应实际安装时的防滑垫片位置，避免滑行过程中支架移位。整套模型的安装边界完全符合常规滑板的尺寸规范，整体长度控制在80厘米区间，宽度在20厘米左右，轮组安装后整体高度不超过10厘米，适配大多数青少年及成年使用者的脚型尺寸，转向角度的预留范围满足日常转向、动作练习的需求，不会因为转向角度不足导致卡轮摔车，也不会因为转向角度过大出现滑行时的晃动感。轮组与支架的配合间隙做了合理预留，转动时不会出现卡滞，也没有过大的旷量，对应实际使用中轴承转动的顺畅度需求，PU垫的安装位尺寸匹配常规硬度PU的规格，不同体重的使用者可以根据需求更换不同硬度的减震件，不需要额外修改支架结构。从建模逻辑来看，所有部件都采用参数化建模方式，板身的曲面可以通过调整曲率参数快速修改板型，比如调整为长板、鱼板的板型轮廓，支架的安装孔位可以根据不同规格的桥做参数调整，轮径尺寸也可以根据刷街、动作等不同使用场景快速替换，不需要重新绘制整体结构。

　　这套结构设计没有忽略实际生产中的工艺细节，板身的木质层压结构在建模时做了分层示意，对应实际生产中的多层枫木压合工艺，支架的铸造圆角、拔模角度都做了合理设置，符合金属压铸的生产工艺要求，轮组的注塑分模线位置也做了预留，不会出现分模面破坏轮面弧度的问题。对于结构设计从业者来说，这套模型可以作为板类运动器材的结构参考，也可以基于现有框架改装电动滑板的结构，比如在板身预留电池仓、电机安装位，不需要重新搭建基础的滑板结构框架，大幅缩短设计周期；对于三维建模学习者来说，这套模型涵盖了曲面建模、标准件装配、公差配合、干涉检查等多个常用建模知识点，可以通过拆解这套模型掌握曲面类产品的建模思路，理解运动器材类产品的设计逻辑——也就是所有结构设计都要服务于实际使用场景的受力需求、操作习惯，不能只追求外观好看而忽略实际使用的合理性。

　　比如很多新手建模时会把板身做的完全平整，忽略脚窝的凹陷弧度，实际使用时双脚很难找到固定的站位，很容易脱板；还有的会把轮轴位置做的过于贴近板身，转向时轮子直接摩擦板底，也就是常说的咬轮问题，这套模型在轮组和板身之间预留了足够的减震压缩间隙，即使PU垫被体重压到最大压缩量，轮面也不会接触到板底，从结构上避免了咬轮问题的出现。另外紧固件的选型也完全匹配实际使用的规格，板身与支架连接的螺丝长度不会穿透板身，避免突出的螺丝端划伤使用者，轮轴的螺母位预留了防松垫片的安装位置，对应实际使用中防止螺母松动脱落的需求，所有细节都围绕实际滑行的安全需求、使用体验做了考量，没有脱离实际产品的设计逻辑。
