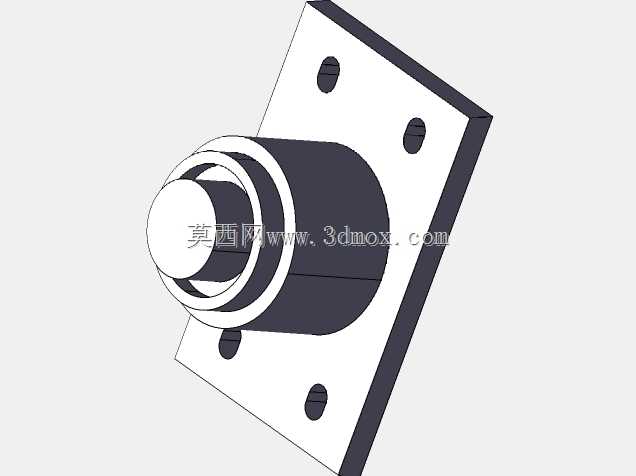

带方形安装法兰的台阶式轴接阀块组件

这类带方形安装法兰的台阶式轴接阀块，在流体控制回路的执行端衔接场景中应用十分广泛，常见于小型气动控制单元、液压支路的终端执行模块，也会嵌入到仪器仪表的气路调节总成里，承担介质通路切换、执行端动力传递的双重作用。从实际使用场景来看，这类组件往往安装在设备侧立面的安装板上，方形法兰的四个安装孔直接对应安装板上的预设螺纹孔，不需要额外加装转接支架，能有效压缩设备内部的安装空间，尤其适合紧凑型工业控制设备的内部布局需求。

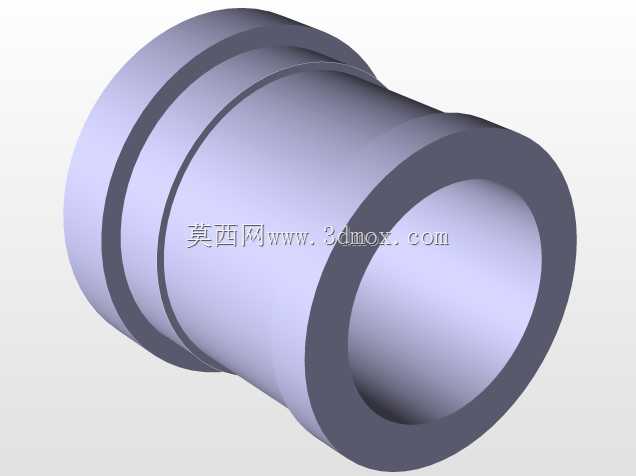

从功能特性上看，前端的台阶式轴头是和外部执行拨杆、旋钮或者气动执行器输出端直接衔接的部位，不同直径的台阶段分别对应密封件安装位、传动配合位、轴向限位位，最外侧的细轴段用来套装密封圈，阻断介质从轴接位置向外渗漏，中间的等直径段和外部执行件的内孔做间隙配合，保证转动或者轴向动作时的同轴度，靠近法兰的轴肩位置则承担轴向限位作用，避免动作过程中轴体出现过量窜动，影响阀口的开合精度。后端的筒状结构内部集成了阀腔流道，和法兰端面的密封槽配合，贴装在阀座或者管路接板上时，能保证流道对接处的密封可靠性，不会出现介质内泄的问题。

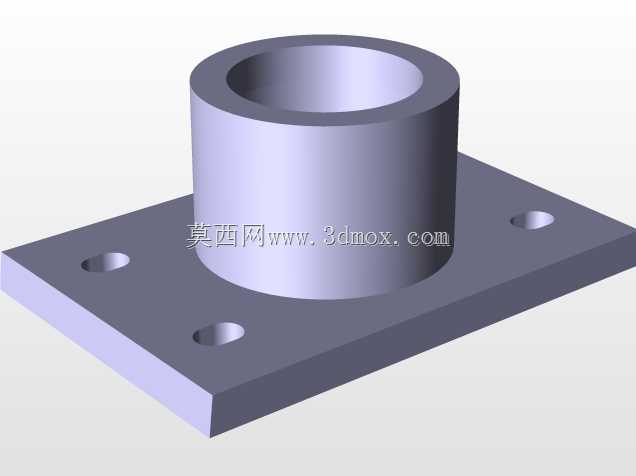

设计这类组件的时候，首先要确认安装边界的约束条件：方形法兰的边长尺寸要匹配安装板上的预留安装位，四个安装孔的中心距需要和通用安装标准对齐，保证同规格的替换件可以直接互换，不需要重新打孔调整。法兰的厚度要满足安装锁紧时的强度要求，避免螺栓锁紧后法兰出现翘曲变形，导致密封面贴合不严出现渗漏。轴段的各阶长度需要结合外部执行件的配合深度来确定，既要保证配合长度足够传递扭矩或者轴向推力，又要避免轴段过长和周边其他零部件出现运动干涉。筒状部分的外径要和内部流道的通径匹配，在保证流道过流面积满足流量要求的前提下，尽量缩小外径尺寸，减少组件整体的占用空间。

实际建模过程中，需要重点关注几个配合面的形位公差要求：法兰的安装端面和轴段的轴线垂直度要控制在合理范围内，否则安装后轴段会出现偏斜，导致外部执行件动作卡滞，密封件偏磨缩短使用寿命。各阶轴段的同轴度需要严格把控，尤其是密封配合段和传动配合段的同轴度误差过大的话，会直接导致密封失效、传动卡顿的问题。法兰上的安装孔位置度要符合装配要求，避免出现安装时螺栓无法穿入的问题。另外，轴肩位置的过渡圆角需要根据应力集中系数来设定，避免组件在频繁动作的过程中，轴肩位置出现疲劳断裂的问题。

从安装维护的角度来看，这种一体式的法兰轴接结构，拆装时只需要松开四个法兰固定螺栓，就可以将整个组件从安装板上拆下，不需要拆解周边的管路和其他关联部件，后期更换密封件或者维护阀腔内部结构的时候十分方便。台阶轴的结构设计也让密封件的更换更加便捷，不需要专用工具就可以将老化的密封圈从轴段上取下更换，降低了现场维护的难度和时间成本。在流道设计上，筒状结构内部的流道转折处都做了圆弧过渡处理，减少介质流动时的阻力，也避免流道死角残留介质造成堵塞，尤其适合带微小颗粒杂质的介质工况，能有效降低卡阀的概率。
