车床用径向安装式刀具夹持固定架

　　在普通卧式车床、小型数控车床的切削加工工位中，刀具的装夹稳定性直接决定了工件的加工精度与表面粗糙度，这款刀具夹持固定架正是针对车床刀位的安装需求设计的核心装夹部件。从实际应用场景来看，这类刀架主要适配中小型车床的方刀台安装位，可同时装夹多把外圆车刀、切断刀、端面车刀，满足单次装夹完成多工序切削的需求，减少换刀过程中反复对刀的时间损耗，尤其适合小批量零件加工、教学实训车床的刀具装夹场景。

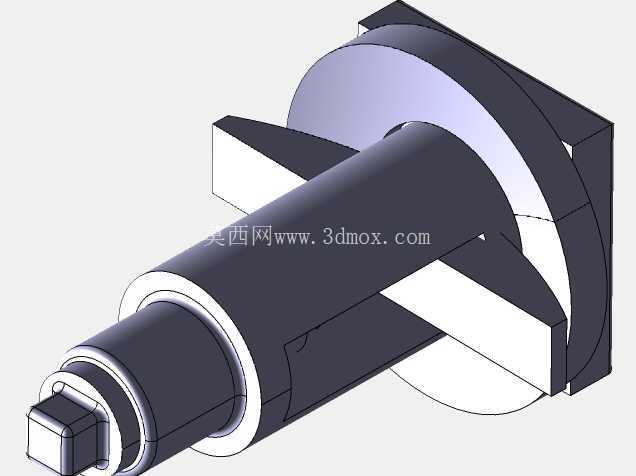

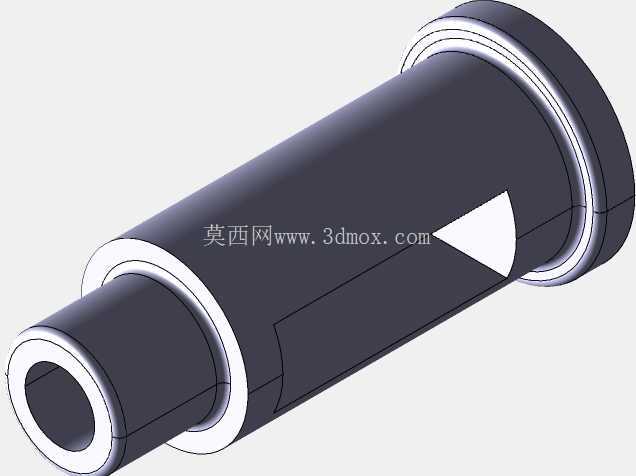

　　从结构功能上看，该刀架采用法兰式安装基座与主轴式定位轴结合的结构，后端的方形法兰盘上预留了对应安装孔位，可直接通过螺栓紧固在车床溜板箱的刀台安装面上，安装基准面经过平面度公差控制，保证装夹后刀架的定位面与车床主轴轴线保持平行，避免刀具装夹后出现仰角或偏角，导致切削过程中出现让刀、振纹问题。前端的轴体部分设置了多组刀具安装槽位，槽位的定位面经过铣削加工，垂直度公差控制在0.02mm以内，刀具装入后可通过侧面的紧固螺钉顶紧，保证切削过程中刀具不会出现位移，即使在大进给量切削、断续切削的工况下，也能保持足够的夹持刚性。

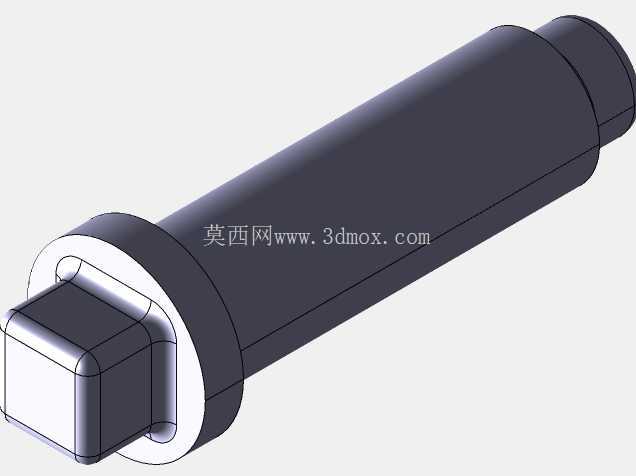

　　设计过程中，首先考虑的是刀架的受力工况，车床切削时刀具承受的主切削力会通过刀体传递到刀架上，因此刀架的主体结构采用了等强度设计思路，轴体与法兰盘的过渡位置设置了圆角过渡，避免应力集中导致长期使用后出现断裂变形。安装槽位的间距经过合理排布，既保证相邻刀具在切削时不会发生干涉，又尽可能压缩刀架的整体轴向尺寸，减少刀架悬伸长度，提升整体装夹刚性。轴体前端的定位轴颈可适配车床的快换刀座接口，也可根据实际需求加装辅助支撑套，适配不同型号的车床安装接口。

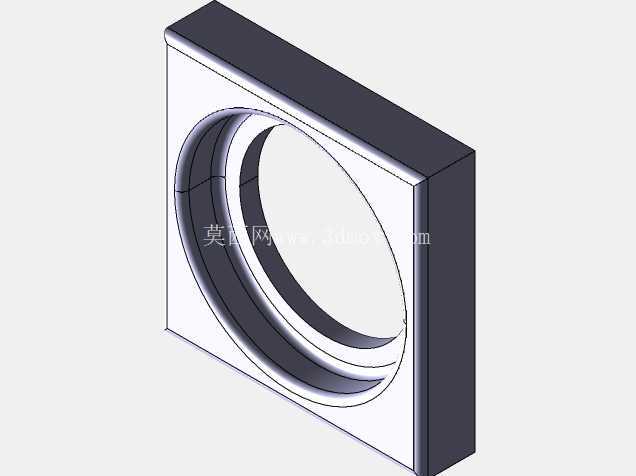

　　从安装边界尺寸来看，后端法兰盘的边长尺寸适配常规C6132、C6140系列车床的刀台安装槽宽度，安装孔的孔距符合普通车床刀台的通用安装标准，无需对原有车床刀台进行二次加工即可直接安装。刀架的轴向总长度控制在合理范围内，保证装夹刀具后，刀具的刀尖位置可落在车床主轴的中心高度范围内，无需额外加装垫片调整刀尖高度，降低安装调试的难度。轴体部分的直径经过强度校核，在承受最大切削力的工况下，轴体的挠度变形量控制在0.01mm以内，不会因为切削力导致刀架变形，影响加工精度。

　　实际使用过程中，这类刀架的刀具安装槽可兼容常规截面尺寸的焊接车刀、机夹车刀，槽位的深度设计保证刀具装入后有足够的夹持长度，避免刀具伸出过长导致刚性不足。刀架的所有紧固螺钉均采用标准内六角螺钉，通用扳手即可完成紧固操作，日常换刀、维护十分便捷。法兰盘与安装面接触的位置设置了定位止口，安装时可通过止口快速定位，保证刀架的回转中心与车床主轴中心重合，在需要转动刀架换刀时，可保证每一个刀位的刀尖高度保持一致，减少换刀后的对刀工作量。

　　针对车床加工中常见的切削液冲刷、切屑飞溅工况，刀架的所有外露表面都做了平整化处理，没有容易积存切屑的死角，日常清理时只需用毛刷即可快速扫去表面积存的切屑，切削液也可顺着表面的斜面自然流下，不会在刀架表面积留导致锈蚀。刀架的材料选用优质中碳钢制造，经过调质处理后具备足够的强度与韧性，长期使用不会出现变形，安装槽的定位面经过高频淬火处理，表面硬度达到HRC45以上，避免刀具装夹过程中定位面被压出凹痕，影响装夹精度。
