家用桌面柔性臂台扇结构设计方案

日常办公与居家场景中，桌面近距离送风的需求始终存在，这类场景下用户不需要大范围全域送风，更需要可灵活调整送风角度、不占用过多桌面空间的小型送风设备，这款柔性臂台扇的结构设计正是瞄准这类细分使用场景。从实际使用逻辑出发，这类台扇通常放置在办公桌边角、床头柜、学生书桌等位置，安装边界需要控制在直径120mm的圆形底座范围内，避免挤占键盘、水杯、书本等常用物品的放置空间，底座内置配重块结构，重心完全落在底座投影范围内，即便柔性臂调整到最大伸展角度，整体设备也不会出现倾覆问题。

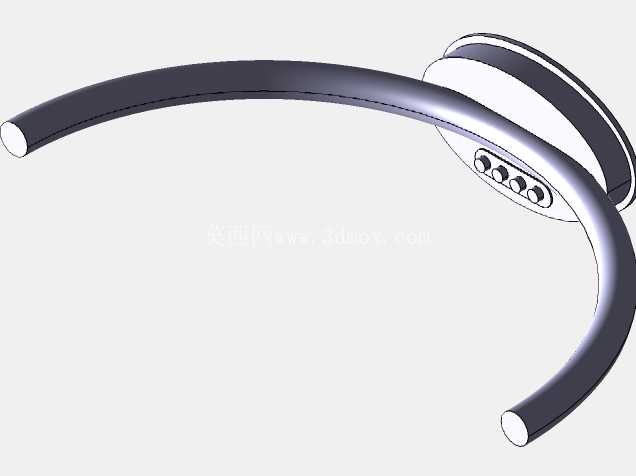

功能设计层面，这款台扇没有采用传统台扇的硬质连接支架，而是选择了可任意弯曲定型的金属柔性臂结构，臂体内部采用多股镀锌钢丝缠绕定型结构，外部包裹防滑耐磨的PVC防护套，臂长设计为300mm，可实现上下180度、左右360度的角度调整，用户可以根据自身坐姿、使用位置的变化，随时将扇头调整到正对送风的位置，不需要挪动整个台扇的放置位置，相比传统角度调整需要拧松锁紧旋钮、调整后再拧紧的结构，操作效率提升明显，也避免了长期使用后锁紧结构磨损松动导致的角度打滑问题。扇头部分采用直径80mm的贯流风轮设计，相比轴流风轮，贯流风轮的出风更柔和，送风距离控制在0.8米到1.5米的范围，刚好覆盖桌面单人使用的区域，不会出现直吹人体过强的不适感，扇头正面设置三枚实体按键，分别对应开关、风速档位切换、摇头控制，按键采用凸起式结构，盲操作即可完成档位调整，不需要用户低头寻找按键位置，适配办公过程中专注工作时的操作习惯。

设计过程中首先要解决的是柔性臂与底座、扇头的连接可靠性问题，柔性臂两端都采用内嵌式金属连接头，连接头与底座、扇头的塑料壳体之间通过螺丝锁紧固定，连接位置设计有加强筋结构，避免长期反复弯曲调整后连接位置出现开裂。电路走线完全隐藏在柔性臂内部，从底座内部的电源板直接连通到扇头内部的电机与控制按键，外部没有明线，既提升了外观的整洁度，也避免了走线外露被勾挂导致的线路损坏问题。底座底部设计有四个环形硅胶防滑垫，防滑垫突出底座底面1mm，放置在光滑的玻璃桌面、木质桌面时都能提供足够的摩擦力，不会因为轻微触碰就出现滑动。扇头的前网罩采用卡扣式连接结构，不需要额外工具即可拆卸，方便用户长期使用后清理风轮与网罩上积附的灰尘，后网罩与扇头壳体为一体化结构，减少了装配零件数量，也提升了整体结构的强度。

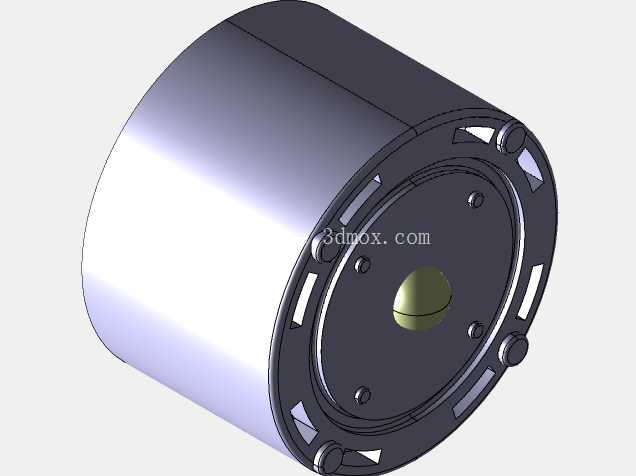

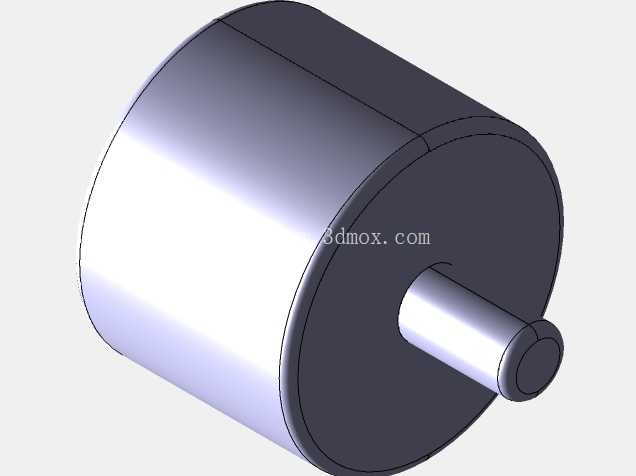

从结构强度校核的角度，柔性臂的定型力矩需要匹配扇头的整体重量，扇头整体重量控制在180g左右，柔性臂的弯曲定型力矩设置为0.6N·m，既可以保证任意角度调整后都能稳定支撑扇头不会下垂，也不会因为力矩过大导致调整角度时需要用过大的力气。电机采用低压直流无刷电机，工作电压为5V，可以直接通过USB接口供电，适配电脑、充电宝、充电头这类常见的供电设备，不需要配备专用的电源适配器，进一步降低了使用的场景限制。扇头的外壳采用阻燃ABS材质，表面做细磨砂处理，不容易残留指纹与划痕，整体外观线条简洁，没有多余的装饰结构，适配不同风格的桌面布置。

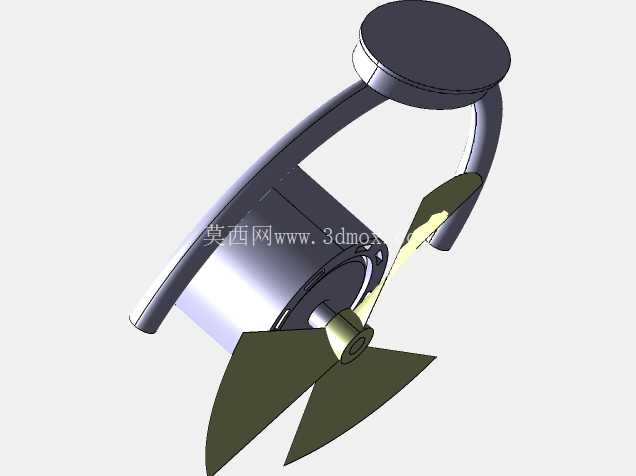

实际装配逻辑上，整个产品的零件分为底座配重块、底座下壳、底座上壳、柔性臂总成、扇头后壳、电机、风轮、控制电路板、按键、前网罩几个部分，装配顺序从底座部分开始，先将配重块固定在底座下壳的定位柱上，再将电源电路板固定在底座上壳的定位槽内，完成柔性臂与底座上壳的连接固定后，将柔性臂内部的导线与电源板焊接连通，再扣合底座上下壳，通过底部的四颗螺丝完成底座部分的锁紧。之后处理扇头部分，先将电机固定在扇头后壳的电机安装位，把风轮压装在电机输出轴上，再将控制按键焊接在控制电路板上，把电路板固定在扇头后壳的按键对应位置，将柔性臂另一端的导线与控制板、电机连通，固定好柔性臂与扇头后壳的连接结构，最后扣合前网罩，完成整机组装。所有零件的安装定位都设计有对应的定位柱与定位槽，装配过程中不需要反复调整位置，能有效提升生产线的装配效率，减少装配不良的概率。

在使用场景的适配细节上，这款台扇的运行噪音控制在30分贝以内，最低档位运行时的噪音几乎不会被感知，最高档位的噪音也低于普通办公室的环境背景音，不会在办公、学习时造成干扰。柔性臂的外部护套采用哑光黑色的柔性材质，耐弯折次数可以达到1万次以上，满足长期使用的寿命要求，不会因为频繁调整角度出现护套开裂、内部金属丝外露的问题。整体设备没有尖锐的棱角，所有边角都做了R2以上的圆角处理，日常使用过程中不会磕碰划伤用户，也适合放置在儿童可接触到的桌面区域，降低使用过程中的安全隐患。
