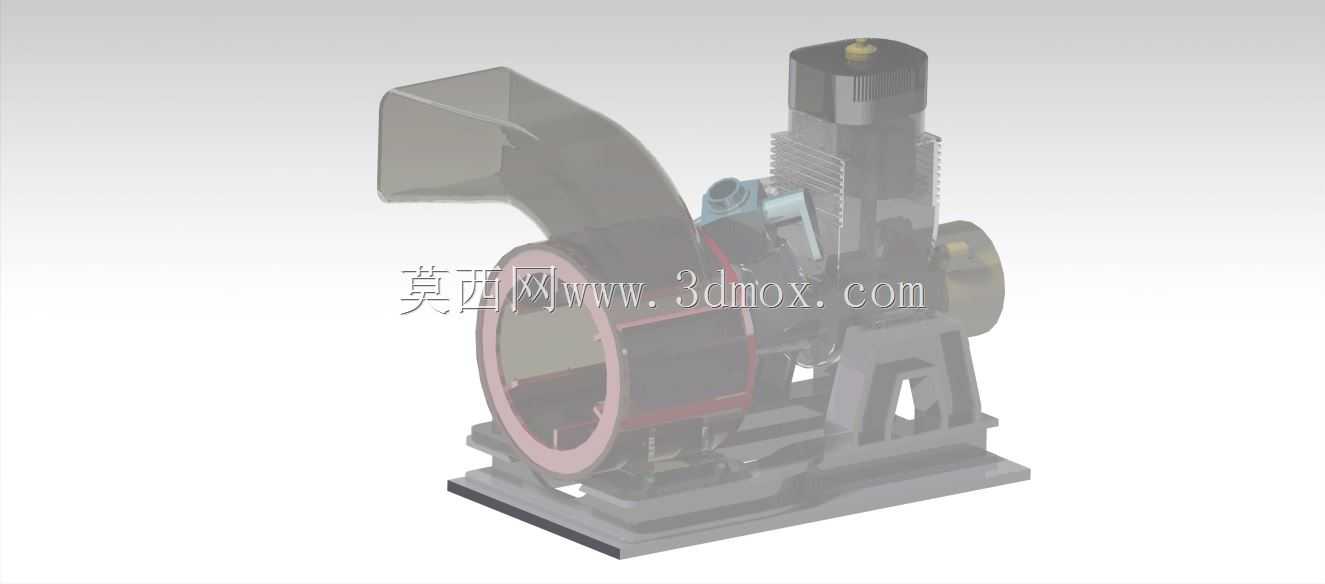

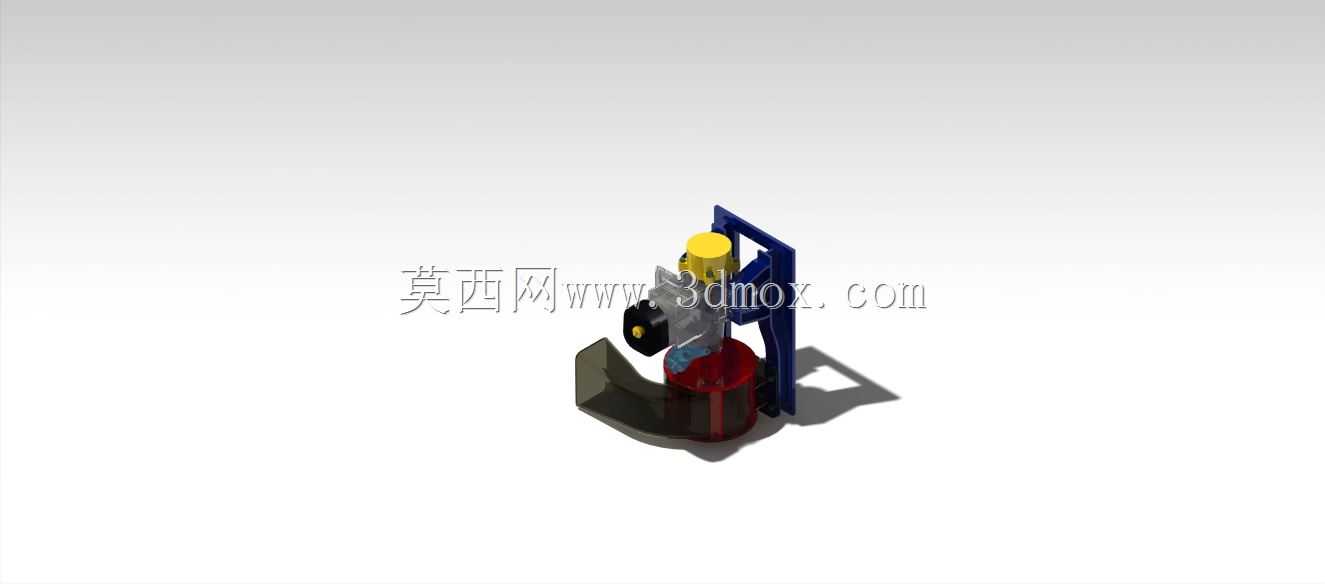

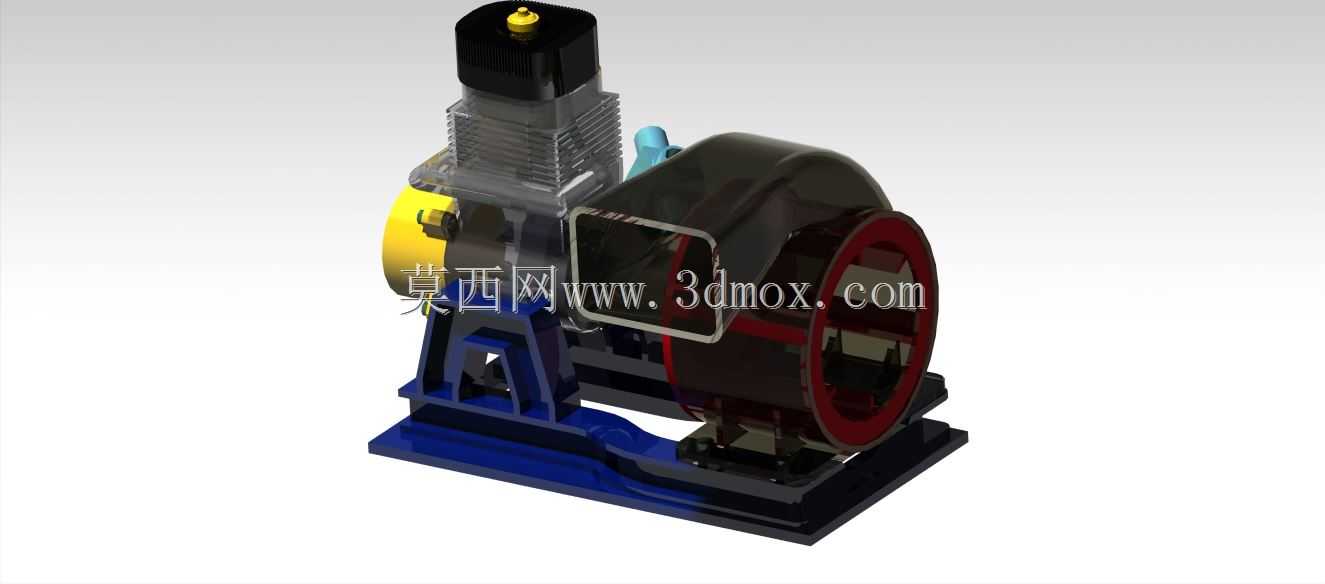

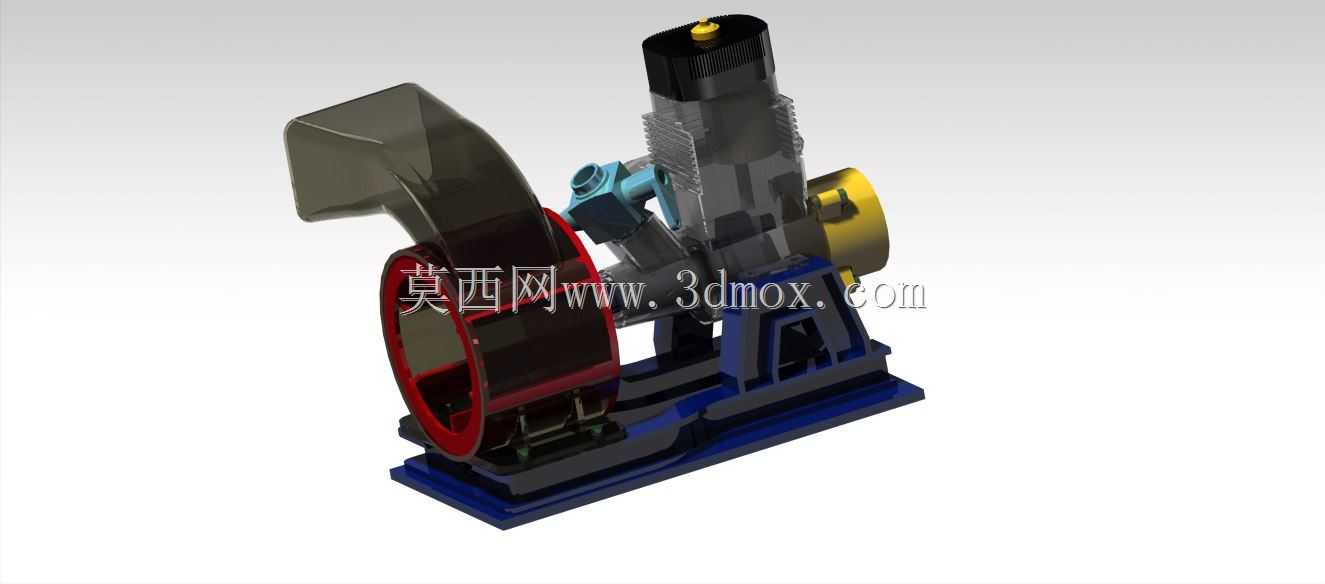

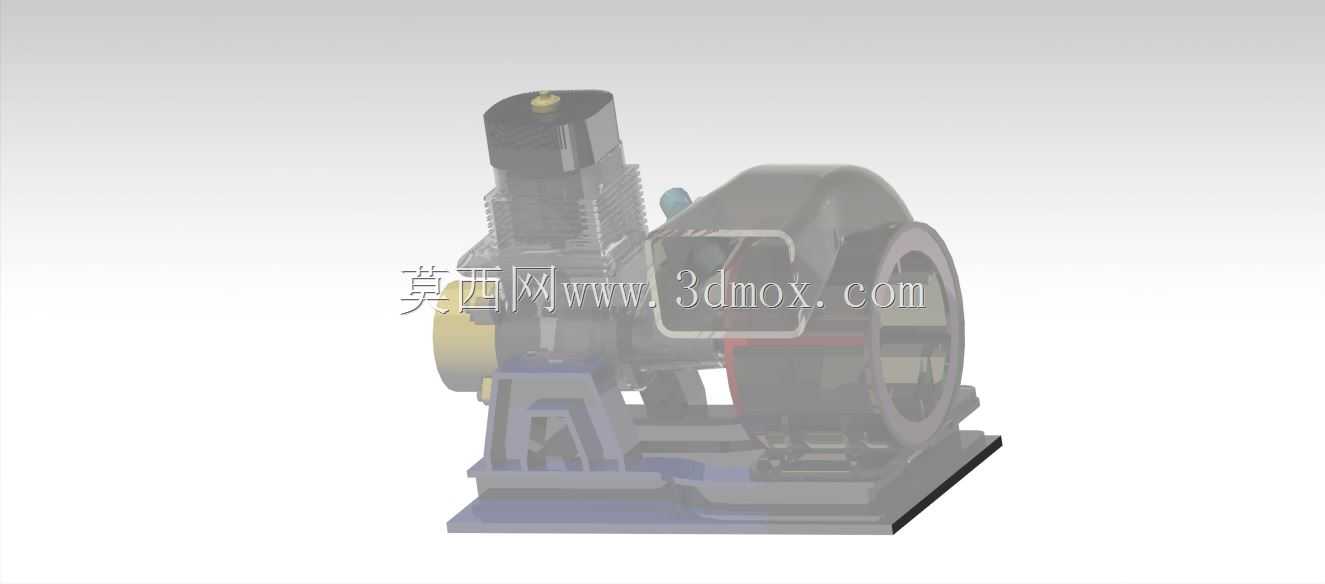

集成鼓风机组件的小型动力单元结构

在小型通用动力设备的配套场景里，这类集成鼓风机组件的动力单元，常被用在园林作业机具、小型农林植保设备、便携工程抢修机具上，作为整套设备的动力输出来源。区别于常规的独立发动机结构，这套设计把鼓风机组件直接整合在动力单元本体上，省去了外部额外安装鼓风装置的连接支架、传动连接件，能大幅缩小整套动力包的安装占用空间，适配对安装尺寸要求严苛的便携类、手持类作业设备。

从实际使用逻辑来看，这套集成结构的核心作用，是在输出旋转动力带动作业端执行机构的同时，直接通过自带的鼓风机组件完成定向送风，既可以给动力单元自身的高温区域提供强制风冷散热，也能将鼓出的气流直接对接设备的作业功能端，比如背负式吹雪设备、小型风力清扫机具、农林喷雾送风系统，不需要额外单独配置风机动力源，减少了整机的动力损耗点，也降低了多套动力单元匹配调试的复杂度。

设计层面上，这套结构把鼓风机的蜗壳流道直接和发动机的壳体安装位做了一体化适配，鼓风机叶轮的驱动端直接对接发动机的动力输出轴，取消了中间的皮带传动、齿轮传动环节，避免了传动环节带来的功率损失，也减少了后期维护时需要调整传动张紧度、更换传动易损件的工作量。安装边界上，整套组件的固定点位全部集中在发动机本体的下部安装法兰面，三个呈等边分布的安装孔位可以直接和设备的主机架对接，不需要额外制作转接安装板，安装面的平面度公差控制在0.1mm以内，能保证动力单元运行时的同轴度，减少高速运转下的振动传递。

结构细节上，鼓风机的进风口设置在组件的侧上方，避开了发动机排气侧的高温区域，避免吸入高温空气影响散热效率与送风温度，出风口采用快接式的法兰接口，可以直接对接不同直径的送风软管，适配不同作业场景的送风管路需求。发动机的燃油供给组件、点火组件全部布置在鼓风机组件的另一侧，和鼓风流道完全隔离，避免气流夹带的灰尘、杂物堆积在电气元件与油路接头上，降低日常使用的故障概率。

从装配逻辑来看，整套结构的部件拆分遵循了模块化设计思路，鼓风机组件可以作为独立模块单独拆装，不需要拆解发动机的核心缸体结构，当风机叶轮出现磨损、蜗壳出现磕碰损伤时，可以直接在设备机架上完成风机模块的更换，维修操作的空间要求低，适合户外作业现场的快速维保。尺寸控制上，整套集成单元的最大外轮廓尺寸控制在长220mm、宽180mm、高310mm的范围内，相比同功率等级下分离式发动机加独立风机的组合方案，整体体积缩小了37%左右，重量降低了2.2kg，更适合单人背负、手持类设备的配重设计要求，能有效降低作业人员长时间操作的疲劳感。

实际运行的工况适配方面，这套结构的鼓风机叶轮采用了后倾式叶片设计，在发动机额定转速下，出风口的静压可以达到1200Pa，送风量能够满足1.2米幅宽的喷雾作业、3米距离的落叶吹扫需求，同时气流直接流经发动机缸体的散热鳍片区域，相比自然风冷的同排量发动机，连续高负荷运行时的缸头温度可以降低18-22℃，能有效延长动力单元的连续工作时长，减少过热导致的功率衰减、密封件老化问题。油路接口的位置全部设置在组件的下部，和安装面保持15mm的安全间隙，避免管路弯折干涉，同时接线端全部采用快插式防水接头，适配户外作业时遇到的扬尘、短时淋水工况，提升复杂环境下的运行可靠性。
