汽车多片式湿式摩擦离合器总成结构

　　这套多片式离合器总成主要面向乘用车与轻型商用车的动力传动链路，布置在发动机飞轮输出端与变速器输入轴之间，承担动力接合、切断以及过载缓冲的核心职能。在整车实际运行中，驾驶员每一次起步、换挡都需要离合器短暂切断动力流，多片结构相比单片干式方案能够在相同径向包络下提供更大的摩擦接触面积，因此传递扭矩能力更强，接合过程也更平顺，常见于高性能乘用车、重型牵引车辆以及部分湿式双离合变速器内部。

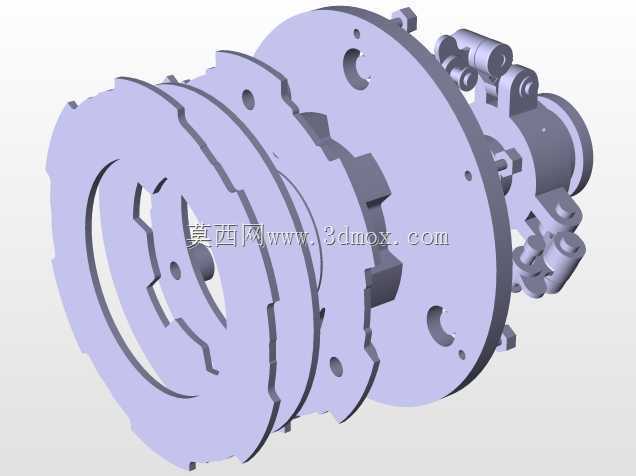

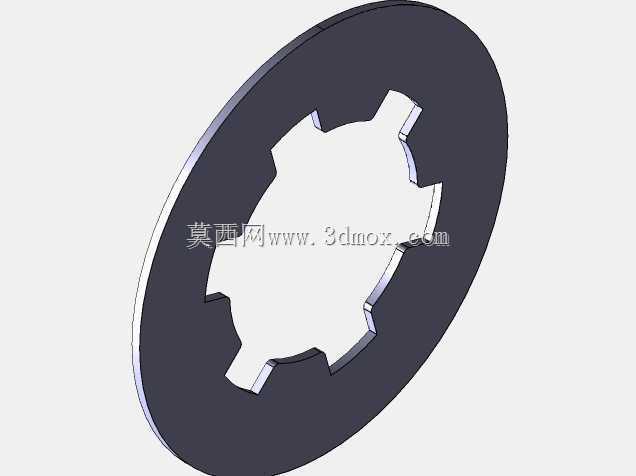

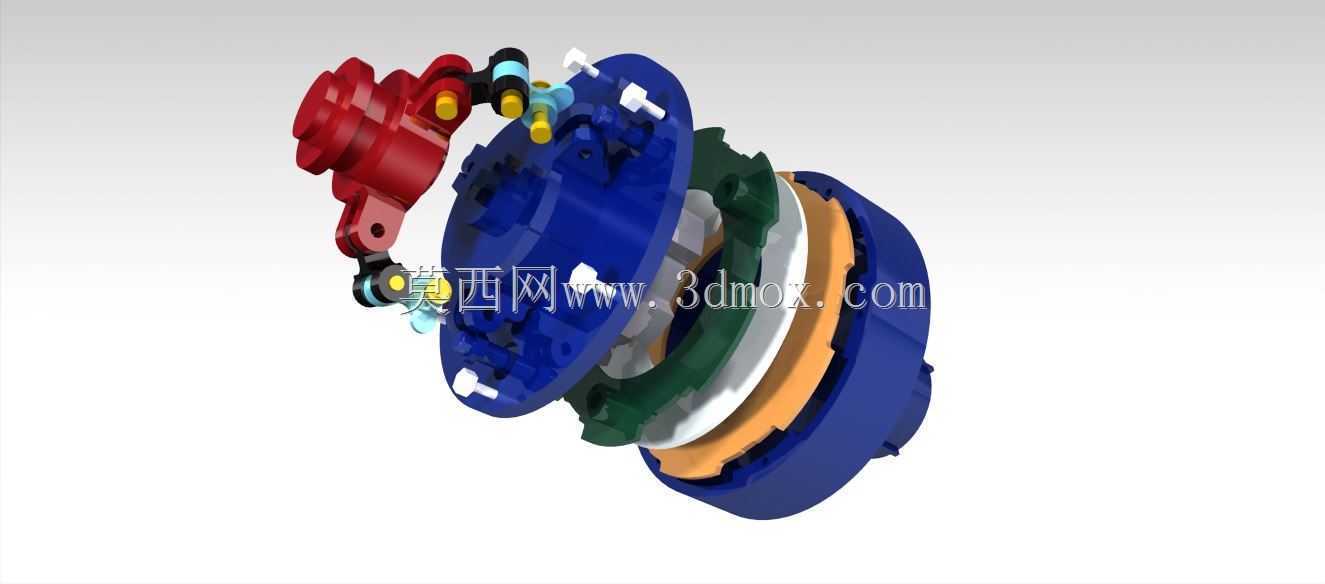

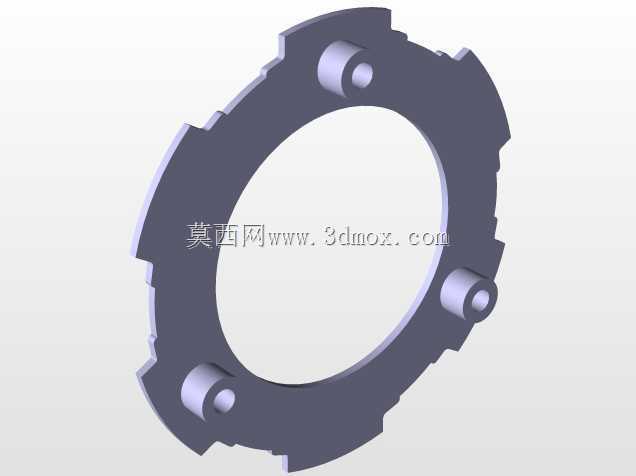

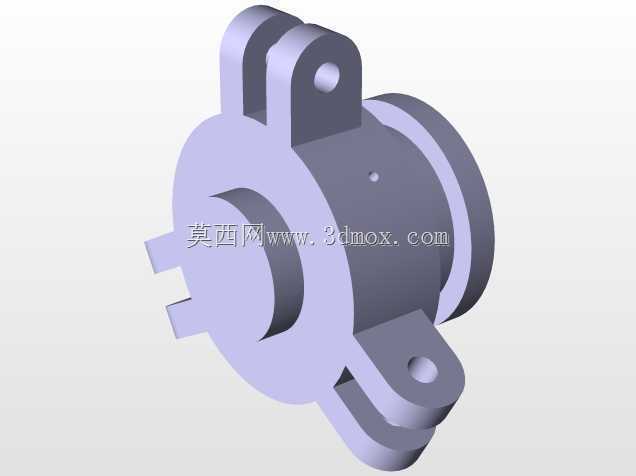

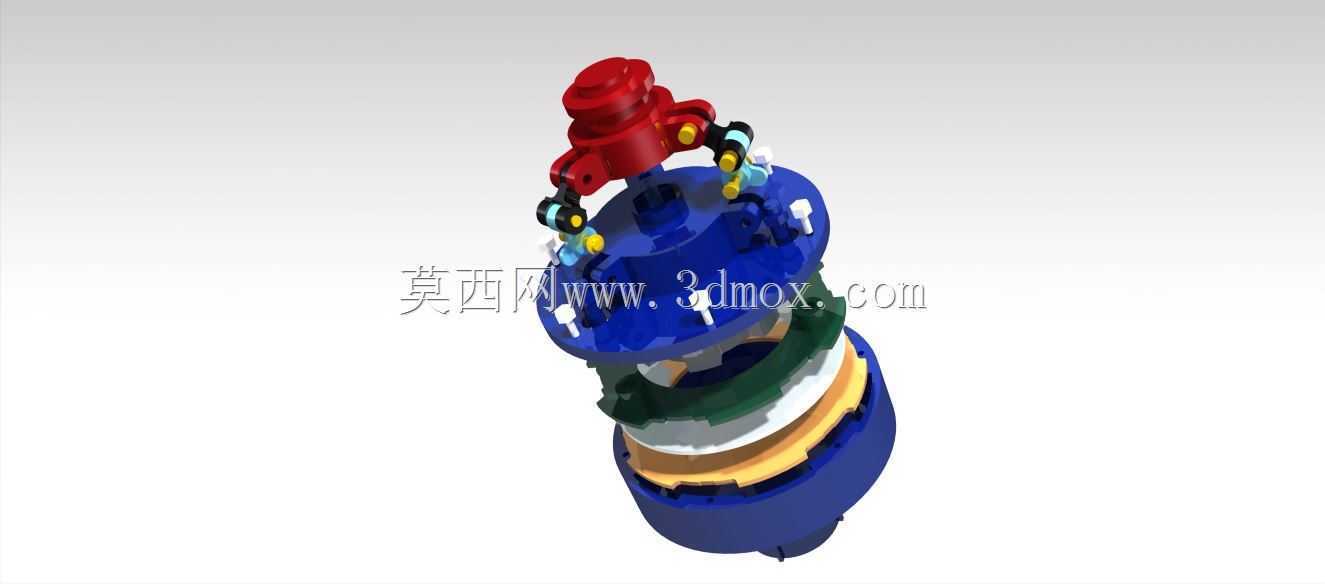

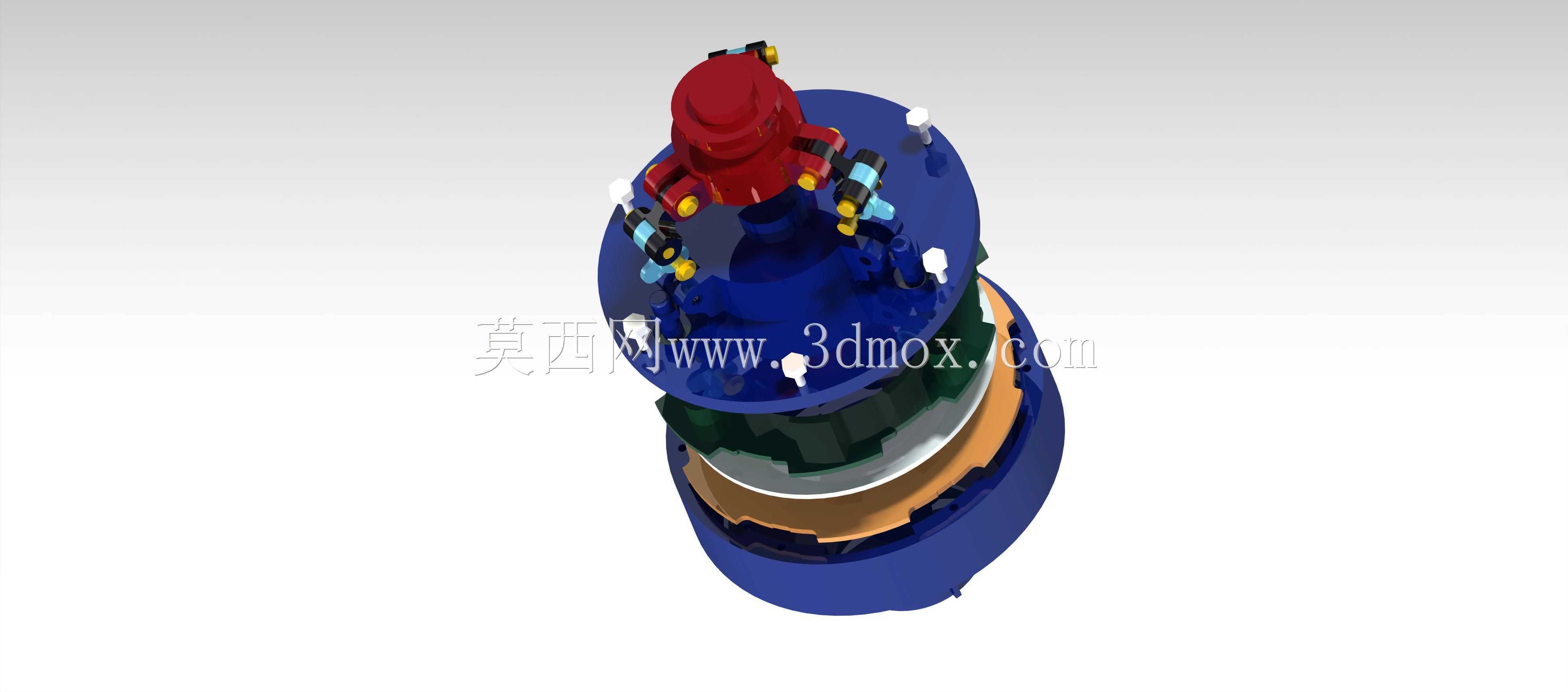

　　从结构分层来看，模型沿轴向依次布置了驱动端连接法兰、主动摩擦片组、从动钢片组、承压盘、压紧弹簧以及分离执行机构。主动片通过外齿与离合器壳体的内花键啮合，随飞轮端一同旋转；从动片通过内花键与变速器输入轴相连，两组钢片交替叠装。当压紧机构施加轴向力时，相邻摩擦面之间产生摩擦力矩，动力便从主动侧传递到从动侧；分离轴承推动压盘后撤时，片间间隙恢复，动力被切断。湿式工况下摩擦片之间充满冷却润滑油，油液不仅带走滑磨产生的热量，还能缓冲接合冲击，延长摩擦衬片的使用寿命。

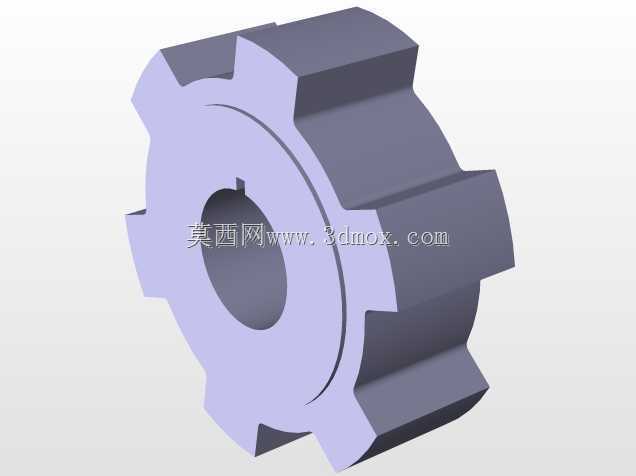

　　建模过程中需要重点处理几处配合关系。其一是花键副的齿形配合，主动片外齿与壳体内花键、从动片内齿与轴花键都要保留合理侧隙，既保证片组在轴向分离时能够自由滑移，又避免回转方向出现过大冲击。其二是摩擦片的叠装顺序与厚度公差，多片结构对轴向尺寸链较为敏感，每片衬面的厚度偏差、钢片平面度都会累积影响压紧行程，因此在三维装配里需要按实际公差带建立片组的最小与最大堆叠高度，校核压盘行程是否能够完全分离所有摩擦面。其三是压紧弹簧的布置，模型中沿圆周分布的螺旋弹簧或膜片弹簧需要提供均匀的轴向压紧力，弹簧座孔的位置度、弹簧刚度一致性直接关系到接合时压力分布是否均匀，若局部压力偏低会造成偏磨与扭矩传递不稳。

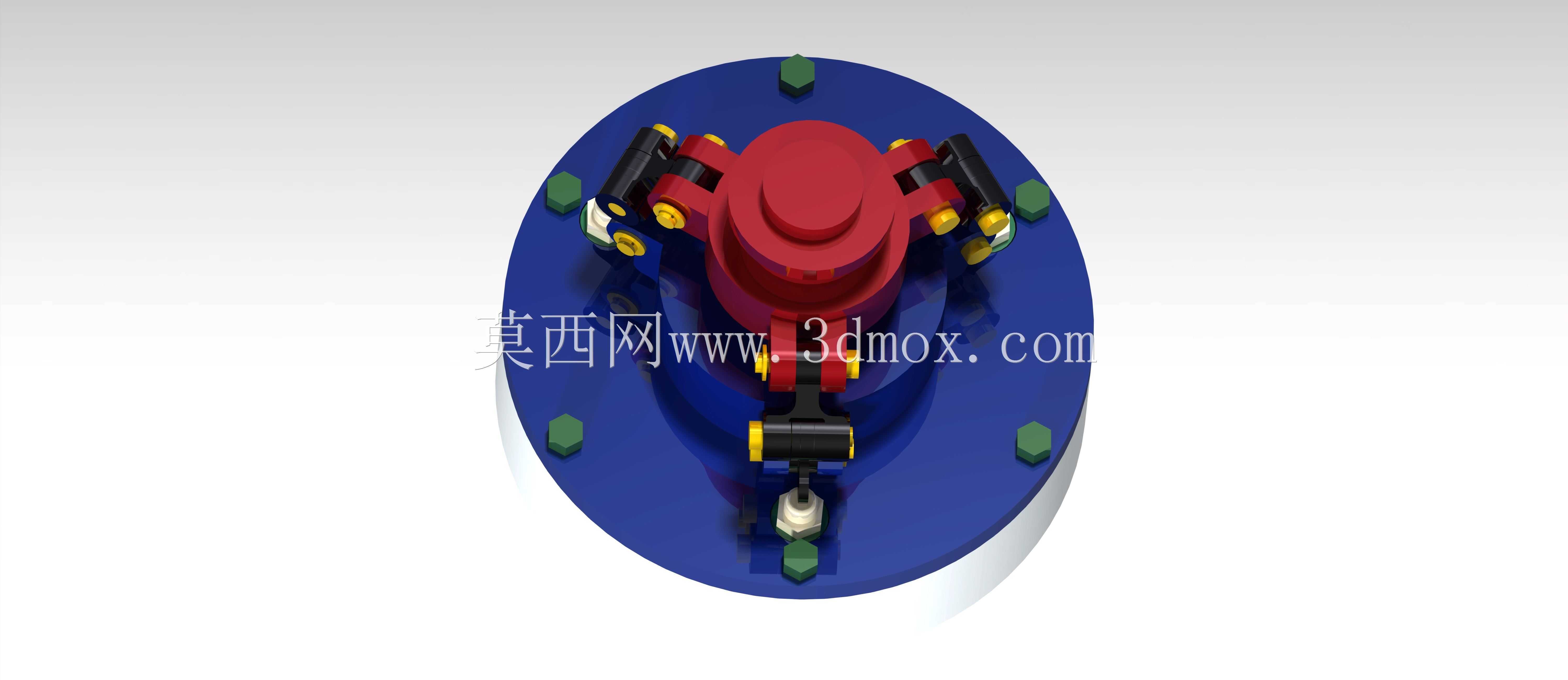

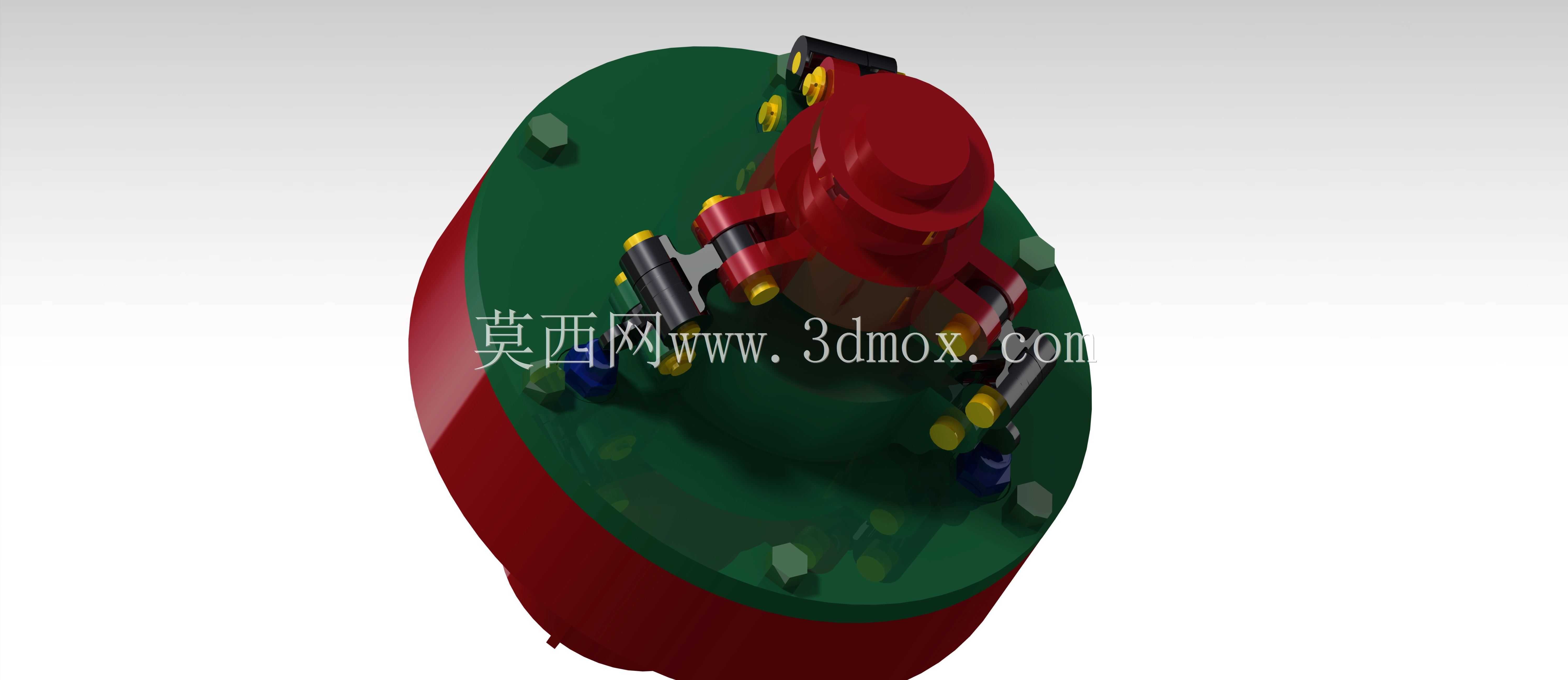

　　外形与安装边界方面，这类多片离合器整体呈盘状回转结构，外径受飞轮壳体内腔限制，设计时径向需要预留摩擦片甩油通道与壳体间隙，避免高速旋转时油液搅动阻力过大；轴向长度则要匹配飞轮与变速器输入轴的安装距，压盘后端的分离指高度需与分离轴承行程对应，保证踏板或液压执行机构在规定行程内完成自由行程消除、完全分离、接合压紧三个阶段。输入端连接法兰的螺栓孔分布圆、定位止口直径必须与发动机飞轮接口一致，输出端花键规格要与变速器输入轴匹配，这些接口尺寸在选型阶段就需要冻结，后期改动会牵连整车动力包的布置。

　　在工程应用中，多片离合器的设计还要考虑热容量与滑磨功。频繁起步或半联动工况下，摩擦面单位面积滑磨功率过高会导致衬面烧蚀、油液碳化，因此片数选取、摩擦材料摩擦系数、冷却油流量三者需要匹配校核。三维模型在详细设计阶段可用于检查片组润滑孔道是否对正、油液能否顺利进入每一层摩擦间隙，同时也能借助装配体进行运动干涉检查，确认压盘在最大分离行程下不会与周边壳体、弹簧座发生碰撞，为后续工程图绘制与工艺装配提供完整的结构依据。
