多关节机械臂组装结构三维设计

这套机械臂组装结构的设计，最初是面向3C电子产线的小负载搬运、工位上下料场景做的方案适配，在做结构拆解之前，先跑了三个月的产线工况数据，发现这类工位的机械臂不需要太大的负载，但对重复定位精度、安装空间的适配性要求很高，很多小型电子加工厂的工位预留空间有限，没法落地大尺寸的六轴工业机器人，所以整套结构在设计之初就把安装边界卡死在400mm见方的固定底座范围内，臂体完全展开后的最大作业半径控制在820mm，不会超出工位的安全防护栏范围，避免和周边的传送带、料架产生运动干涉。

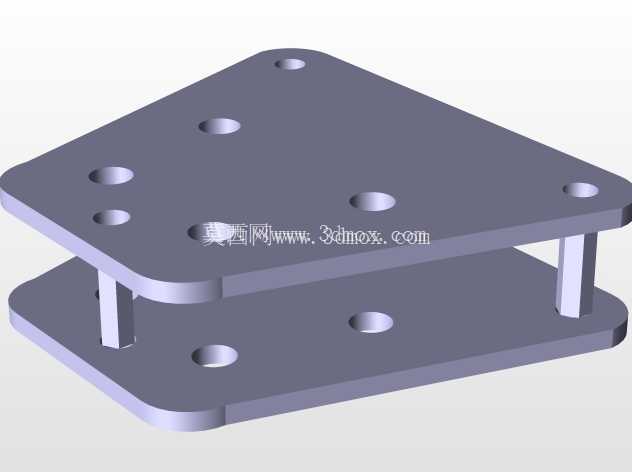

从功能特性来看，整套臂体采用关节模块化设计，每个旋转关节都预留了标准的传动件安装位，底座部分做了加厚的法兰连接结构，四个固定孔位的孔距匹配市面上主流的小型伺服电机安装尺寸，不需要额外做转接板就能直接固定在工作台或者线体支架上，底座内部预留了走线腔，所有的动力线、信号线都可以从腔体内部穿过，不会在臂体运动的时候出现线缆拖拽、磨损的问题，之前接触过不少小厂做的简易机械臂，线缆都是外露走的，用个三五个月就会因为反复弯折出现断芯，维修起来特别麻烦，这次的走线设计直接把线缆的弯折半径控制在标准要求的10倍线径以上，大幅降低了线缆的疲劳损耗。

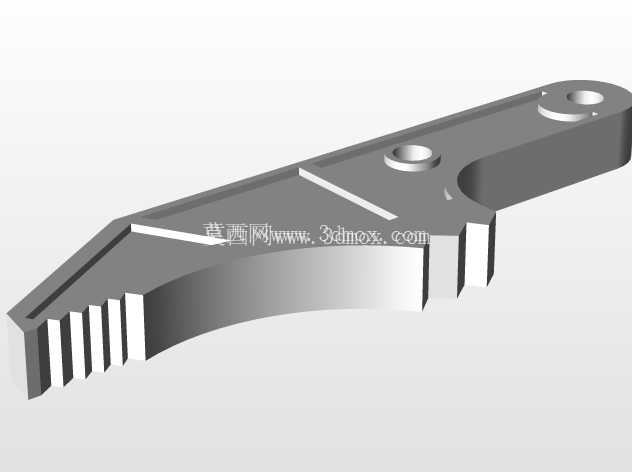

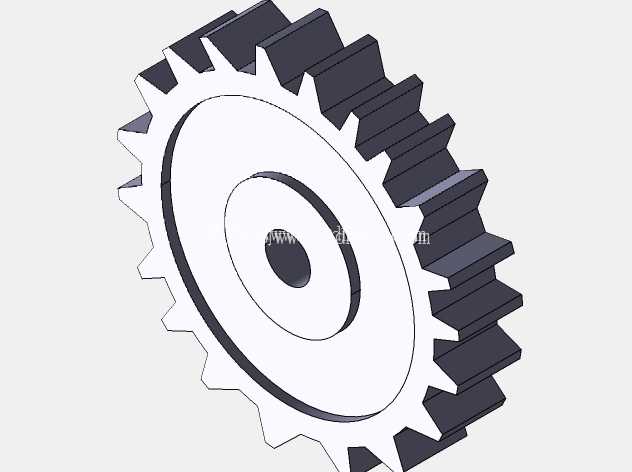

关节部分的传动采用齿轮啮合的结构，大臂和小臂连接的位置用的是直齿圆柱齿轮传动，齿轮的模数选的是1.5，齿面做了硬化处理，既能满足5kg以内的负载传动要求，又不会因为齿轮尺寸太大导致关节位置过于臃肿，握把位置是预留的末端执行器快换接口，不管是夹爪、吸盘还是小型的螺丝锁付机构，都可以通过这个接口快速更换，不需要重新拆解臂体结构，换型时间能控制在10分钟以内，适配小批量多品种的生产需求。

设计过程中特意做了运动包络的仿真验证，把臂体所有的运动姿态都跑了一遍，确认大臂俯仰、小臂旋转、末端回转的所有角度下，都不会和自身结构、安装底座产生碰撞，每个关节的限位块位置都做了可调设计，用户可以根据自己的实际工位需求调整关节的最大运动角度，不需要重新加工结构件。臂体的材质选型上，非受力的盖板部分用的是ABS工程塑料，主要受力的臂杆、关节连接座用的是6061铝合金，在保证结构强度的前提下把整体重量控制在12kg以内，两个人就能完成搬运和安装，不需要动用吊装设备，很适合小型加工厂的工位改造场景。

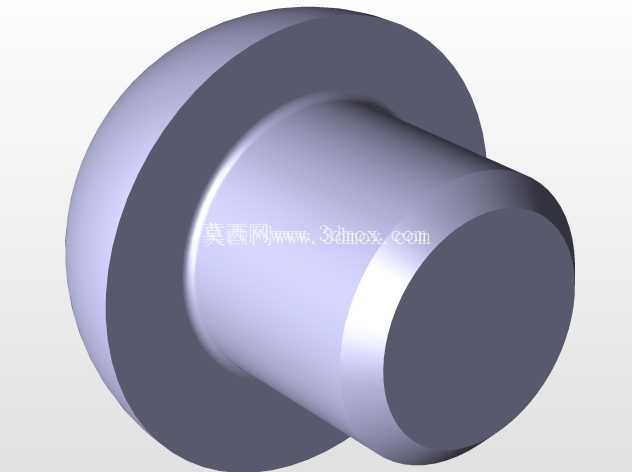

安装边界方面，底座的固定孔采用沉头设计，固定螺栓不会突出底座表面，臂体收拢状态下的最小占地尺寸只有380mm*380mm，就算是在宽度只有600mm的标准工作台上安装，也能留出足够的操作空间给作业人员，不会因为设备占地太大影响人工操作的便利性。末端的负载安装面做了定位销孔，安装执行器的时候可以快速定位，不需要反复调整同轴度，能节省不少安装调试的时间。整套结构的装配公差都按IT7级来控制，关节处的轴承位同轴度公差控制在0.02mm以内，保证运动过程中的平稳性，不会出现卡顿、抖动的问题，重复定位精度能做到±0.1mm，完全满足电子元器件搬运、螺丝锁付、小型零件装配这类场景的精度要求。

在做结构细节的时候，特意在每个关节的位置预留了润滑脂注油孔，日常维护的时候不需要拆解关节就能直接加注润滑脂，维护成本很低，臂体的表面做了阳极氧化处理，不容易生锈，在车间多尘、有少量切削液挥发的环境下也能长期使用，不会因为表面腐蚀影响结构精度。另外，底座的底部预留了减震垫安装槽，安装的时候可以配上橡胶减震垫，减少臂体高速运动时产生的震动传递到工作台，避免影响周边的精密检测设备正常工作。
